瑞薩電子推出面向Xilinx FPGA和SoC的全新PMIC參考設計

2020-03-26 09:03:49 瑞薩電子

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

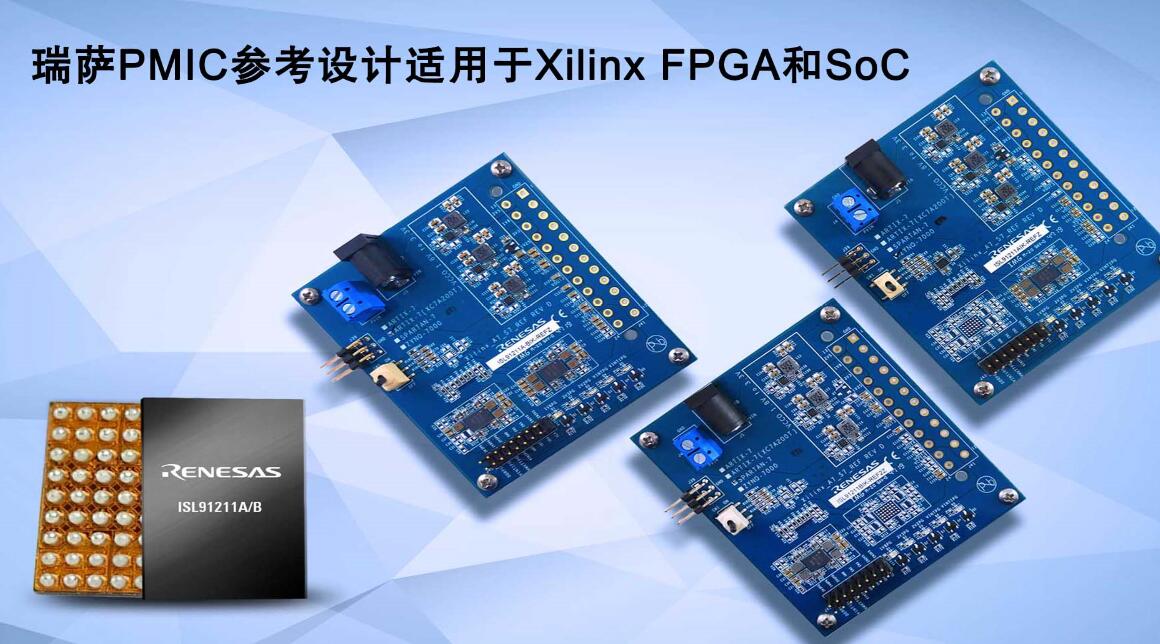

2020 年 3 月 25 日，日本東京訊 - 全球領先的半導體解決方案供應商瑞薩電子株式會社（TSE：6723）今日宣布推出三款易于使用的電源管理IC（PMIC）參考設計，用于為Xilinx Artix-7、Spartan-7系列FPGA以及Zynq-7000 SoC的多個電源軌供電，并可選配DDR存儲器。瑞薩與Xilinx緊密合作，提供低風險且易于開發的電源解決方案，以加速FPGA和SoC設計。該參考設計可加快各種工業及運算類應用的電源研發速度，其中包括電機控制、機器視覺攝像頭、可編程邏輯控制器（PLC）、家庭網關與家電、便攜式醫療和無線設備等。

瑞薩高效PMIC參考設計提供了用戶友好的交鑰匙解決方案，使單個設計能夠支持不同的Xilinx速度等級和DDR存儲器類型，包括DDR3、DDR3L、DDR4、LPDDR2和LPDDR3。它們基于四相、三輸出ISL91211AIK PMIC和四輸出ISL91211BIK PMIC。兩款PMIC均可提供高達20A的總輸出電流，并具有獨立的動態電壓縮放功能。其控制回路可優化Xilinx FPGA的負載分布，并由內部管理電源軌的上電和關機時序，而無需外部時序控制器。基于2MHz的開關頻率和快速的負載瞬態響應，可使每個PMIC板使用22uF輸出電容器和一個小型電感器，以縮減解決方案的尺寸。新款PMIC采用4.7mm x 6.3mm， 0.8mm間距，35焊球BGA封裝。

瑞薩電子移動、基礎設施與物聯網電源業務部副總裁Andrew Cowell表示：“我們的PMIC參考設計提供經測試的完整解決方案，可連接Xilinx的Artix-7、Spartan-7和Zynq-7000器件并為其供電，從而顯著加快用戶的開發進度。這兩款多相PMIC均采用瑞薩電子業界領先的R5調制技術，以實現極快的瞬態響應，同時支持設計人員動態調整功率以改善整體系統性能。”

用于Xilinx Artix-7 FPGA的瑞薩參考板
用于Artix-7的ISL91211A-BIK-REFZ參考設計板采用ISL91211AIK和ISL91211BIK多相PMIC、ISL80030 3A同步降壓DC/DC轉換器，以及ISL21010DFH312微功耗電壓參考。該PMIC為多個電源軌提供高達95%的效率，并可接受插入式AC/DC適配器或DC電源的5V供電。ISL80030支持3.3V、2.5V和1.8V的VCCO和VCC_IO；ISL21010DFH312支持1.25V的XADC輸入電壓，精度為±0.2％。

用于Xilinx Spartan-7 FPGA的瑞薩參考板

用于Spartan-7的ISL91211BIK-REF2Z參考設計板采用ISL91211BIK多相PMIC和ISL80030 3A同步降壓DC/DC轉換器；其中ISL91211BIK為VCCINT、VCCBRAM、VCC_DDR、VCCAUX和VTT供電，并可接受插入式AC/DC適配器或DC電源的5V供電。ISL80030 DC/DC轉換器支持3.3V、2.5V和1.8V的VCCO及VCC_IO。

用于Xilinx Zynq-7000 SoC的瑞薩參考板

用于Zynq-7000的ISL91211AIK-REFZ參考設計板采用ISL91211AIK多相PMIC、ISL9123低IQ降壓調節器和兩個ISL80030 3A同步降壓DC/DC轉換器；其中ISL91211AIK為VCCINT、VCCBRAM、VCC_DDR和VCCAUX供電，ISL9123為VTT電源軌供電，兩個ISL80030 DC/DC轉換器支持VCCO和VCC_IO的3.3V、2.5V和1.8V電源軌。

關鍵詞：瑞薩電子電源管理
