Linear推出1.5A、42V 輸入同步降壓型開關穩壓器LT8608
2016-04-20 22:18:34 未知 |
Linear推出1.5A、42V 輸入同步降壓型開關穩壓器 LT8608。該器件采用獨特的同步整流拓撲，在 2MHz 切換時可提供 93% 的效率，從而使設計師能夠避開關鍵噪聲敏感頻段 (例如 AM 無線電頻段)，同時實現占板面積非常緊湊的解決方案。突發模式 (Burst Mode®) 工作在無負載的備用情況下可保持靜態電流低于 2.5μA，從而使該器件非常適合始終保持接通的系統。其 3V 至 42V 輸入電壓范圍非常適合汽車應用，因為這類應用必須在冷車發動和車輛停-啟場合以及最小輸入電壓低至 3.0V 和拋載瞬變超過 40V 的情況下進行調節。其內部 2A 開關能夠提供高達 1.5A 的連續輸出電流。LT8608 可在所有情況下保持僅為 200mV (在 500mA) 的最低壓差電壓，從而能夠在汽車冷車發動等情況下有出色表現。擴展頻譜頻率調制和特殊設計技術提供了低 EMI 工作，以在汽車和工業環境中最大限度地減輕噪聲問題。此外，快速的最短接通時間僅為 45ns，這使該器件在 16V 輸入至 1.5V 輸出時能夠以 2MHz 恒定頻率切換。LT8608 的 10 引線耐熱性能增強型 MSOP 封裝和高開關頻率允許使用小型外部電感器和電容器，從而構成了占板面積緊湊和高熱效率的解決方案。
LT8608 采用內部上管和下管高效率功率開關，在單一芯片中集成了必要的升壓二極管、振蕩器、控制和邏輯電路。低紋波突發模式工作在低輸出電流時保持高效率，同時使輸出紋波低于 10mVP-P。獨特的設計技術和新的高速工藝使該器件在寬輸入電壓范圍內實現高效率，同時 LT8608 的電流模式拓撲實現了快速瞬態響應和卓越的環路穩定性。其他特點包括內部補償、電源良好標記、輸出軟啟動 / 跟蹤和過熱保護。
LT8608EMSE 采用耐熱性能增強型 MSOP-10 封裝。工業溫度級版本 LT8608IMSE 經過測試和保證工作在 –40°C 至 125°C 工作結溫范圍。千片批購價為每片 2.25 美元，兩種版本均有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LT8608。

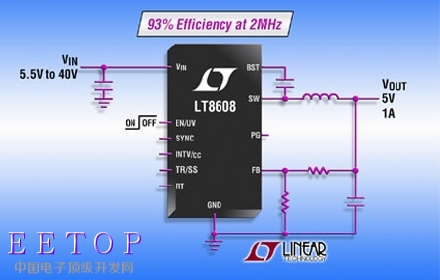

照片說明：42V、1.5A、2.2MHz 同步降壓型 DC/DC 轉換器工作在 3.0V 至 42V 輸入范圍
性能概要：LT8608
· 寬輸入電壓范圍：3.0V 至 42V
· 超低靜態電流突發模式工作：
o <2.5μA IQ 調節 12VIN 至 3.3VOUT
o 輸出紋波 <10mVP-P
· 高效 2MHz 同步工作：
o 93% 效率 (在 0.5A，從 12VIN 產生 5VOUT)
· 1.5A 最大連續輸出電流
· 快速最短接通時間：45ns
· 可調和可同步：200kHz 至 2.2MHz
· 擴展頻譜頻率調制用于實現低 EMI
· 允許使用小型電感器
· 低壓差
· 峰值電流模式工作
· 準確的 1V 使能引腳門限
· 內部補償
· 輸出軟啟動和跟蹤
· 10 引線 MSOP 小封裝
