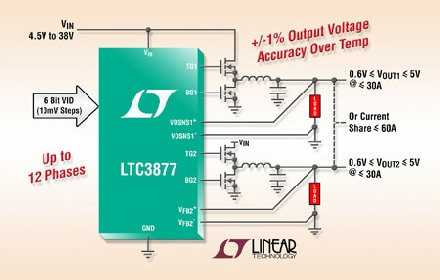

Linear推出雙輸出多相同步降壓型 DC/DC 控制器 LTC3877，該器件具 6 位電壓識別 (VID) 控制，可實現 10mV 輸出電壓步進分辨率，當為具嚴格輸入電壓要求的 FPGA 和 ASIC 供電時，這種特性是必要的。LTC3877 在 4.5V 至 38V 輸入電壓范圍內工作，使用 VID 時，產生 0.6V 至 1.23V 固定輸出電壓，不使用 VID 時，則產生高達 5V。可并聯多達 12 相和采取異相的時鐘以最大限度降低濾波。當輸出并聯時，LTC3877 相位之間保持優于 ±2.5% 的電流失配，從而使該器件理想地滿足高達 300A 的非常大電流之要求。應用包括大電流配電、冗余 (n+1) 電源、工業系統和處理器電源。

在 –40°C 至 125°C 溫度范圍內，LTC3877 保持 ±1% 的輸出電壓準確度 (包括內部電阻分壓器和遠端差分檢測放大器誤差)。兩個內置差分放大器針對兩路輸出實現遠端輸出電壓檢測。該器件的最短接通時間為 40ns，因此在高工作頻率時可實現高的降壓比。LTC3877 的可選固定工作頻率范圍為 250kHz 至 1MHz，或者該器件還可同步至一個外部時鐘。強大的 1.1Ω 內置全 N 溝道柵極驅動器最大限度地降低了 MOSFET 開關損耗。

LTC3877 以真正電流模式控制方式運作，并可憑借其新穎的檢測方案使用非常低 (低至 0.3mΩ) 的 DC 電阻 (DCR) 功率電感器，這能提高電流檢測信號的信噪比。這種檢測方法顯著降地低了通常與低 DCR 電阻應用有關的開關抖動，其可調的電流限制可針對非常低的 10mV 至 30mV 檢測電壓進行配置，以最大限度地降低功耗。DCR 溫度補償可在很寬的溫度范圍內保持恒定電流限制門限。其他特點包括可調軟啟動或跟蹤、折返電流限制、短路軟恢復、輸出過壓保護以及兩個電源良好輸出電壓信號。

LTC3877 采用 44 引線 7mm x 7mm QFN 封裝。千片批購價為每片 3.94 美元。

性能概要：LTC3877

·6 位并聯 VID 輸入提供 10mV 輸出電壓分辨率和在整個溫度范圍內提供 ±1% 的準確度

·兩路輸出并聯時，電流失配在 ±2.5% 以內

·兩個高速差分遠端 V_OUT 檢測放大器

·寬 V_IN 范圍：4.5V 至 38V

·V_OUT 范圍：0.6V 至 1.23V，有 VID 控制

·V_OUT 范圍：0.6V 至 5V，無 VID 控制

·多達 12 相工作

·250kHz 至 1MHz 可選固定工作頻率

·40ns 最短接通時間

·mΩ 以下的 DCR 檢測可低至 0.3mΩ

·新穎的 DCR 檢測電流模式控制方式可實現非常低的抖動

·10mV 至 150mV 可調電流檢測門限

·溫度補償

·輸出電壓跟蹤或可編程軟啟動

·過壓保護和短路軟恢復

·兩個電源良好輸出信號

·7mm x 7mm QFN-44 封裝
