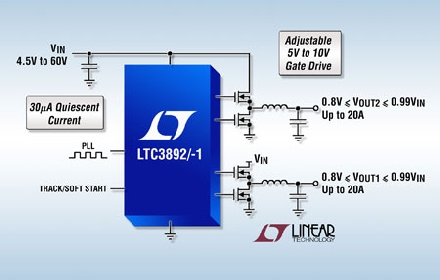

Linear推出高壓雙輸出同步降壓型 DC/DC 控制器 LTC3892，當一個輸出有效時，器件僅吸取 29μA 電流，當兩個輸出都啟動時，則吸取 34μA。其 4.5V 至 60V 輸入電壓范圍是為高壓瞬態提供保護而設計，從而確保在汽車冷車發動時連續工作，并適合廣泛的輸入電源和電池化學組成。在輸出電流超過 20A 時，每路輸出都可設定在 0.8V 至 99% V_IN 范圍，效率高達 96%，因此該器件非常適合 12V 或 24V 汽車、重型設備、工業控制、機器人以及電信應用。

LTC3892 / LTC3892-1 的可調 5V 至 10V 柵極驅動器允許使用邏輯或標準電平 MOSFET，以最大限度提高效率。該器件以 50kHz 至 900kHz 的可選固定頻率工作，可同步至一個 75kHz 至 850kHz 的外部時鐘。在輕負載時，用戶可以選擇連續工作、脈沖跳躍和低紋波突發模式 (Burst Mode^®) 工作。LTC3892 / LTC3892-1 的兩相工作降低了輸入濾波和電容要求。其電流模式架構提供非常容易的環路補償、快速瞬態響應、固定頻率工作、卓越的電壓調節、以及通過并聯相位提供容易的均流以實現更大的電流。輸出電流檢測可通過測量輸出電感器 (DCR) 兩端的壓降來完成以實現最高效率，或通過使用一個可選的檢測電阻來完成以提高準確度。電流折返限制 MOSFET 在過載情況下的熱耗散。這款器件提供了兩種版本，LTC3892 是全功能器件，具有兩個電源良好信號、可調電流限制和固定 3.3V 或 5V 輸出電壓選項。

LTC3892 采用 32 引線 5mm x 5mm QFN 封裝，LTC3892-1 則采用 28 引線 TSSOP 封裝。提供 4 種溫度級版本，擴展和工業溫度級版本在 –40°C 至 125°C 溫度范圍內工作，高溫汽車溫度級版本的溫度范圍為 –40°C 至 150°C，而軍用溫度級在 –55°C 至 150°C 溫度范圍內工作有保證。千片批購價為每片 4.82 美元。

性能概要：LTC3892 / LTC3892-1

·寬輸入電壓范圍：4.5V 至 60V

·寬輸出電壓范圍：0.8V 至 0.99V_IN

·一路輸出有效時靜態電流為 29μA，兩路輸出均有效時則為 34μA

·可調 5V 至 10V 柵極驅動電壓

·同步整流實現高達 95% 的效率

·DCR 或 R_SENSE 電流檢測

·可選低紋波突發模式工作、脈沖跳躍或連續工作

·50kHz 至 900kHz 可選固定工作頻率

·75kHz 至 850kHz 可鎖相頻率

·電流模式控制實現快速瞬態響應和非常容易的環路補償

·可調軟啟動

·輸出過壓和過流折返保護

·擴展和工業溫度級版本：–40°C 至 125°C 工作結溫范圍

·汽車溫度級版本：–40°C 至 150°C 工作結溫范圍

·軍用溫度級版本：–55°C 至 150°C 工作結溫范圍
