Vishay發布新的雙向對稱(BiSy)單線ESD保護二極管---VBUS05B1-SD0
2015-03-31 20:19:12 未知 |

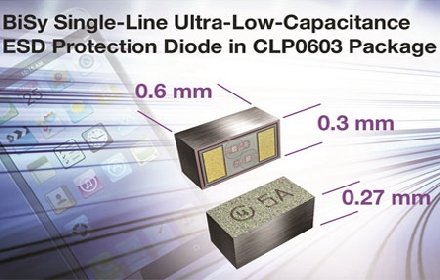

Vishay發布新的雙向對稱(BiSy)單線ESD保護二極管---VBUS05B1-SD0，其采用超小尺寸CLP0603封裝，可用于便攜式電子產品。Vishay Semiconductors VBUS05B1-SD0的尺寸只有0.6mm x 0.3mm，高度低至0.27mm，具有超低的電容和泄漏電流，可保護高速數據線路和天線免受瞬態電壓信號的影響。
VBUS05B1-SD0使用0603尺寸的芯片級封裝，是業內最小的產品之一，比1006外形尺寸封裝占用的電路板空間少3倍。由于短引線和小封裝尺寸，二極管的線路電感非常低，能夠鉗位類似ESD尖峰這樣的快速瞬態，并且實現最小的過沖或下沖。
VBUS05B1-SD0的典型負載電容只有0.29pF，最大為0.4pF，可用來保護智能手機、手機、數碼相機、MP3播放器和便攜式游戲機里的HDMI、USB 3.0和Thunderbolt這類的高速數據端口。在5.5V工作電壓下，器件的最大泄漏電流小于0.1μA，在1mA下的典型擊穿電壓為8.8V，在2.5A下的最高鉗位電壓為18V。
VBUS05B1-SD0能夠對一條數據線提供瞬態保護，保護等級達到IEC 61000-4-2要求的±16kV(空氣和接觸放電)。器件的潮濕敏感度(MSL)達到J-STD-020的1級，耐火符合UL 94 V-0，可進行per JEDEC STD-020要求的持續10秒的+260℃回流焊。保護二極管符合RoHS和Vishay綠色標準，無鹵素。
新的VBUS05B1-SD0現可提供樣品，并已實現量產，大宗訂貨的供貨周期為八周。
