Linear推出一款雙通道輸出同步降壓型DC/DC控制器LTC3887
2015-03-31 20:24:58 未知 |
Linear推出一款雙通道輸出同步降壓型 DC/DC 控制器 LTC3887，該器件具有基于 I2C 的 PMBus 接口以實現數字電源系統管理。LTC3887 不同于先前發布的 LTC3880，其擁有增強的特性集，包括較快的 70ms 上電時間、較高的輸出電壓能力和一種可為一個參數提供 8ms 更新速率的快速 ADC 模式。此外，LTC3887 和 LTC3880 還具有共同的電路板組件封裝。LTC3887 把同類最佳的模擬開關穩壓器性能與精準的混合信號數據轉換組合起來，以實現無可比擬的電源系統設計和管理簡易性，這款器件得到了具有易用型圖形用戶界面 (GUI) 的 LTPowerPlayTM 軟件開發系統的支持。
LTC3887 為關鍵型負載點轉換器功能的實時控制和監視實現了數字編程和回讀。可編程控制參數包括輸出電壓、裕度調節和電流限值、輸入和輸出監控限值、上電排序和跟蹤、開關頻率、以及識別和可追溯性數據。片內高精度數據轉換器和 EEPROM 提供了穩壓器配置設定和遙測變量的捕獲和非易失性存儲，包括輸入和輸出電壓及電流、占空比、溫度和故障記錄。
LTC3887 能夠調節兩個獨立的輸出或針對兩相單通道輸出進行配置。可交錯和并聯高達 6 相以在多個 IC 之間實現準確的均流，從而最大限度地降低大電流和 / 或多輸出應用的輸入和輸出濾波要求。一個集成型放大器提供了真正的差分遠端輸出電壓采樣，可實現高準確度調節，這與電路板 IR 電壓降無關。其應用包括電信、數據通信、計算和存儲器市場上的大電流 ASIC、FPGA 和處理器電源。
LTC3887 的配置可以采用凌力爾特的 LTpowerPlay GUI 開發軟件通過該器件的 I2C 串行接口容易地保存到內部 EEPROM 中。利用片內存儲的配置，控制器能夠執行自主型上電而無需勞煩主處理器。可由外部電阻分壓器針對輸出電壓、開關頻率、相位和器件地址可選擇性地配置默認的設定值。可在固件輕松地校準和配置多款設計，以針對眾多的應用來優化單個硬件設計。當修改電源參數時轉換器環路增益不變，因此補償對于多種配置保持了優化。
LTC3887 具有大電流集成型柵極驅動器，以采用范圍為 4.5V 至 24V 的輸入電壓來驅動全 N 溝道功率 MOSFET，而且它能夠產生準確度為 ±0.50% 的0.5V~5.5V 輸出電壓和在整個工作溫度范圍內高達每相 30A 的輸出電流。通過檢測輸出電感器 (DCR) 兩端的電壓降來檢測電流可實現最高的效率，或者，也可以選擇使用一個外部檢測電阻器。可編程 DCR 溫度補償抵消了銅電感器的溫度系數，以在寬廣的溫度范圍內保持準確和恒定的電流限值。
該器件的最小導通時間僅為 90ns，從而使得 LTC3887 非常適合緊湊型高頻 / 高降壓比應用。跨多顆芯片的準確定時和基于事件的排序可實現復雜和多電壓軌系統之上電和斷電的優化。其他特點包括具逐周期電流限制的恒定頻率電流模式控制、可調軟起動、一個可同步的開關頻率、以及用于指示器件狀態和從故障實現自主型恢復的可編程 GPIO 引腳。
LTC3887 采用 40 引腳 6mm x 6mm QFN 封裝，具有 –40oC 至 125oC 的工作結溫范圍。千片批購價為每片 5.47 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC3887。

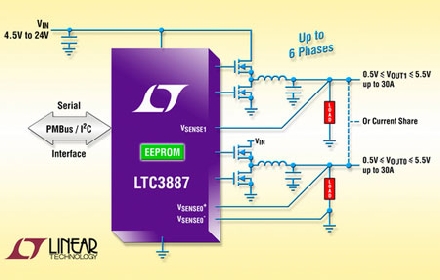

照片說明：I2C / PWMBus 雙通道同步降壓型 DC/DC 控制器
性能概要：LTC3887
·雙通道輸出同步降壓型 DC/DC 控制器
·強大的片內 N 溝道 MOSFET 驅動器
·符合 I2C / PMBus 標準的串行接口
·內部非易失性 EEPROM 存儲器
·可編程參數包括 VOUT 、ILIM、排序、裕度調節、過壓 / 欠壓 (OV / UV) 電平和開關頻率
·系統管理遙測變量包括 VIN、IIN、VOUT、IOUT、占空比、溫度以及故障狀態和記錄
·VIN 范圍：4.5V 至 24V
·VOUT 范圍：0.5V 至 5.5V
·在整個工作結溫范圍內具有 ±0.5% 的最大 DC 輸出電壓誤差
·70ms 上電時間
·快速 ADC 模式每 8ms 更新一個可選的參數
·溫度補償型 DCR 或 RSENSE 電流檢測
·多相 (PolyPhase®) 功能用于多達 6 相操作
·可鎖相的固定頻率范圍：250kHz 至 1MHz
