Vishay 的新款超薄BiAs單線ESD保護二極管非常適用于各種便攜式電子產品
2015-01-29 19:58:36 本站原創 |

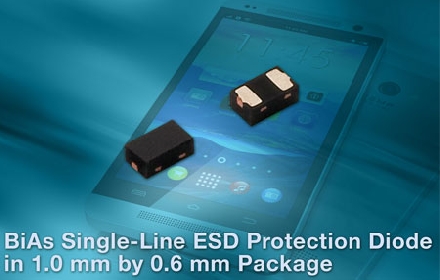

Vishay推出新的雙向和對稱(BiAs)單線ESD保護二極管---VESD15A1-HD1-G4-08。該二極管具有超過15.5V的反向雪崩擊穿電壓和低正向電壓，采用超小的LLP1006-2L封裝。
Vishay Semiconductors VESD15A1-HD1-G4-08具有1.0mm x 0.6mm的小占位和不到0.4mm的厚度，在智能手機、平板電腦、游戲機和MP3播放器等產品中可減少ESD保護所需的電路板空間。對于這些設備，該二極管的泄漏電流小于0.01μA，在0V下的負載電容為45pF，能提供優異的到地隔離性能。
任何超過15.5V反向擊穿電壓的瞬態電壓信號都將被鉗位，并短路到地。負極性瞬態電壓信號在正方向上驅動二極管，也會被鉗位到地電平以下。器件在1A電流下的最大反向和正向鉗位電壓分別為20V和1.3V。
VESD15A1-HD1-G4-08能夠為一條數據線提供瞬態保護，保護等級達到per IEC 61000 4 2要求的3kV(空氣和接觸放電)，可對超過6A的高浪涌電流進行保護，符合IEC 61000-4-5要求。器件的潮濕敏感度等級(MSL)達到J-STD-020的1級，達到UL 94 V-0規定的阻燃等級，在pin腳上鍍鎳鈀金，以防止錫須生長。保護二極管符合RoHS和Vishay綠色標準，無鹵素。可以用標準視覺檢查對焊接進行檢查，無需進行X射線檢查。
新的VESD15A1-HD1-G4-08現可提供樣品，實現規模量產，大宗訂貨的供貨周期為八周。
