Linear推出單片、獨立多節電池平衡器 LTC3305
2015-01-29 19:59:41 本站原創 |
Linear推出單片、獨立多節電池平衡器 LTC3305，該器件適用于 12V 鉛酸電池。平衡是通過以下方式實現的：從電壓較高的電池吸取電荷，并將這些電荷傳送到電壓較低的電池，以使電池充電至相同電量。這些電荷是用一個容量較低的電池傳送的，該電池依次連接電池組上的電池。這個電池不僅傳送電荷，該電池中的能量也加到電池組的總能量中，從而增加了容量。該芯片還包括排序、面向外部高壓 NFET 的驅動電路、電壓監視和保護功能。LTC3305 為獨立工作而設計，不需要微處理器或其他控制電路。有了 LTC3305，就可以更換電池組的電池，而且新更換的電池還能與電池組的其他原有電池快速平衡。LTC3305 非常適合電信備份系統、家用電池供電備份系統、電動汽車和工業照明系統等應用。
LTC3305 用一個輔助電池存儲單元在電池組中的每個電池之間傳送電荷。模式引腳提供了兩種工作模式：定時器模式和連續模式。在定時器模式中，一旦平衡工作完成，LTC3305 就進入低功率狀態，并按設定時間保持此狀態，然后周期性地對電池進行再次平衡。在連續模式時，即使電池平衡后，平衡工作仍繼續進行，直至達到設定的終止電壓為止。此外，還可以疊置更多器件，以平衡更高電壓的串聯電池組。
LTC3305 采用耐熱性能增強型扁平 (0.75mm) 38 引線 TSSOP 封裝。E 級和 I 級版本規定在 –40°C 至 125°C 的工作結溫范圍內工作。LTC3305 有現貨供應，千片批購價為每片 6.95 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC3305。

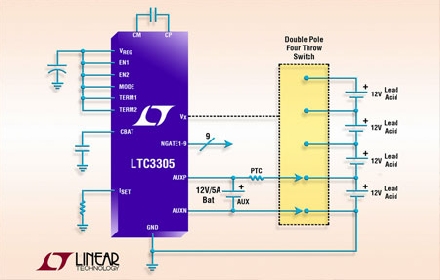

照片說明：獨立多節鉛酸電池平衡器
性能概要：LTC3305
·單片 IC 平衡多達四節串聯的 12V 鉛酸電池
·全 NFET 設計
·可疊置以平衡較高電壓的串聯電池組
·獨立工作無需外部微處理器或控制電路
·平衡電流受外部 PTC 熱敏電阻器限制
·連續模式和定時器模式
·可編程 UV 和 OV 故障門限
·可編程終止時間和終止電壓
·耐熱性能增強型 38 引線 TSSOP 封裝
