ADI發布業界首款集成真軌到軌輸入緩沖器的Σ-Δ型ADC
2014-12-10 20:15:41 本站原創 |
ADI最近推出業界首款完全集成真軌到軌輸入緩沖器的Σ-Δ型轉換器，吞吐速率達250 kSPS，可為設計人員提供業界領先的噪聲性能。

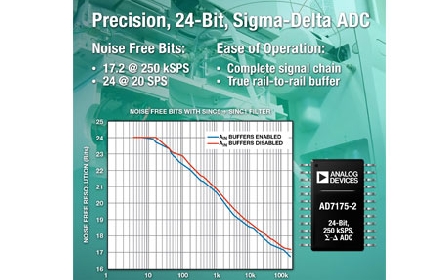

AD7175-2 Σ-Δ型ADC在20 SPS時具有24個無噪聲位，250 kSPS時具有17.2個無噪聲位，為設計人員提供了更寬的動態范圍，可實現實驗室分析儀器系統所需的較小信號測量偏差。 與競爭型解決方案相比，AD7175-2在相同功耗下的吞吐速率高一倍，可實現更快、響應更迅速的測量系統，提供每通道50 kSPS的掃描速率和20微秒的建立時間。 這一組合使其非常適合可編程邏輯控制器和分布式控制系統輸入模塊應用。
世健公司（Excelpoint）為ADI公司在化學分析環境監測應用市場中儀器儀表和過程控制產品的亞太區主要代理商。
下載數據手冊、查看產品頁面和申請樣片：http://www.analog.com/zh/pr1210/ad7175-2
試用ADI Eval+仿真平臺。 要查看工具并訂購評估板：http://www.analog.com/zh/pr1210/eval-ad7175-2通過PC查看AD7175與交互式仿真模型的配合，并利用臺式實驗室評估系統檢查性能和功能。·通過中文技術論壇EngineerZone™聯系工程師和專家： https://ezchina.analog.com/community/data-converters
·更多有關產品信息，請致電亞洲技術支持中心：400 6100 006, 或發送郵件至 china.support@analog.com， 也可點擊ADI官方微博http://weibo.com/analogdevices，或通過手機登錄m. analog.com 或 www.analog.com了解最新產品等信息。
·更多ADI產品及應用視頻，請訪問：http://videos.analog.com/category/chinese/
集成式、低噪聲、真軌到軌輸入緩沖器可實現快速、方便的傳感器接口，減少設計與布局復雜性，簡化模擬驅動電路并縮小PCB面積。 AD717x系列具有寬范圍引腳與軟件兼容器件，允許跨系統平臺進行集成和標準化。
AD7175-2 ADC特性
用戶可配置的輸入通道 2個差分或4個單端通道 各通道具有獨立的編程能力 集成式2.5 V緩沖2 ppm/°C基準電壓源 靈活且各通道獨立的可編程數字濾波器 增強型濾波器可實現50 Hz和60 Hz同步抑制 工作溫度范圍：−40°C至+105°C報價、供貨與配套產品
產品 | 產品供貨 | 選項 | 封裝 | 千片訂量報價 |
AD7175-2 | 現在 | 250 ksps、2/4通道多路復用、緩沖I/P、5V | 24引腳TSSOP | 11.85美元/片 |
AD7172-2 | 樣片 | 31 ksps、2/4通道多路復用、緩沖I/P、3V/5V | 24引腳TSSOP | 7.45美元/片 |
AD7176-2 | 現在 | 250 ksps、2/4通道多路復用、未緩沖、5V | 24引腳TSSOP | 10.25美元/片 |
AD7172-4 | 樣片 | 31 ksps、4/8通道多路復用、緩沖I/P、3V/5V | 32引腳LFCSP | 7.85美元/片 |
AD7175-8 | 樣片 | 250 ksps、8/16通道多路復用、緩沖I/P、5V | 40引腳LFCSP | 12.80美元/片 |
AD7173-8 | 現在 | 31 ksps、8/16通道多路復用、緩沖I/P、3V/5V | 40引腳LFCSP | 8.30美元/片 |
補充器件
設計信號鏈時，AD7175-2的補充器件包括：超低噪聲、零漂移運算放大器ADA4528-2；低噪聲儀表放大器AD8429；以及精密全差分漏斗放大器AD8475。
