Littelfuse推出超低電容TVS二極管陣列
2014-12-09 17:59:59 本站原創 |

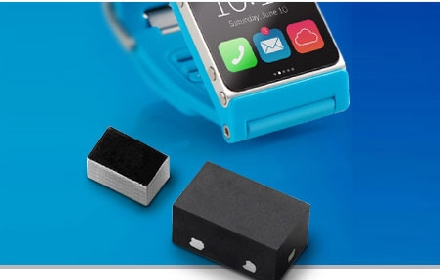

Littelfuse公司是全球電路保護領域的領先企業，宣布推出SP3022系列低電容ESD保護TVS二極管陣列（SPA®二極管）。 這些強健的0.35pF、20kV雙向（背對背）離散式TVS二極管可以在不降低性能的情況下，安全吸收高于IEC61000-4-2國際標準最高等級的反復性ESD放電。 存在交流信號時，SP3022系列背對背配置可為數據線提供對稱ESD保護。 這些二極管陣列具有超低負載電容（0.35pF），因此最適合保護高速數據線，例如所有HDMI和USB、DisplayPort™、V-by-One™和eSATA的發行版本。 還非常適用于消費電子產品，例如機頂盒、游戲機、智能電話、超級本、筆記本電腦、平板電腦和電子閱讀器。
SP3022系列瞬態抑制二極管陣列具有以下主要優點：
• 0.35pF的超低電容最大限度降低了高速數據的信號惡化或衰減，使工程師在設計中獲得更多信號余量；最適合保護高速數據線，例如HDMI 2.0、USB 3.0、USB 3.1及eSATA。
• 0.7Ω低動態電阻的箝位性能比類似解決方案低30%以上，從而為敏感芯片組提供更好的保護。
• 在最大VRWM條件下，小于10nA的極低漏電保護了電池續航時間和信號完整性，因?yàn)檫^度漏電可以看作是高速差分對的附加電容。
• ±20kV接觸放電的ESD能力可在最艱巨的環境下進行強健的產品實施；與現有硅解決方案相比，性能提升15%，與替代性技術相比，性能提升60%。
• 0402（SOD-882封裝）和0201（倒裝）的小體積節省了以往的電路板空間，并簡化電路板布局。
• 汽車級質量，確保在最嚴苛的環境下達到最高可靠性。
