Linear推出20A DC/DC降壓型微型模塊(μModule)穩壓器LTM4639
2014-12-07 19:30:43 本站原創 |
Linear推出 20A DC/DC 降壓型微型模塊 (μModule®) 穩壓器 LTM4639，該器件能夠以最佳效率將 2.5V 至 7V 的主電源系統電壓軌轉換到低至 0.6V 的負載點電壓。在復雜的機架式系統中，改善電壓轉換效率可節省能耗、減輕溫度管理負擔并減小設備尺寸。應用包括基于云的儀器設備和 RAID 系統，在這類系統中，3.3V 是優選的主電源配電軌。
LTM4639 是完整的開關型負載點電源，包括電感器、MOSFET、DC/DC 控制器和補償電路。該器件采用高度為 4.92mm 的 BGA 封裝，占板面積為 15mm x 15mm。對于在 20A 負載時的 3.3V 輸入至 1.5V 輸出轉換而言，效率為 88%，功耗為 3.9W，結溫上升至比環境溫度高 37°C。該微型模塊穩壓器提供了精準的輸出電壓調節：最大總 DC 誤差為 ±1.5%，保證工作在 -40°C 至 125°C 溫度范圍?？刹⒙?lián)多達 4 個器件以提供高達 80A 的輸出，同時異相工作減少了輸入和輸出電容器數量。
LTM4639 的輸入電源電壓范圍為 2.375V 至 7V。如果用 3.3V 或更低的電源工作，就需要一個 5V 低功率輔助電源來偏置內部電路。該器件輸出電壓范圍為 0.6V 至 5.5V，并針對過流和過壓情況提供保護功能。
LTM4639 的額定工作溫度范圍為 -40°C 至 125°C。千片批購價為每片 19.45 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTM4639。

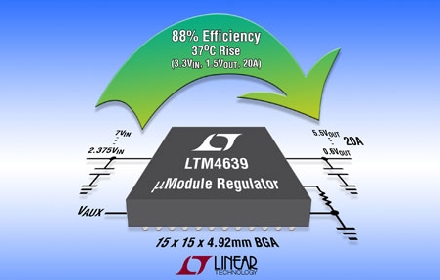

照片說明：20A 降壓型 μModule 穩壓器為低 VIN 至低 VOUT 轉換而優化
性能概要：LTM4639
·低輸入電源范圍，針對 3.3V 輸入電源軌：2.375V 至 7V
·低輸出電壓調節，針對低于 2V 和低于 1V 的負載，例如 ASIC 和 FPGA：0.6V 至 5.5V
·隨溫度變化提供精準的總 DC 輸出電壓調節：誤差為 ±1.5%
·4 個器件并聯可提供高達 80A 均流
·小型封裝：15mm x 15mm x 4.92mm BGA
