Linear推出3.5A、42V 輸入同步降壓型開關穩壓器LT8610AC。該器件的同步整流提供高達 96% 的效率，而突發模式 (Burst Mode^®) 工作在無負載備用情況下保持靜態電流低于 2.5μA。3.0V 至42V的輸入電壓范圍使該器件非常適合汽車應用，因?yàn)榇祟悜?yīng)用必須在低至 3.0V 的最小輸入電壓和超過 40V 的拋負載瞬變情況下于冷車發動 / 停-啟期間進行調節。其內部 5A 開關可在電壓低至 0.80V 時提供高達 3.5A 的連續輸出電流。

LT8610AC 在突發模式工作時可提供超低靜態電流，從而非常適合汽車的“始終保持接通”系統等應用，因?yàn)檫@類應用需要延長電池工作壽命。LT8610AC 的獨特設計允許在所有條件下保持僅為 200mV (在 1A) 的最低壓差電壓，這使該器件能夠在汽車冷車發動等情況下表現出色。此外，僅為 30ns 的快速最短接通時間在 16V 輸入至 1.0V 輸出時允許以 2MHz 恒定頻率切換，從而優化了效率，同時也避開了關鍵噪聲敏感頻段。LT8610AC 的 16 引線耐熱增強型 MSOP 封裝和高開關頻率允許使用小型外部電感器和電容器，可構成占板面積緊湊的高熱效率解決方案。

LT8610AC 內部包括頂端和底端高效率電源開關，在單芯片中集成了必要的升壓二極管、振蕩器、以及控制和邏輯電路。低紋波突發模式工作可在低輸出電流時保持高效率，同時保持輸出紋波低于10mV_PK-PK。特別的設計方法和新的高速工藝在寬輸入電壓范圍內實現了高效率，而且 LT8610AC 的電流模式拓?fù)鋵?shí)現了快速瞬態響應和卓越的環路穩定性。其他特點包括內部補償、電源良好標記、輸出軟啟動/跟蹤和過熱保護。

LT8610ACEMSE 采用耐熱增強型 MSOP-16 封裝，價格為每片 3.75 美元。工業溫度版本 LT8610ACIMSE 經過測試，保證工作在–40°C 至 125°C工作結溫范圍，價格為每片 4.13 美元。汽車溫度版本 LT8610ACHMSE 經過測試，保證工作在–40°C 至 150°C工作結溫范圍，價格為每片 4.38 美元。所有價格均為千片批量的單片價格，而所有版本都有現貨供應。如需更多信息，請登錄www.linear.com.cn/product/LT8610AC。

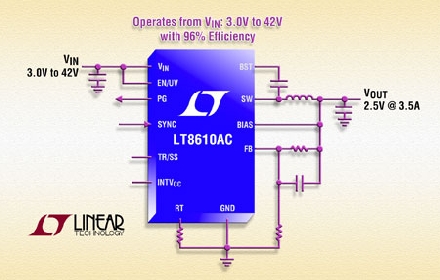

照片說明：42V、3.5A I_OUT、2.2MHz 同步降壓型 DC/DC 轉換器工作在 3.0V 至 42V 輸入范圍

性能概要：LT8610AC

·寬輸入電壓范圍：3.0V 至 42V

·高達 3.5A 的連續輸出電流

·超低靜態電流突發模式工作

·2.5μA I_Q (調節 12V_IN至 3.3V_OUT)，輸出紋波< 10mV_P-P

·高效率同步工作：

o   12V_IN至 5V_OUT (在 1A)時的效率為 95%

o   12V_IN至 3.3V_OUT (在 1A)時的效率為 93%

·快速的最短開關接通時間：30ns

·在所有情況下具低壓差電壓：200mA (在 1A)

·最低輸出電壓 0.8V

·允許使用小型電感器

·可調和可同步：200kHz 至 2.2MHz

·電流模式工作

·準確的 1V 使能引腳門限

·內部補償

·輸出軟啟動和跟蹤

·小型耐熱性能增強型 16 引線 MSOP 封裝
