Linear 推出65V、2.2MHz 同步降壓型開關穩壓器
2014-05-30 21:40:40 本站原創凌力爾特公司 (Linear Technology Corporation) 近日推出 2A、65V 輸入同步降壓型開關穩壓器 LT8620。該器件的同步整流提供高達95% 的效率，同時突發模式 (Burst Mode®) 工作可在無負載備用情況下保持靜態電流低于 2.5μA。LT8620 的 3.4V 至 65V 輸入電壓范圍使其非常適合汽車 (單和雙電池) 及工業應用。該器件的內部高效率開關可在電壓低至 0.97V 時提供高達2A 的連續輸出電流。LT8620 的突發模式工作可提供超低靜態電流，使其非常適合如汽車應用中的“始終保持接通”系統，因為這些系統需要延長電池的工作壽命。LT8620 的獨特設計在所有情況下可保持僅為 250mV (在 1A) 的最小壓降，從而使其在汽車冷車發動等情況下表現出色。
該器件的快速最短接通時間僅為 30ns，能夠以 2MHz 恒定頻率從 16V 輸入轉換至 1.5V 輸出，從而允許設計師優化效率，同時避開關鍵噪聲敏感頻段。LT8620 的 24 引線 3mm x 5mm QFN 或耐熱性能增強型MSOP-16E 封裝與高開關頻率相結合，允許使用很小的外部電感器和電容器，從而可構成一個占板面積緊湊和熱效率高的解決方案。
LT8620 在單個芯片上集成了內部上管和下管高效率電源開關以及必要的升壓二極管、振蕩器、控制和邏輯電路。低紋波突發模式工作在低輸出電流時維持高效率，同時保持輸出紋波低于 10mVPK-PK。特殊的設計技術和新的高速工藝能夠在寬輸入電壓范圍內實現高效率，而且 LT8620 的電流模式拓撲實現了快速瞬態響應和卓越的環路穩定性。其他特點包括內部補償、電源良好標記、輸出軟啟動 / 跟蹤和熱保護。
LT8620EUDD 采用 24 引線、3mm x 5mm QFN 封裝，LT8620EMSE 采用耐熱性能增強型 MSOP-16E 封裝。每片價格為 3.75 美元。工業溫度級版本經過測試，并保證工作在 -40oC 至 125oC 的工作結溫范圍。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LT8620。

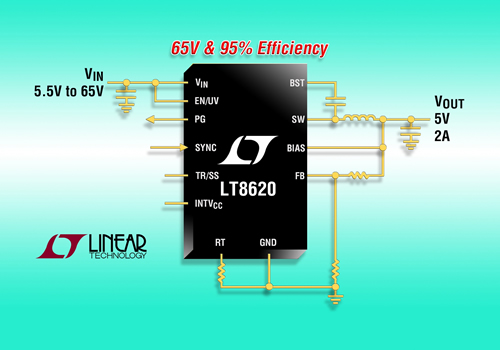

65V、2A (IOUT)、2.2MHz 同步降壓型開關穩壓器的靜態電流僅為 2.5μA
性能概要：LT8620
· 寬輸入電壓范圍：3.4V 至 65V
· 超低靜態電流突發模式工作
· IQ 為 2.5μA，調節 12VIN 至 3.3VOUT，輸出紋波 < 10mVPK-PK
· 高效率同步工作:
94% 效率 (在 1A，從 12VIN 產生 5VOUT)
92% 效率 (在 1A，從 12VIN 產生 3.3VOUT)
· 30ns 快速最短開關接通時間
· 在所有情況下均可提供低壓差：250mV (在 1A)
· 在過載情況下可安全地承受電感器飽和
· 低 EMI
· 可調及可同步頻率范圍：200kHz 至 2.2MHz
· 準確的 1V 使能引腳門限
· 內部補償
· 輸出軟啟動和跟蹤
· 小外形的耐熱性能增強型 24 引腳 3mm x 5mm QFN 封裝
