凌力爾特公司 (Linear Technology Corporation) 推出原邊電流模式 PWM 控制器 LT3753，該器件專為在具備有源箝位復位功能的同步正激式轉換器中使用而優化。LT3753 在一個 8.5V 至 100V 的輸入電壓范圍內運作，能提供 95% 的效率并可面向高達 400W 的功率級。一個可編程伏特-秒箝位提供了針對變壓器復位的保護，從而可避免飽和并且可保護 MOSFET。該功能可實現變壓器和 MOSFET 優化，進而縮減解決方案尺寸。

該器件無需使用光耦合器就可實現 ±5% 的輸出電壓調節。當使用光耦合器時，可以實現 ±1.5% 的調節度。LT3753 通過脈沖變壓器向副邊 MOSFET 驅動器發送控制信號以實現同步整流定時。該器件還可用于自驅動式應用 (在很窄的輸入范圍內工作時)，這類應用的副邊 MOSFET 由電源變壓器脈沖控制。此外，LT3753 還可用在異步設計中，一般用于較高輸出電壓的應用。

當伏特-秒箝位被設定為高于轉換器的固有占空比時，其可提供一個占空比護軌以限制主開關復位電壓并防止變壓器在負載瞬變情況下發生飽和。另外，該伏特-秒箝位還可限制最大 VOUT (如果光通路開路) 或在無光耦合器應用中定義 VOUT。對于非隔離式高降壓比應用，LT3753 內置了一個電壓誤差放大器，從而可實現一款非常簡單的非隔離式充分調節同步正激式轉換器。其他特點包括可編程過流保護、可調輸入欠壓和過壓閉鎖以及內置的熱停機功能。LT3753 具有一個 100kHz 至 500kHz 的可編程工作開關頻率并可同步至一個外部時鐘，因而允許使用眾多的輸出電感器數值和變 壓器尺寸。

LT3753 采用 TSSOP-38 封裝，去掉了幾個引腳以提供高壓間隔。LT3753 的 E 級和 I 級版本工作在 -40oC 至 125oC 的結溫范圍。LT3753 的 H 級版本保證工作在 -40oC 至 150oC 的工作結溫范圍。而 LT3753 MP 級版本則保證工作在 -55oC 至 150oC 的工作結溫范圍。千片批購價為每片 3.19 美元。

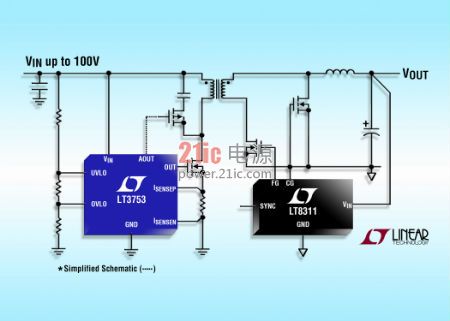

照片說明：有源箝位同步正激式控制器

性能概要：LT3753

· 寬 VIN 范圍：8.5V 至 100V

· 有源箝位變壓器復位

· 無需光耦合器

· 高效率同步整流

· 可編程 MOSFET 接通延遲

· 短路保護

· 可編程伏特-秒箝位

· 100kHz 至 500kHz 可選固定工作頻率

· 可同步至外部時鐘

· 具遲滯的可編程 OVLO 和 UVLO

· 擴展和工業溫度級版本：-40oC 至 125oC 工作結溫范圍

· 汽車溫度級版本：-40oC 至 150oC 工作結溫范圍

· 軍用溫度級版本：-55oC 至 150oC 工作結溫范圍
