IEEE 802.3at 規范定義的以太網供電 (PoE) 是通過一條 CAT-5 以太網電纜安全地傳輸應用數據和電源的方法。由于它支持靈活地在任何地方安裝設備，沒有在附近提供交流電源的限制，也不需要電工進行安裝，因此，它得到了廣泛應用。最初的 IEEE 802.3af PoE 規范限制了供電至受電設備 (PD) 的功率只有 13W，這也就限制了設備的應用范圍，例如 IP 電話和基本安防攝像機等。在 2009 年，IEEE 802.3at 規范將支持的功率增大到 25.5W。但是，這還是無法滿足功率要求越來越高的 PoE 應用需求，例如，微微蜂窩基站、無線接入點、LED 標牌和加熱云臺變焦 (PTZ) 室外攝像機等。在 2011 年，凌力爾特公司發布了新的專有標準 LTPoE++™，將 PoE 和 PoE+ 規范擴展到 90W 供電，同時還維持與 IEEE PoE 標準 100% 的兼容。它支持四種不同的功率等級 (38.7W、52.7W、70W、90W)，可以根據應用要求來調整電源供電。

LTPoE++ 供電設備 (PSE) 采用了更智能的PSE隔離體系結構，以減少元器件數量，盡量少使用昂貴的外部元器件。全面的電纜放電保護和 80V 絕對最大值的引腳保證了現場工作的高可靠性。采用外部 FET 使散熱性能可滿足應用需求，提高了系統效率，增強了長期可靠性。LTPoE++ 體系結構只需要一個 PSE 和 PD 控制器，就能夠通過 4 對 100m CAT-5e 電纜提供 90W 的功率。

系統隔離要求

要實現以太網供電，需要仔細的選擇體系結構和元器件，以降低系統成本，同時提高性能和可靠性。一個成功的設計必須滿足IEEE隔離要求，在短路和過流事件時保護 Hot Swap™ FET，或者符合 IEEE 規范。PoE 規范清楚地闡述了隔離要求，在 PD 應用電路中，確保斷開接地環路，維持以太網數據完整性并降低噪聲。

傳統的 PSE 隔離體系結構在主機至 PSE 控制器接口處隔離數字接口和電源。光耦合器等數字隔離單元本質上非常昂貴而且不可靠。能夠?qū)崿F(xiàn)隔離功能的IC成本非常高，不支持 I²C 高速傳送。而且，對 PSE 邏輯供電的隔離 DC/DC 轉換器增大了電路板面積和系統成本。

輕松實現隔離

凌力爾特公司的 12 端口 (LTC4270 / LTC4271) 和 8 端口 PSE (LTC4290 / LTC4271) 芯片組采用了不同的 PSE 隔離方法，將所有的數字功能遷移到隔離邊界的主機側 (圖1)。這極大的降低了所需元器件的成本和復雜性。不再需要單獨的隔離 DC/DC 電源；LTC4271數字控制器可以使用主機的邏輯電源。LTC4271 使用變壓器隔離通信方法控制 LTC4290 或 LTC4270。低成本和廣泛應用的以太網變壓器對可替代 6 個光耦合器。在協議中編程實現含有端口管理、復位和快速端口關斷功能的I²C通信機制，從而降低了輻射能量，提供 1500V 的隔離。

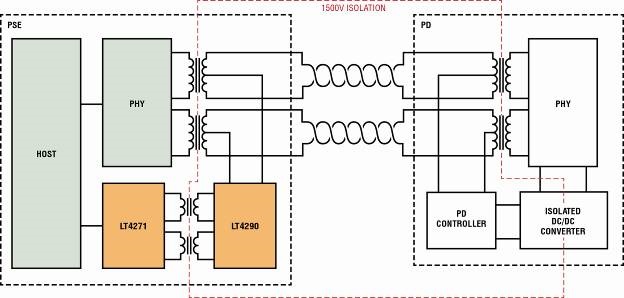

圖1: LTC4290 / LTC4271芯片組實現了隔離功能，不需要任何光隔離器以及專用隔離DC/DC 轉換器

可靠的電纜放電保護功能

考慮 PoE 設計的可靠性非常重要，特別是處理大量的電纜、高電壓、大電流或者高溫的情況。凌力爾特公司在這方面經驗豐富，設計了低成本、大吞吐量的電路保護方案，能夠靈活的調整滿足 IEC61000電纜放電電壓要求。只需要一個 TVS 來保護高電壓模擬電源，而在每一個輸出端口上采用一對低成本箝位二極管 (圖 2)。端口上的二極管引導有害的浪涌進入電源軌中，它們被浪涌抑制器以及V_EE旁路電容吸收掉。浪涌抑制器還有保護 PSE 控制器不受 V_EE 供電瞬變影響的優點。凌力爾特的 PSE 控制器在所有模擬引腳上還有 80V 絕對最大額定限制，實現了對瞬變的保護。

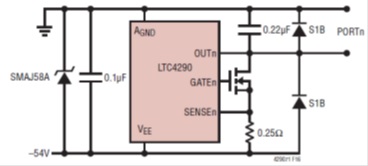

圖 2: 可靠的電纜放電保護
