具內部 PWM 發生器的 60VIN / 80VOUT LED 驅動器
2013-06-21 10:59:49 本站原創加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2013 年 6 月 20 日 – 凌力爾特公司 (Linear Technology Corporation) 推出 DC/DC 轉換器 LT3955，該器件具有一個內部 3.5A 開關，專為用作恒定電流源和恒定電壓穩壓器而設計。該器件的內部 PWM 調光發生器使其非常適合驅動大電流 LED，而且它還具有適用于對電池和超級電容器充電的功能。LT3955 的 4.5V 至 60V 輸入電壓范圍適合包括汽車、工業和建筑照明等多種應用。
LT3955 使用了一個內部 3.5A、80V N 溝道 MOSFET，能夠采用額定 12V 輸入驅動多達 12 個 300mA 白光 LED，從而輸送超過 20W 的功率。該器件采用高端電流檢測，支持升壓模式、降壓模式、降壓-升壓模式或 SEPIC 拓?fù)洹Ｔ谏龎和負渲校?/span>LT3955 可提供高于 94% 的效率，因而免除了增設外部散熱裝置的需要。其頻率調節引腳允許用戶在 100kHz 至 1MHz 之間設置頻率，從而在優化效率的同時又可盡量縮減外部組件的尺寸和成本。LT3955 采用了 5mm x 6mm QFN 封裝，因而可提供非常緊湊的大功率 LED 驅動器解決方案。
LT3955 具有一個內部 PWM 發生器，調光比達 25:1，也可以利用外部 PWM 信號，實現了高達 3000:1 的調光比。對于調光要求不高的應用，可通過 CTRL 引腳提供 10:1 的模擬調光比。該器件的固定頻率、電流模式架構使其能夠在很寬的電源電壓和輸出電壓范圍內實現穩定的運作。輸出短路保護和開路 LED 保護功能增強了系統可靠性。LT3955 參考于地電壓的 FB 引腳可用作多個 LED 保護功能電路的輸入，因此，該轉換器可以在充電應用中充當恒定電壓源。
LT3955EUHE 采用 36 引腳 5mm x 6mm QFN 封裝，每片價格為 3.75 美元。也可提供擴展溫度版本 (I 級) LT3955IUHE，每片價格為 4.41 美元。以上價格均是以 1,000 片批量購買時的單價，兩者均有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LT3955。

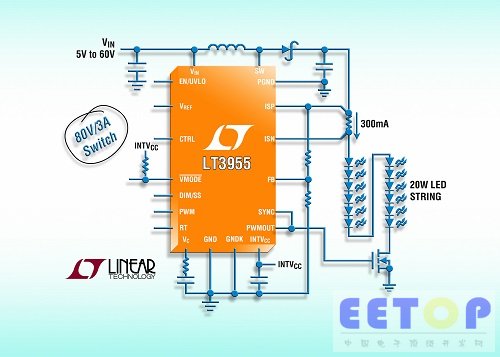

照片說明：80V 恒定電流 / 恒定電壓穩壓器
性能概要：LT3955
· 可為 LED 提供 3000:1 True Color PWMTM 調光
· 寬 VIN 范圍：4.5V 至 60V
· 軌至軌電流檢測范圍：0V 至 80V
· 內部 80V/3.5A 開關
· 可編程 PWM 調光信號發生器
· 恒定電流 (±3%) 和恒定電壓 (±2%) 調節
· 準確的模擬調光
· 可以采用升壓、SEPIC、CUK、降壓模式、降壓-升壓模式、或反激式配置來驅動 LED
· 輸出短路保護型升壓
· 開路 LED 保護和報告
· 可調開關頻率：100kHz 至 1MHz
· 具遲滯的可編程 VIN 欠壓閉鎖 (UVLO)
· 用于電池充電器的 C/10 指示
· 低停機電流：<1μA
· 耐熱性能增強型 5mm x 6mm QFN-36 封裝
