Linear推出同步降壓-升壓型轉換器 LTC3536
2011-08-04 21:12:37 本站原創凌力爾特公司 (Linear Technology Corporation) 推出同步降壓-升壓型轉換器 LTC3536，該器件可從采用鋰離子 / 聚合物電池作電源時提供高達 1A 的輸出電流，而用兩節堿性 / 鎳鎘 / 鎳氫金屬電池作電源時可提供 300mA。1.8V 至 5.5V 的輸入和輸出電壓范圍使該器件可在輸入高于、低于或等于穩壓輸出時提供 ±1% 的準確輸出。LTC3536 采用最新一代單個電感器降壓-升壓脈寬調制器 (PWM) 拓撲結構，允許其在所有工作模式都可進行連續轉換，因此該器件非常適用于甚至在電池電壓降至低于輸出時也必須保持恒定輸出電壓的應用。在很多情況下，這可以比降壓穩壓器延長高達 25% 的電池工作時間。LTC3536 的開關頻率在 300kHz 至 2MHz 范圍內是用戶可編程的，并可同步至系統時鐘，以在效率和外部組件尺寸之間取得最佳平衡。1% 輸出電壓準確度、低噪聲、纖巧的外部組件和 3mm x 3mm DFN 封裝可組成占板面積非常小的解決方案，非常適合手持式 RF 和精準測量應用。
LTC3536 含有兩個 N 溝道 MOSFET 和兩個 P 溝道 MOSFET (RDS(ON) 分別為 0.06Ω 和 0.08Ω)，能提供高達 95% 的效率。突發模式 (Burst Mode®) 是用戶可編程的，以在輕負載時改善效率，而且僅要求 28uA 靜態電流。停機電流低于 1uA，這進一步延長了電池工作時間。其它特點包括軟啟動、短路保護、限流、以及熱停機功能。
LTC3536 采用耐熱增強型 10 引線 3mm x 3mm DFN 和 12 引線 MSOP 封裝，E 級和 I 級版本均有現貨供應。千片批購價為每片 2.75 美元。如需更多信息，請登錄www.linear.com.cn/product/LTC3536。

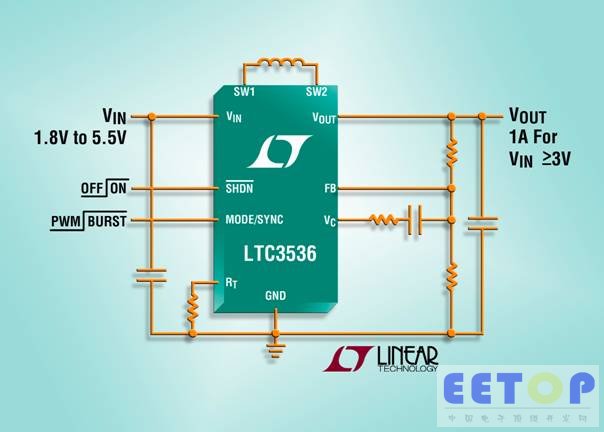

照片說明：1A 降壓-升壓型轉換器可延長 25% 的電池運行時間
性能概要：LTC3536
·1.8V 至 5.5V 的輸入和輸出電壓范圍
·1A 連續輸出電流：VIN > 3V
·0.3A 連續輸出電流：VIN > 1.8V
·單電感器
·同步整流：效率高達 95%
·可編程頻率范圍為 300kHz 至 2MHz
·可調的突發模式工作，IQ = 28μA
·短路保護
·停機電流 <1uA
·小型耐熱增強型 10 引線 (3mm x 3mm x 0.75mm) DFN 和 12 引線 MSOP 封裝
