Linear推出低功耗8通道微型模塊 (μModule) ADC 系列產品
2011-05-09 12:51:35 本站原創凌力爾特公司 (Linear Technology Corporation) 推出低功耗 14 位、80Msps、105Msps 和 125Msps 的 8 通道微型模塊 (µModule®) ADC 系列產品。這些器件能夠在小尺寸提供卓越的 AC 性能和低功耗。LTM9011-14 是一個 8 通道、14 位、125Msps ADC，能夠在基帶提供 73.1dB 信噪比 (SNR) 和 88dB 無寄生動態范圍 (SFDR)。該器件的每通道僅消耗 140mW。80Msps 的 LTM9009-14 和 105Msps 的 LTM9010-14 的功耗分別為每通道 94mW 和 113mW。LTM9011 系列的器件從 1.8V 模擬和數字電源工作，含有休眠模式，在該模式時將功耗降至僅為 2mW。無論是以滿速率工作還是以休眠模式工作，這個 ADC 都極大地降低了高速多通道設計的功率預算，例如在多輸入多輸出 (MIMO) WiMAX/LTE、遠程射頻前端 (RRH)、軍用抗干擾設備、雷達、醫療成像和超聲波應用等。
數據以串行 LVDS 格式從 LTM9011 輸出，旨在最大限度地減少數據線的數量。在 125Msps 采樣速率下，每個通道一次輸出兩個位，每個 ADC 使用兩條線道。當采樣速率低于 62Msps 時，提供了每個通道一次輸出一個位的選項。LTM9011 在一個扁平 140 引腳 11.25mm x 9mm BGA µModule 封裝中提供了串行數據通信及 8 個同時采樣 ADC。此外，該器件還集成了旁路電容并提供了直通式引出腳配置，從而降低了排布數據 I/O 線所需的電路板面積，并且簡化了布局。
LTM9011 包括一個 SPI 兼容型接口，允許用戶在多種數據設定值當中進行選擇，以減少數字反饋并簡化設計。選項包括一個用于減少數字反饋的數據輸出隨機函數發生器、7 種可編程 LDVS 輸出電流水平、內部 100Ω LVDS 輸出終端電阻器和數字輸出測試圖形。這些設定值可通過 SPI 或硬連線來設置，以精簡操作模式的組合。
LTM9011 是引腳兼容型 8 通道 ADC 系列中的第一款器件，可以在 25Msps 至 125Msps 范圍內提供 14 位和 12 位的分辨率。14 位 125Msps 器件起價為 191.45 美元。我們對所有器件均提供了旨在實現快速器件評估的演示電路板和免費的軟件，可登錄 www.linear.com.cn 和 www.linear.com.cn/designtools/software 獲取相關資料。如需更多信息，請登錄 www.linear.com.cn/product/LTM9011。

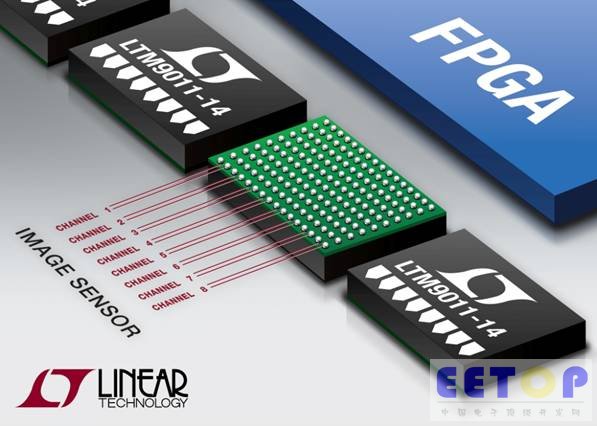

照片說明：具小占板面積的 14 位 125Msps 8 通道µModule ADC
性能概要：LTM9011
·8 通道同步采樣 ADC
·.1dB SNR (14 位分辨率)
·88dB SFDR
·低功率：在 125Msps 時消耗 1.12W (每通道 140mW)
·單 1.8V 模擬和數字電源
·串行 LVDS 輸出
·可選的輸入范圍：1VP-P 至 2VP-P
· 800MHz 滿功率帶寬采樣及保持 (S/H)
· 可選數據輸出隨機函數發生器
· 可選時鐘占空比穩定器
· 2mW 休眠和 170mW 打盹模式
· 用于配置的串行 SPI 端口
· 140 引腳 (11.25mm x 9mm) BGA µModule 封裝
