凌力爾特公司 (Linear Technology Corporation)推出超低功率 14 位和 12 位、25Msps 至 125Msps 模數轉換器 (ADC) 系列 LTC2145，該系列的器件在采用單 1.8V
電源時每 Msps 的功率消耗低于 1mW，從而使其成為市場上功耗最低的高速 ADC。LTC2145 系列包括兩通道同時采樣、并行輸出 ADC，提供了全速 CMOS、雙倍數據速率 (DDR) CMOS 或 DDR LVDS 數字輸出選項，以及可編程數字輸出定時、可編程 LVDS 輸出電流和可任選的 LVDS 輸出終端。在 25Msps 采樣速率下，LTC2140 的 14 位和 12 位版本每通道的功耗僅為 24mW，而 125Msps LTC2145 每通道的功耗則僅為 95mW。盡管擁有最低的功耗水平，但其 AC 性能卻并未因此而降低。在 14 位分辨率下，這些器件在基帶上實現了高于 73.2dB 的 SNR 性能及 90dB 的 SFDR。在 12 位分辨率下，其 SNR 性能優于 70.6dB。該 ADC 系列提供了一條至超低功耗 LTC2185 16 位 ADC 系列的引腳兼容型升級途徑，以提供 3dB 的性能提升并在諸多應用中保持便攜性，例如：手持式
測試和儀表、雷達 / LIDAR、醫療成像、PET / SPECT 掃描儀、軍用無線電、智能天線系統、以及多種低功率通信系統。
不同速率版本是引腳兼容的，速率包括 25Msps (每通道 24mW)、40Msps (每通道33mW)、65Msps (每通道46mW)、80Msps (每通道 55mW)、105Msps (每通道 75mW) 和 125Msps (每通道 95mW)。將器件置于備用 (16mW) 或停機 (1mW) 模式，還可以進一步節省功率。750MHz 的模擬全功率帶寬和 0.08psRMS 的超低抖動允許以卓越的噪聲性能對 IF 頻率進行欠采樣。這些器件采用了凌力爾特公司的數字輸出隨機函數發生器和交替位極性 (ABP) 模式特征，旨在減少數字反饋。
這些器件采用緊湊的 9mm x 9mm QFN 封裝，設計師能靈活選擇接口，以最大限度地減少引腳數，并減輕至 FPGA 的布線負擔。這些 ADC 將于今年 5、6 月間開始按生產量供貨，演示電路板和樣品已開始通過凌力爾特各地辦事處提供。雙通道 12 位 25Msps 器件的千片批購價為每片 10.95 美元。

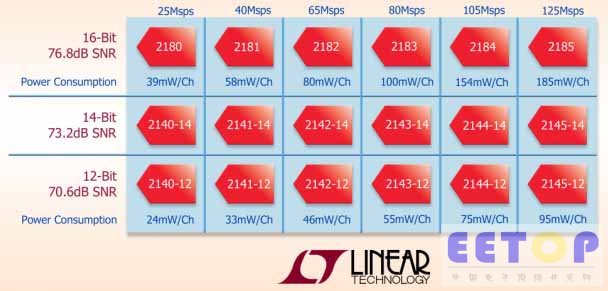

照片說明：完整的 12 位 / 14 位超低功率 ADC 系列
性能概要：LTC2145
• 12 位 / 14 位、25Msps 至 125Msps ADC
• 73.2dB SNR、90dB SFDR (14 位、125Msps)
• 低功率：在 125Msps 時每通道為 95mW
• 單 1.8V
電源• 靈活的數字接口：
o CMOS、DDR CMOS 或 DDR LVDS 輸出
• 可選輸入范圍：1VP-P 至 2VP-P
• 750MHz 滿功率帶寬 S/H
• 可選數據輸出隨機函數發生器
• 可選時鐘占空比穩定器
• 停機和打盹模式
• 通過串行 SPI 端口進行配置
• 64 引腳 (9mm x 9mm) QFN 封裝
