Linear推出高壓同步降壓型DC/DC控制器 LTC3891
2010-10-29 16:52:24 本站原創凌力爾特公司 (Linear Technology Corporation) 推出高壓同步降壓型 DC/DC 控制器 LTC3891，該器件在備用模式時僅消耗 50uA，而輸出處于穩定狀態。4V 至 60V 的輸入電源范圍可保護該器件免受高壓瞬態影響、在汽車冷車發動時連續工作、以及涵蓋種類繁多的輸入電源和多種電池化學組成。在輸出電流高達 20A、效率高達 95% 的情況下，輸出電壓可在 0.8V 至 24V 的范圍內設定，從而使該器件非常適用于 12V、24V 或 48V 汽車、重型設備、工業控制、機器人以及電信等應用。
LTC3891 具有強大的 1.1Ω 內置 MOSFET 柵極驅動器。它以 50kHz 至 900kHz 的可選固定頻率工作，并可用其鎖相環 (PLL) 同步至 75kHz 至 850kHz 的外部時鐘。用戶可在輕負載時選擇連續、脈沖跳躍和低紋波突發模式 (Burst Mode®) 工作。其電流模式架構提供非常容易的環路補償、快速瞬態響應和卓越的電壓調節。輸出電流檢測通過測量輸出電感器 (DCR) 兩端的壓降來完成，以實現最高效率，或者利用一個可選檢測電阻器來進行輸出電流檢測。電流折返限制 MOSFET 在過載情況下產生的熱量。其他特點包括了很短的 95ns 最短接通時間以在高效率時實現高降壓比、高達 99% 的占空比以實現低壓差輸出、一個內部 LDO 從輸入電壓或 EXTVCC 向柵極驅動器供電、以及一個電源良好信號。
LTC3891 采用 20 引腳 3mm x 4mm QFN 和 20 引線 TSSOP 耐熱增強型封裝。該器件有 3 種工作結溫級版本，分別為 -40 至 125°C 的擴展和工業溫度級版本、-40°C 至 150°C 的高溫汽車級版本、以及 -55°C 至 150°C 的軍用級版本。千片批購價為每片 3.47 美元。如需更多信息，請登錄 www.linear.com.cn/3891。

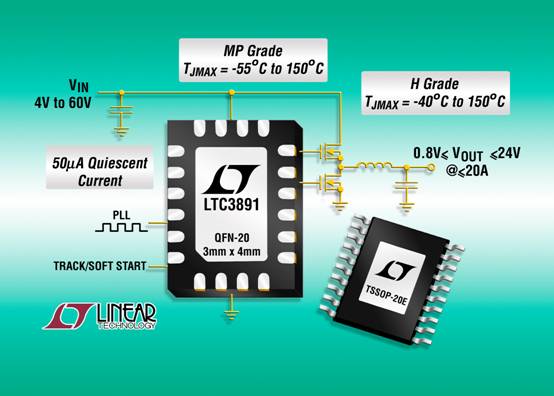

照片說明： 高壓 DC/DC 同步控制器
性能概要：LTC3891
寬輸入電壓范圍：4V 至 60V
50uA 靜態電流
寬輸出電壓范圍：0.8V 至 24V
同步整流實現高達 95% 的效率
很短的 95ns 最短接通時間以實現高降壓比
DCR 或 RSENSE 電流檢測
可選低紋波突發模式工作、脈沖跳躍或連續工作
50kHz 至 900kHz 的可選固定工作頻率
75kHz 至 850kHz 的 PLL 可同步工作頻率
電流模式控制實現快速瞬態響應和非常容易的環路補償
可調軟啟動或跟蹤
輸出過壓和過流折返保護
擴展和工業溫度級版本：-40°C 至 125°C 的工作結溫
汽車溫度級版本：-40°C 至 150°C 的工作結溫
軍用溫度級版本：-55°C 至 150°C 的工作結溫
