Micrel推出業界首款汽車級應用的120V LDO MAQ5280
2010-08-15 14:52:11 本站原創姬學斌 應用工程師，世強電訊
Micrel公司是全球模擬、高帶寬通信和以太網集成電路解決方案的行業領導者，該公司推出了業界第一款汽車級應用的120V LDO——MAQ5280。
MAQ5280的結構及特征

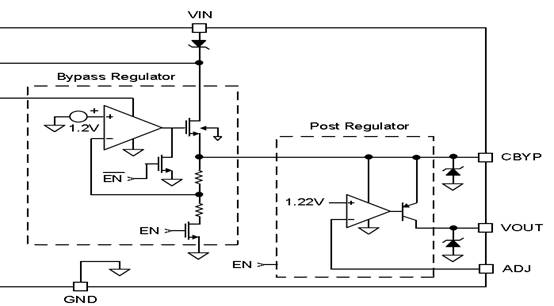

MAQ5280內部結構主要由兩部分組成，如下所示：
輸入電壓比較低的LDO結構如上圖的Post Regulator，輸出電壓經過運放采樣后，來控制P型晶體管的導通程度，從而達到穩定輸出電壓的目的。
MAQ5280能夠承受的輸入電壓高至120V，所以需要在Post Regulator的前端加了一級Bypass Regulator，此級的主要功能是處理輸入電壓，輸入電壓經Bypass Regulator處理后，提供一個中間的合適的電壓給Post Regulator。
MAQ5280具有以下特點：
輸入電壓范圍寬：4.5-120V
靜態工作電流低：31uA
輸出電流：25mA
輸出電壓可調：1.22V-5V，2%的高輸出精度
保護功能完善：過熱、過流保護、反接保護功能，最低輸入電壓-24V
極高的電源抑制比：PSRR>80Db，非常適合對噪聲敏感領域的電源應用
工作電壓范圍：-40 ° C-125 ° C，符合AEC-Q100汽車級標準
封裝：外露焊墊 SOIC-8 封裝，可以更大程度地散熱，不含鉛
MAQ5280的應用

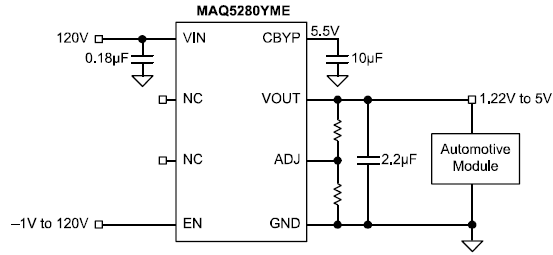

MAQ5280典型應用電路圖如下：
輸入電壓范圍：4.5V-120V，EN是MAQ5280的使能端，CBYP端外接10uF的電容可以提高PSRR值，輸出電壓1.22V-5V可調，通過ADJ端的外接電阻來調整。
應用領域和市場：
由于MAQ5280輸入電壓可高達120V，且具有極高的電源電壓抑制比，所以非常適合應用在對輸入電壓要求高，對噪聲敏感的領域，如：汽車系統、工業應用、電信、電力領域、電源、照明領域等，相關技術咨詢及樣片申請請聯系Micrel授權代理商世強電訊。
