ST推出上橋臂電流感應放大器芯片
2010-07-02 18:56:28 本站原創全球領先的感應控制芯片供應商意法半導體推出一款上橋臂電流感應放大器芯片，可直接精確測量高達70V的電源線電流，簡化電源管理、監控和安全設備的設計。
在汽車、電信和工業系統內，精確的電流測量數據對于電源管理至關重要。測量數據可用于優化功耗或識別錯誤，如失效的電源或卡住的馬達可能造成電源線上出現大量的電流。目前常用的電流檢測方法是利用一系列分流電阻和一個傳統放大器網絡檢測電流，但使產品設計變得復雜，同時功率損耗增大，檢測精度有限。

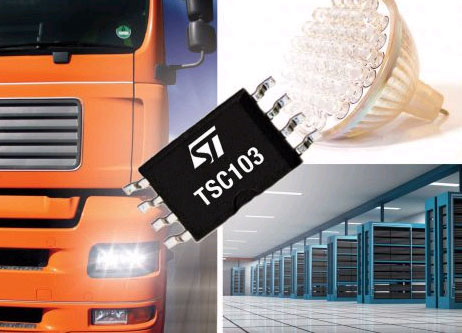

TSC103是意法半導體上橋臂電流感應放大器系列的最新產品，可直接連接高壓電源線，有助于簡化產品設計。該解決方案只需一個很小的感應電阻，功耗低于傳統解決方案。TSC103接受 2.9V至70V的共模輸入電壓，電流測量精度高于同類競爭產品。在雙電源配置中，共模輸入電壓范圍可設置在 -2.1V至65V之間，測量精度對共模電壓的比值非常穩定。輸出電壓值與被測電流值成正比例，可直接連接微控制器的模擬輸入。
除TSC103外，意法半導體還推出TSC1031，提供強化的EMI濾波功能，在電噪聲很大的環境內，仍然保持出色的性能。這兩款產品的靈敏度都可調節，應用范圍非常廣泛，例如，24V汽車系統、48V電信設備、多路LED顯示器背光或固態照明系統。兩款器件完全符合ESD保護標準，具有穩健耐用的性能，工作溫度范圍 -40°C至 125°C。
TSC103/TSC1031主要特性：
2.7V至5.5V工作電源電壓 輸出增益可選：20V/V （僅TSC103）, 25V/V（僅TSC103）, 50V/V, 100V/V 最大電流消耗360μA 共模輸入電壓范圍2.9V至70V 雙電源配置共模輸入電壓范圍-2.1V至65V 最大容許共模電壓范圍-16V至75V，可承受電池極性接反或負載突降狀況TSC103和TSC1031采用工業標準SO8封裝和微型TSSOP8封裝。
公司網址：www.stmicroelectronics.com.cn
