Linear推出高壓線性穩壓器 LT1763/LT3008/LT3010的更寬溫度范圍新版本
2010-06-24 20:08:47 本站原創(Linear Technology Corporation) 推出高壓線性穩壓器 LT1763、LT3008 和 LT3010 的更寬溫度范圍新版本。新的高可靠性“MP”級器件在 -55oC 至 +125°C 的溫度范圍內工作，適用于包括航空電子、軍事、工業、汽車、RF 和電信等多種應用。

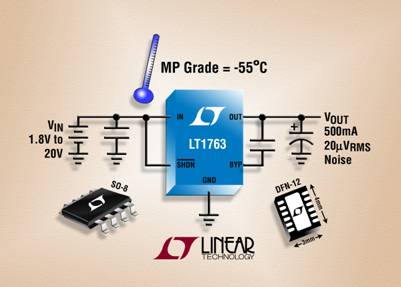

LT1763 是一個 500mA LDO，僅使用一個纖巧的 0.01uF 旁路電容器可在 10Hz 至 100kHz 的帶寬范圍內具有不到 20uVRMS 的輸出噪聲。電源電流僅為 30uA，而且在停機模式時可降至 0.5uA 以下，幾乎沒有電池泄漏。該器件在 1.8V 至 20V 的輸入電源電壓范圍內工作，提供與多種輸入電源的兼容性，而且其輸出電壓在 1.22V 至 20V 之間是可調的。LT1763 還可以用小至 3.3uF 的電容器工作，用任何類型的電容器都可以穩定，其中包括陶瓷、鉭和鋁電解質電容器。這允許為空間受限應用提供小型和低成本的解決方案。該器件的內部保護電路包括電池反向保護、無反向電流、電流限制和熱量限制。
LT3008 是一個 20mA LDO，具有僅為 3uA 的超低靜態電流。它具有高輸入電壓能力，輸入電壓范圍為 2.0V 至 45V，它除了可提供 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V 固定輸出電壓版本之外，還有 0.6V 至 36V的可調輸出范圍。該器件提供僅為 300mV 的低壓差電壓。輸出容限隨電壓、負載和溫度變化，并嚴格穩定在 ±2% 之內。LT3008 穩壓器采用小至 2.2uF 的低 ESR 陶瓷輸出電容器優化穩定性和瞬態響應。在使用這些纖巧的外部電容時并無需串聯電阻，但這在其他可替代的穩壓器中配合使用串聯電阻卻是很常見。該 IC 的內部保護電路包括電池反向保護、輸出反向和電流反向保護、電流限制和熱量限制。
LT3010 是一種高壓微功率、低壓差穩壓器，可提供高達 50mA 的連續輸出電流。該器件在 3V 至 80V 的輸入電壓范圍內工作，并提供低至 1.275V 的輸出電壓。LT3010-5 提供固定 5V 輸出。30uA (工作時) 和 1uA (停機時) 的低靜態電流還使該器件成為要求最佳運行時間的電池供電型“持續運作”系統中的卓越選擇。就需要大的輸入至輸出壓差的高壓應用而言，LT3010/-5 提供了非常緊湊的解決方案。其耐熱增強型 MSOP-8 封裝熱阻相等于大得多的傳統封裝熱阻。內部保護電路包括電池反向保護、限流、熱量限制和電流反向保護。
LT1763MP 采用兩種封裝：耐熱增強型 12 引線 4mm x 3mm DFN 封裝和 8 引線 SOIC 封裝，千片批購價均為每片 5.95 美元。LT3008MP 采用耐熱增強型 8 引線 TSOT-23 封裝，以 1,000 片為單位批量購買，每片價格為 3.78 美元。LT3010MP 和 LT3010-5MP 采用耐熱增強型 8 引線 MSOP 封裝，千片批購價均為每片 4.65 美元。所有器件都有現貨。
性能概要：LT1763“MP”級
靜態電流：30uA
輸出電流：500mA
輸入電壓：1.8V 至 20V
壓差電壓：滿負載時為 300mV
從 1.22V 至 20V 的可調輸出
低噪聲：20uVRMS (10Hz 至 100kHz)
用陶瓷、鋁或鉭電容器可穩定
耐熱增強型 12 引線 4mm x 3mm DFN 和 8 引線 SOIC 封裝
性能概要：LT3008“MP”級
超低靜態電流：3uA (典型值)
輸出電流：20mA
輸入電壓：2.0V 至 45V
壓差電壓：滿負載時典型值為 300mV
可調 VOUT：0.6V 至 36V
輸出容限：隨電壓、負載和溫度變化為 ±2%
用低 ESR、陶瓷輸出電容器 (最小 2.2uF) 可穩定
停機電流：<1uA
電池反向、輸出反向和輸出至輸入反向保護
熱量限制和電流限制保護
8 引腳耐熱增強型 TSOT-23 封裝
性能概要：LT3010/-5“MP”級
靜態電流：僅為 30uA
輸出電流：50mA
3V 至 80V 的輸入電壓范圍
壓差電壓：270mV
可調 (低至 1.275V 輸出) 或固定 5V 輸出
用 1uF 陶瓷電容器可穩定
電池反向保護
低停機電流 <1uA
耐熱增強型 MSOP-8E 封裝
公司網址：www.linear.com.cn
