用于計算及消費應用的高能效同步整流驅動器

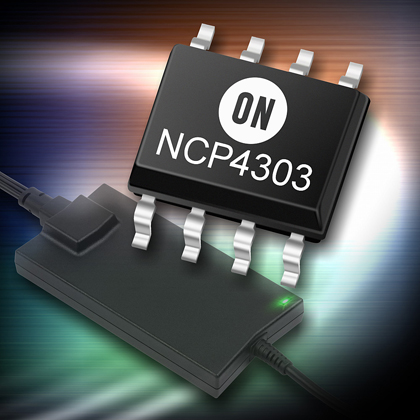

2010-05-13 20:14:37 本站原創安森美半導體(ON Semiconductor)擴充產品系列，配合下一代電源系統設計。NCP4303A和NCP4303B是全功能同步整流控制器及驅動器集成電路(IC)，用于ATX電源、平板電視、大功率交流-直流(AC-DC)適配器和游戲機等應用中的開關電源(SMPS)。它們的獨特特性為開關電源次級端整流提供高效及靈活的方案。
安森美半導體AC-DC電源轉換產品業務部經理Christophe Warin說：“在提升電源能效方面，工程師們面臨著比以前更大的壓力。NCP4303產品系列提供獨特的特性，如我們的專利MOSFET寄生電感補償技術。這特性為優化同步整流系統能效提供了一種新方法。”
這些新IC能支持500 kHz的最大工作頻率，提供大電流門驅動器及高速邏輯電路，用于為同步整流MOSFET提供時序恰當?shù)尿?qū)動信號。典型值40 ns的極短關閉延遲時間，結合驅動器大汲電流(sink current)能力和自動封裝寄生電感補償系統，使同步整流MOSFET導電時間延至最長，從而提升開關電源能效。
外部可調節的最小導通和關閉時間(取決于Vcc電平)幫助解決由印制電路板(PCB)布線及其它寄生元件導致的振鈴問題，因而提供可靠及無噪聲的工作。NCP4303還具有觸發器輸入，可用作接口連接電源的初級端，能用于恒流應用。
NCP4303提供兩種不同的門驅動鉗位電壓，配合市場上不同同步MOSFET的特性。NCP4303A門驅動鉗位電壓為12 V，而NCP4303B的門驅動鉗位電壓為6 V。這些通用器件能用于不同電源拓撲結構，如反激、正激和半橋諧振雙電感加單電容(LLC)。
