半導體公司的MC33340和MC33342是單片控制IC，是專門為鎳鎘(NiCd)和鎳金屬氫化物(NiMH)電池設計的快速充電控制器。這些器件具有負斜率電壓檢測，作為快速充電終端的主要方式。精確檢測通過精確電壓采樣的暫時中斷充電電流的輸出確保。一個額外的二代備份端子方式可由組成的可編程的時間或溫度限制進行選擇。保護性能包括過電池和欠壓檢測，閉鎖過溫檢測，以及具有滯后作用的
電源輸入欠壓鎖定。快速充電拖延時間是MC33340和MC33342的唯一區別。MC33340具有典型的177秒的拖延時間，MC33342具有典型的708秒的拖延時間。本文介紹了充電控制器的簡化框圖、各參數比較圖、典型電池充電應用、NiCd和NiMH電池典型充電應用、負斜率電壓檢測器、定時器功能框圖、.線路隔離的線性穩壓器充電器、印刷電路板和元件布局，以及線路隔離開關式充電器和開關模式快速充電器。
MC33340和MC33342性能：
• Negative Slope Voltage Detection with 4.0 mV Sensitivity
• Accurate Zero Current Battery Voltage Sensing
• High Noise Immunity with Synchronous VFC/Logic
• Programmable 1 to 4 Hour Fast Charge Time Limit
• Programmable Over/Undertemperature Detection
• Battery Over and Undervoltage Fast Charge Protection
• Power Supply Input Undervoltage Lockout with Hysteresis
• Operating Voltage Range of 3.25 V to 18 V
• 177 seconds Fast Change Holdoff Time (MC33340)
• 708 seconds Fast Change Holdoff Time (MC33342)
• Pb−Free Packages are Available
該器件包括2,512個有源晶體管

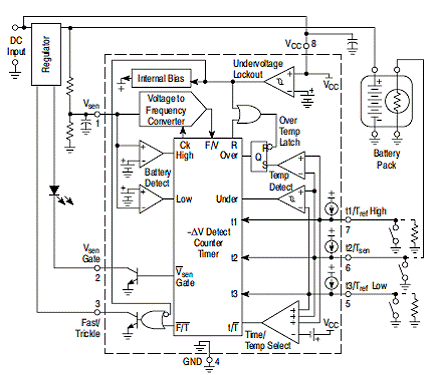

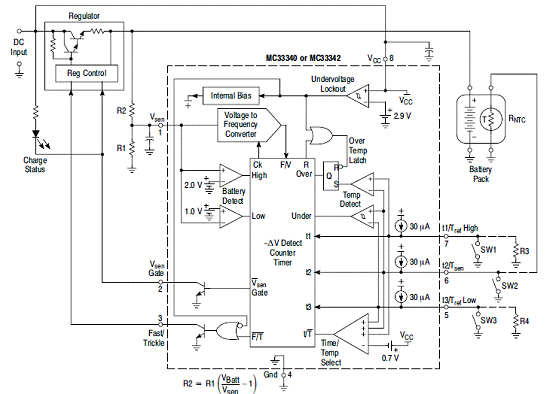

圖1.簡化框圖
圖2.電池電測閾值與溫度

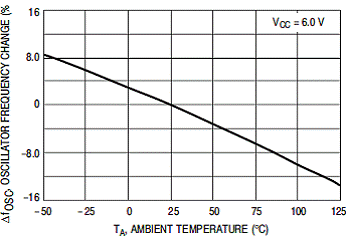

圖3.振蕩器頻率與溫度

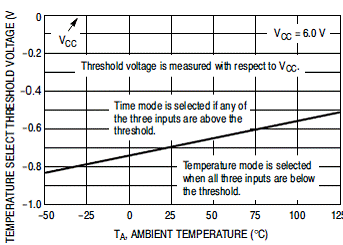

圖4.溫度選擇閾值電壓與溫度

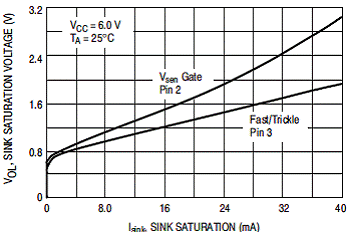

圖5.飽和電壓與沉電流V
sen柵極和快速/滴流輸出

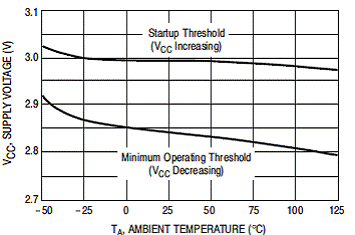

圖6.欠壓鎖定閾值和溫度
圖7.

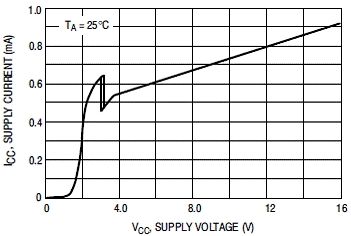

電源電流與
電源電壓
圖8.典型電池充電應用
圖9.NiCd和NiMH電池典型充電應用

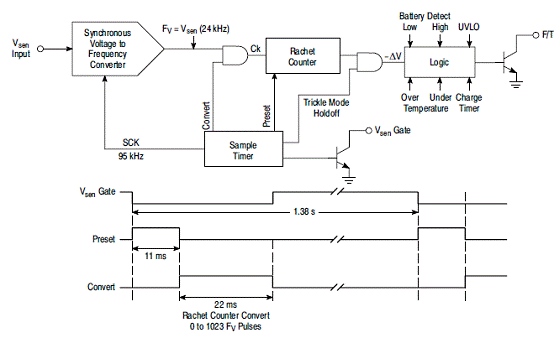

圖10.負斜率電壓檢測器

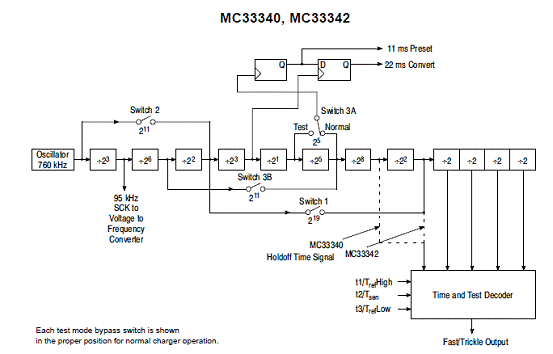

圖11.定時器功能框圖

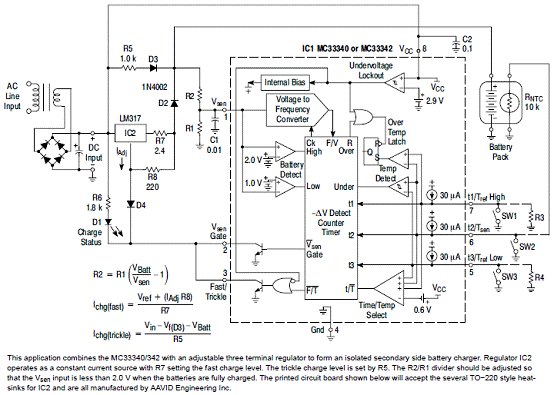

圖12.線路隔離的線性穩壓器充電器

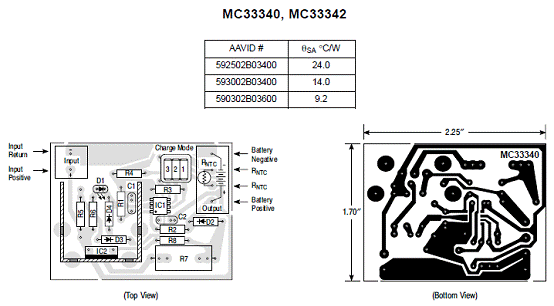

圖13.印刷電路板和元件布局（見圖12.電路）
圖14.線路隔離開關式充電器

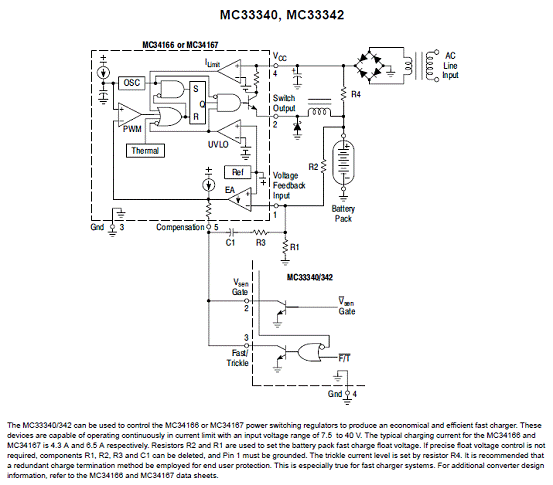

圖15.開關模式快速充電器
