華為移動電源快充版AP09Q詳細拆解評測
2017-01-21 23:37:54 N2016年盛夏華為推出了第一款快充移動電源名字叫榮耀ap08q，小編當時就做過拆解評測（榮耀AP08Q評測直達連接），質量上乘做工優異小編給予非常高的評分。現在華為自身品牌亦推出快充移動電源：華為移動電源快充版AP09Q，相比起清新的榮耀AP08Q，AP09Q設計風格商務氣息濃重，能否保持舊有水準？
運輸包裝是華為商城自有的包裝盒，盒子結實堅固保證路途上商品不會受損，下單時臨近春節，華為安排了EMS投遞次日到手。
打開瓦楞紙箱子，可以看到里面填充物是充氣式氣柱緩沖膠袋，就是俗稱的酒瓶緩沖袋，小編認為哪怕1樓摔下去都可以保證物品無損。
箱子內帶有一張詳細的發貨信息清單。

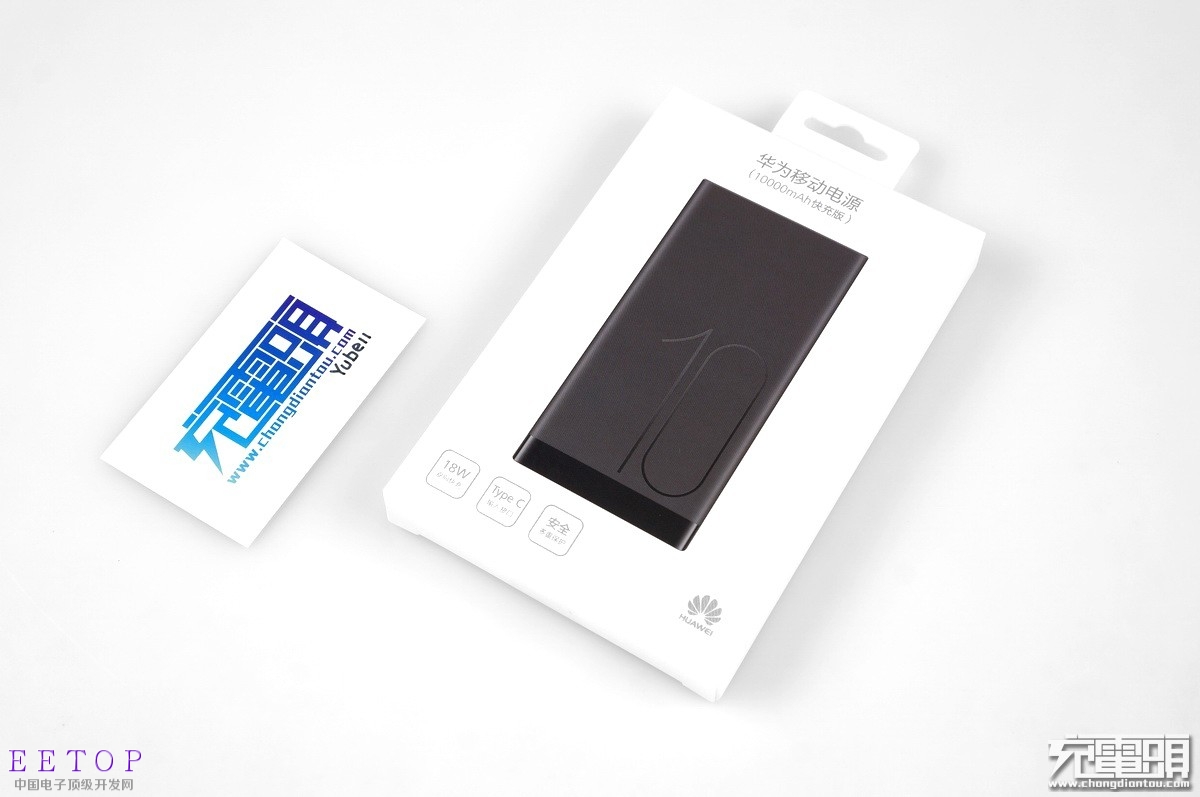

拿出產品，產品外包裝材質是白色網紋彩印盒，頂部帶有貨架掛鉤。
背面信息，品名：華為移動電源10000mAh快充版、產品型號：AP09Q、輸入接口：Type-c、輸出接口：Type-A、額定輸入：5V/9V=2A_12V=1.5A（最大值）、額定輸出：5V/9V=2A、額定容量：7000mAh（5V1A下測得）、電芯容量/能量：10000mAh/37Wh（最小值）。

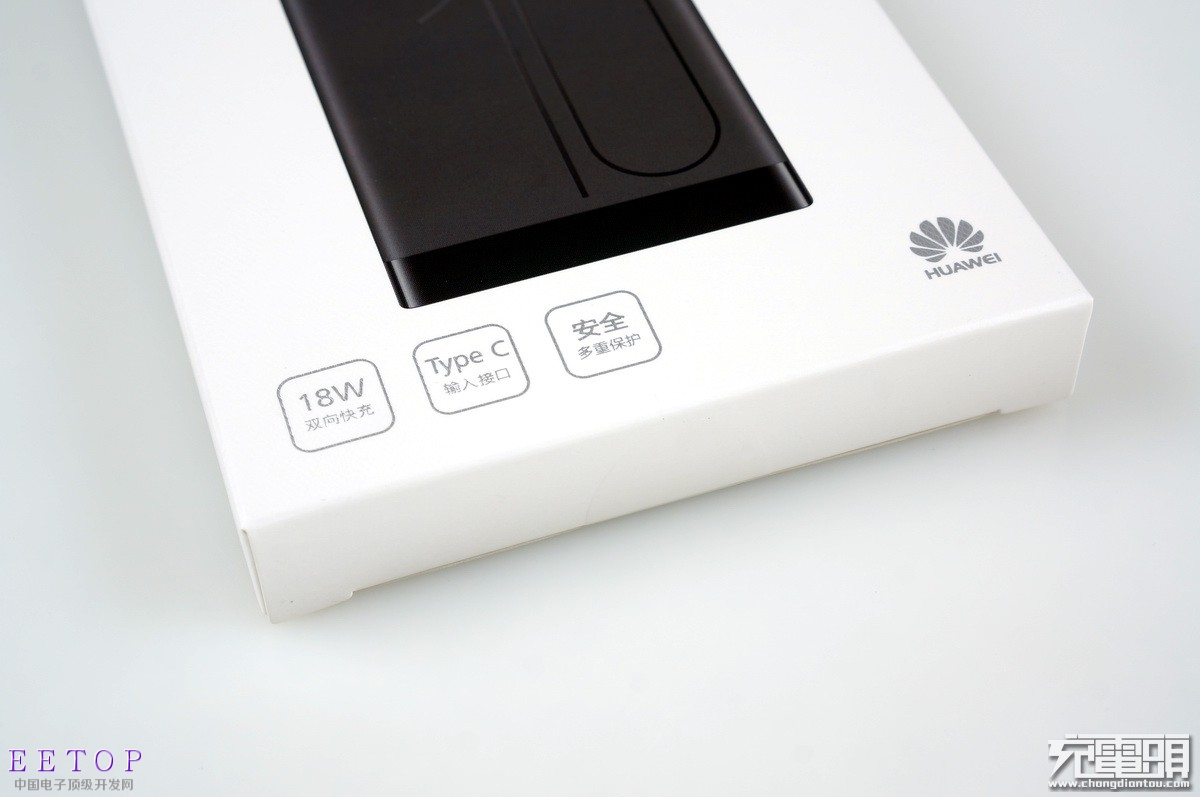

盒子標注出了產品特色，分別是18W雙向快充、Type-C輸入接口、多重安全保護。

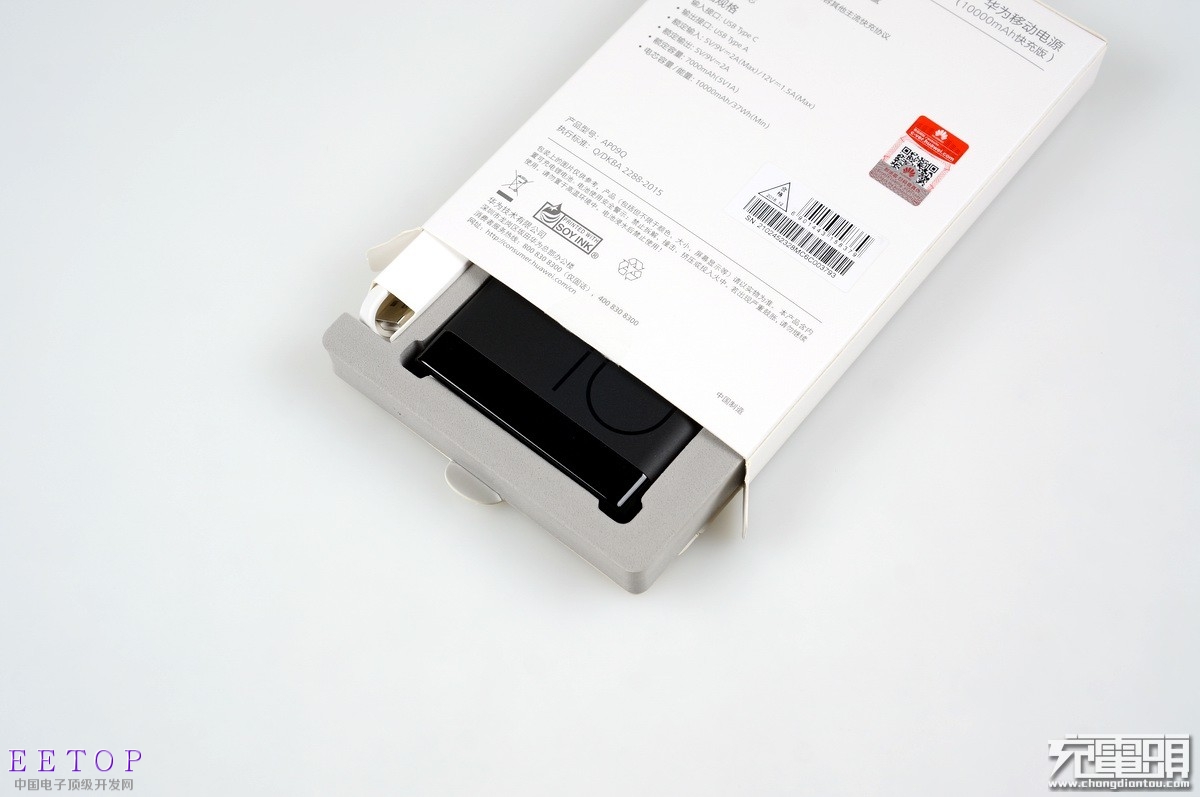

打開盒子抽出產品。

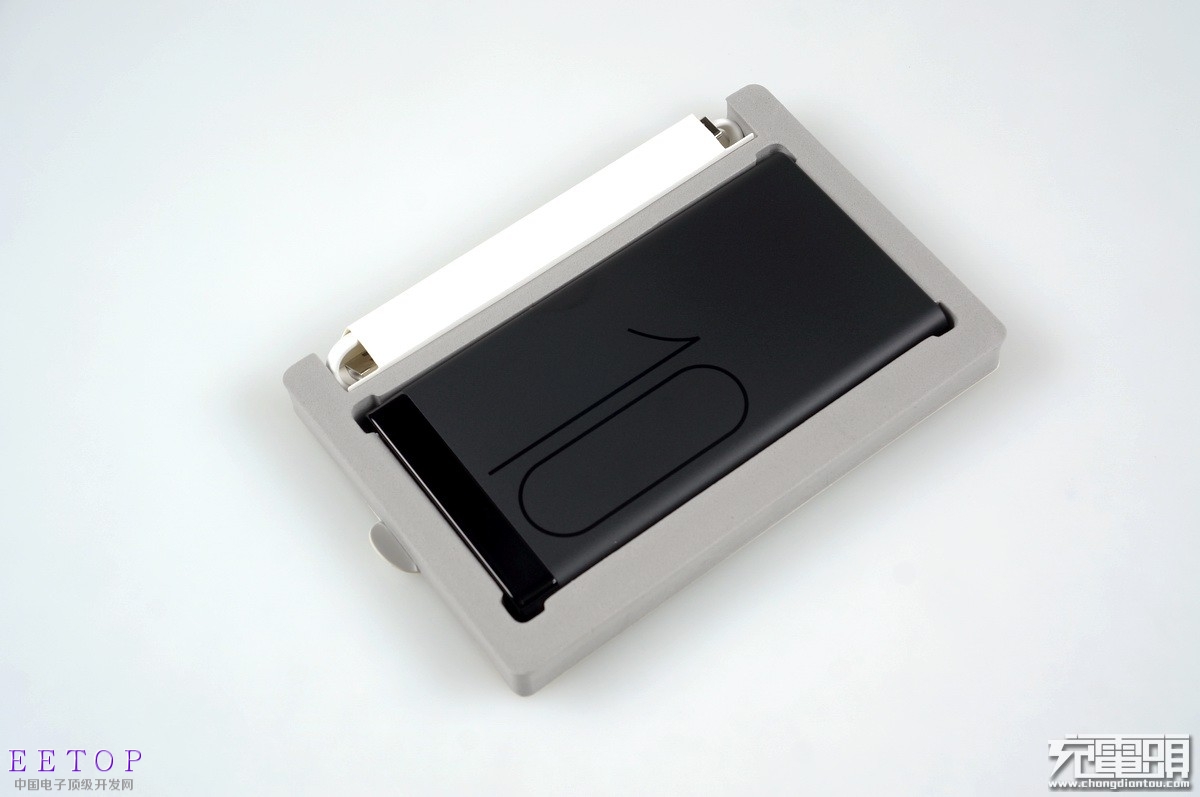

里面是高密度EVA泡沫海綿內襯，進一步抗震保護產品。

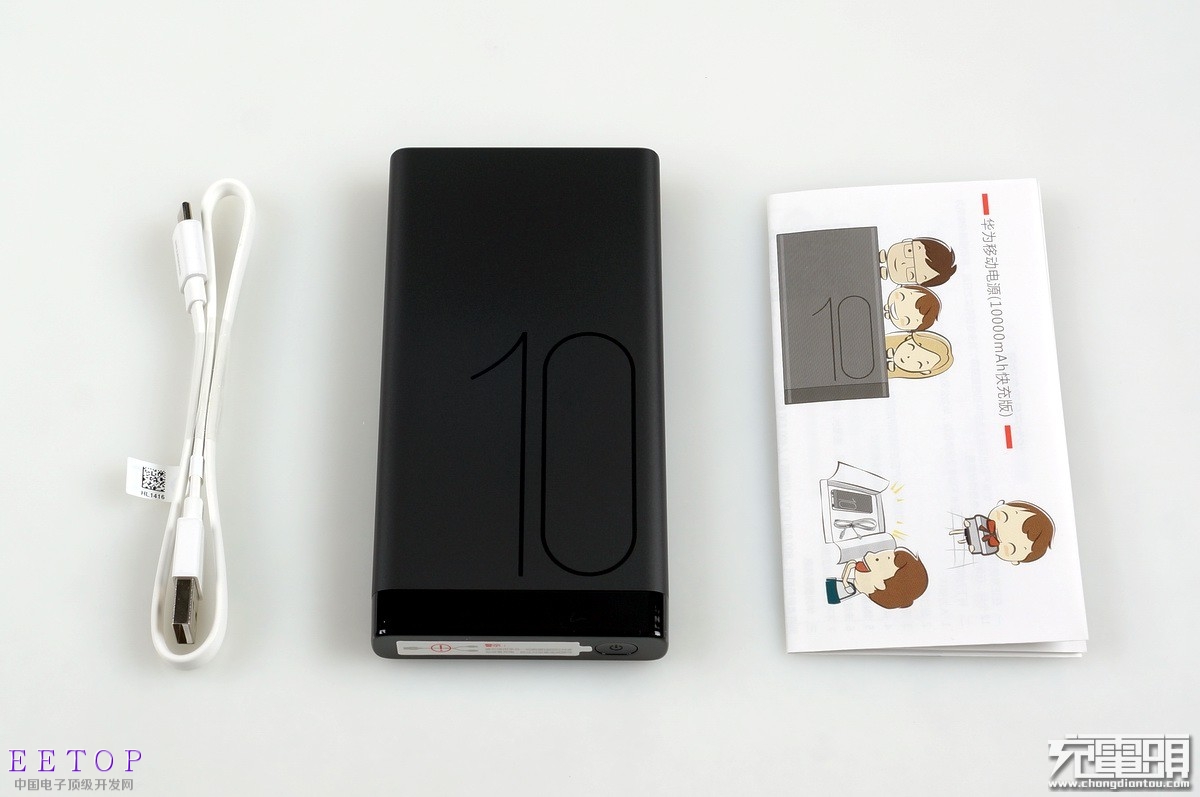

開箱物品一覽：Type-C to Type-A數據線x1（40CM中等長度）、移動電源本體x1、說明書x1。

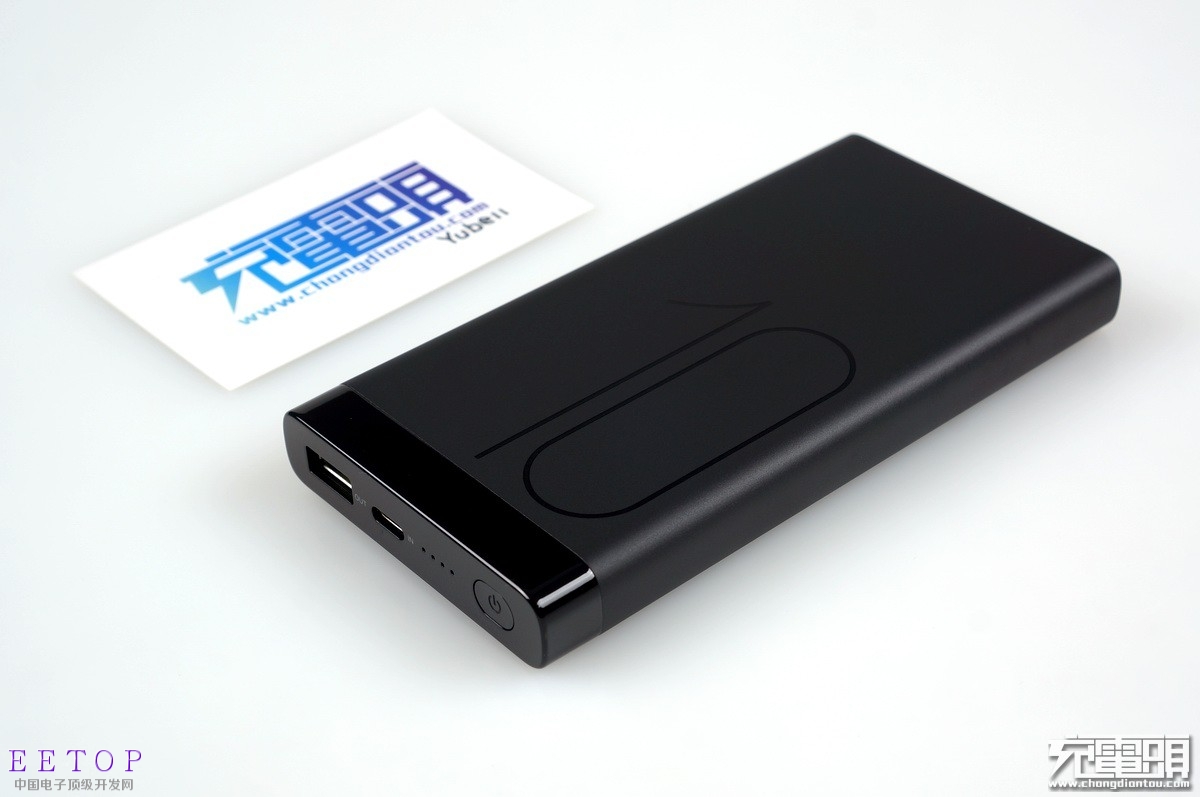

華為AP09Q使用了鋁合金外殼搭配黑色鋼琴漆塑料底蓋，墨黑色調明顯走的是商務風格，與榮耀AP08Q活潑氣息互補。

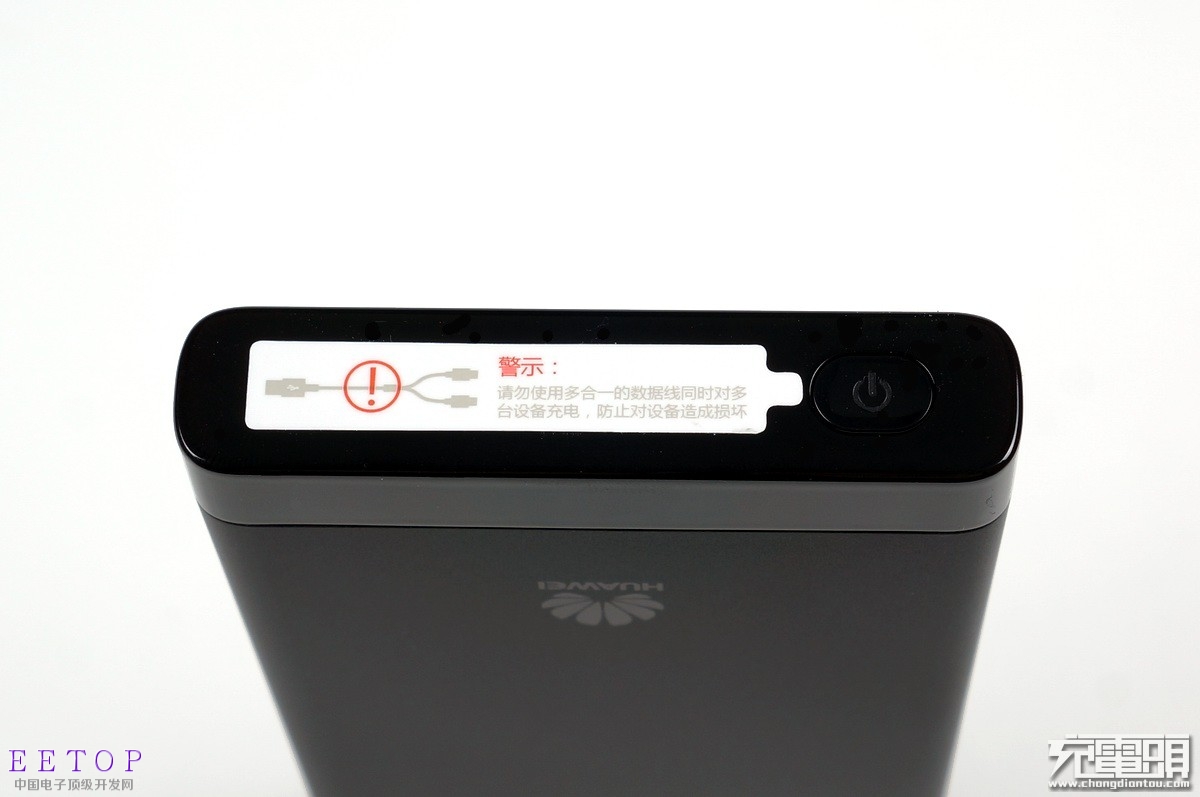

黑色鋼琴漆塑料底蓋的防塵貼紙還有警示標語，要求用戶不要使用多合一數據線，避免誘騙快充輸出高壓后對非快充設備造成損壞。

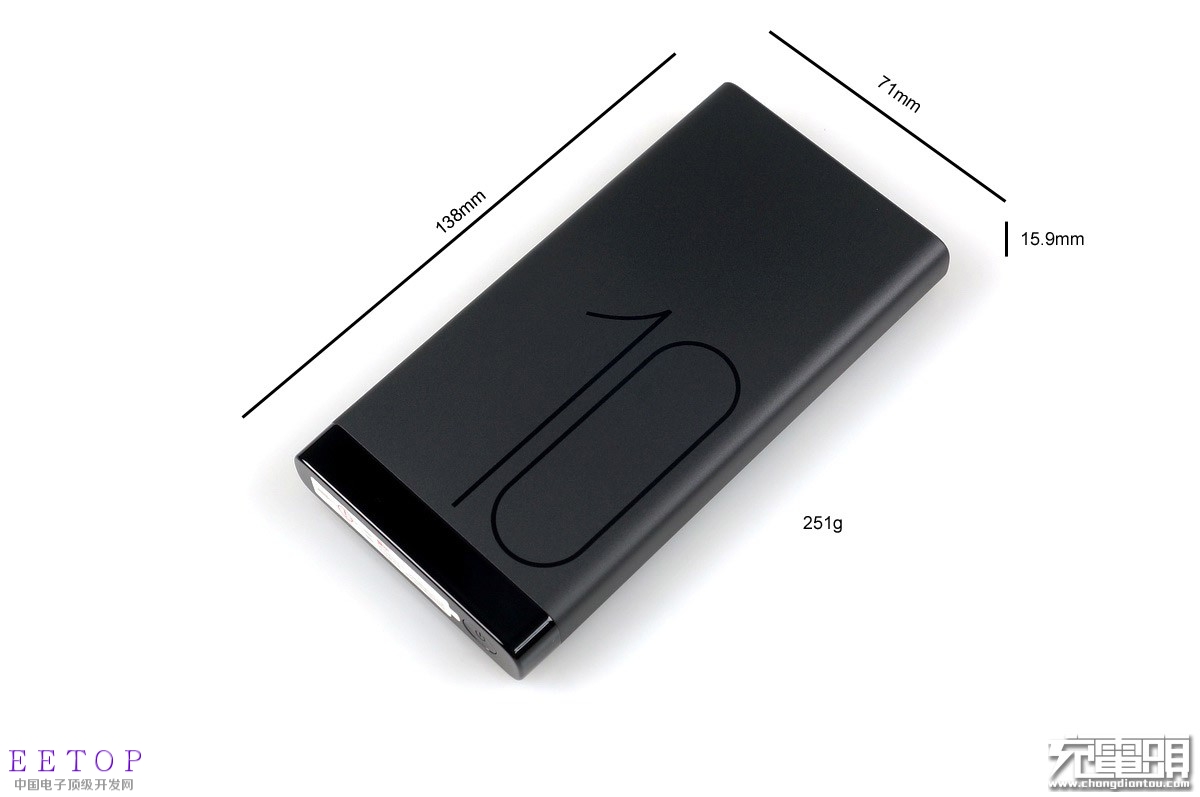

產品三圍：138mm X 71mm X 15.9mm、重量：251g。

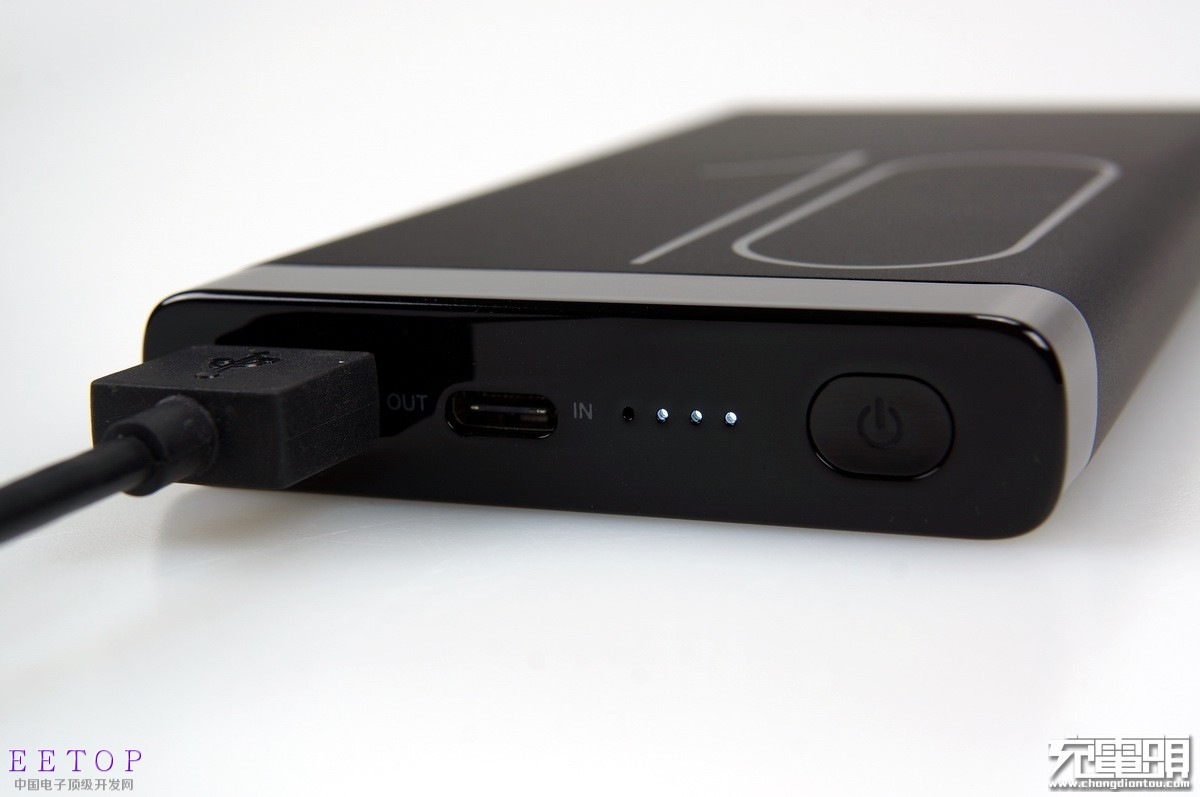

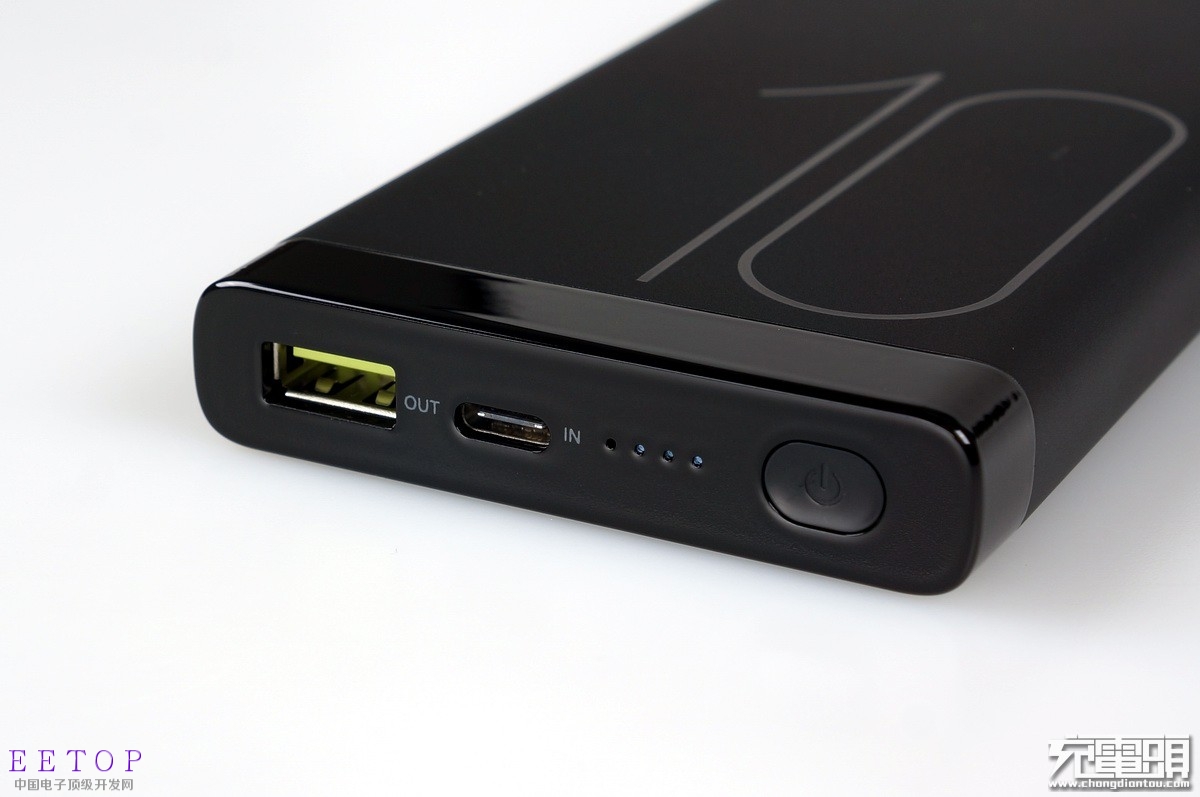

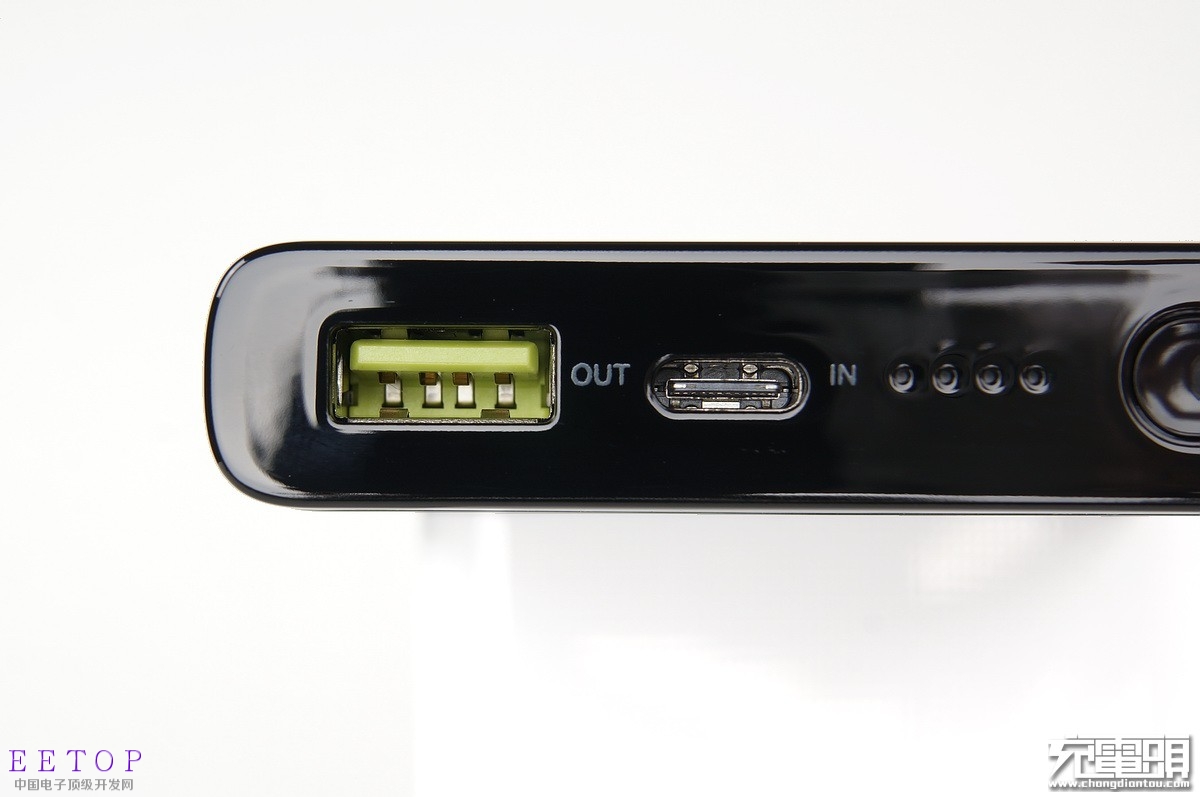

接口布局方面，華為AP09Q使用了Type-A輸出+Type-C輸入搭配，能更好地對未來新興設備作良好支持。電量激活/開關按鈕稍低于殼體表面避免誤觸，內弧形設計手感更好。
采用綠色舌片Type-A母座，通常彩色舌片USB都表明這接口支持快充輸出。

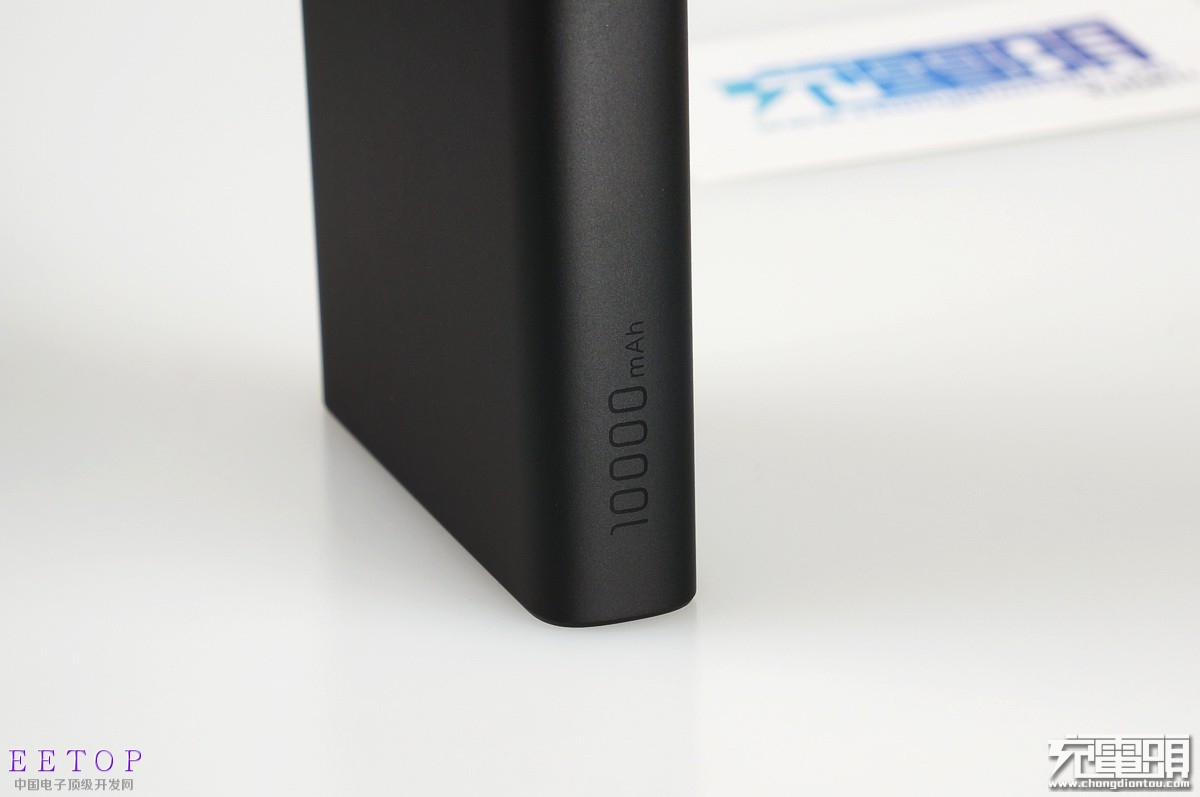

在側腰上帶有10000mAh的容量標識。

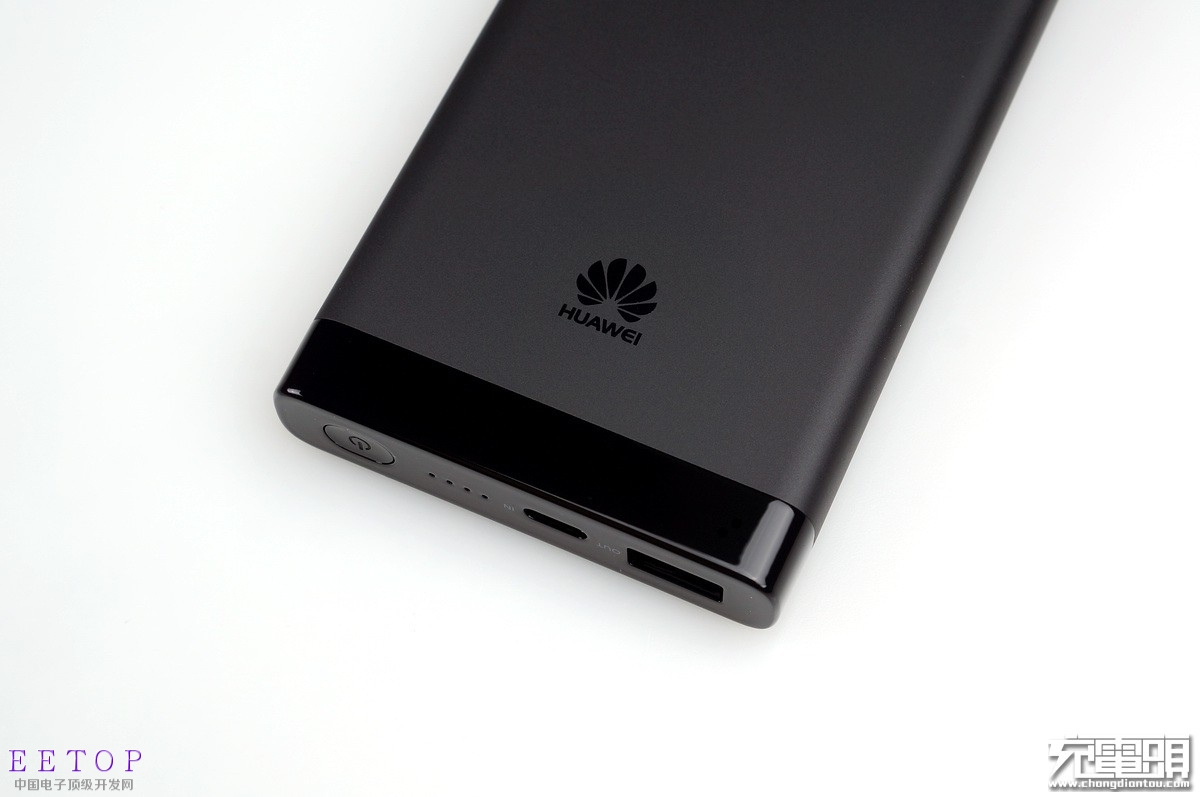

反過來背面可以看到印有華為LOGO：HUAWEI。

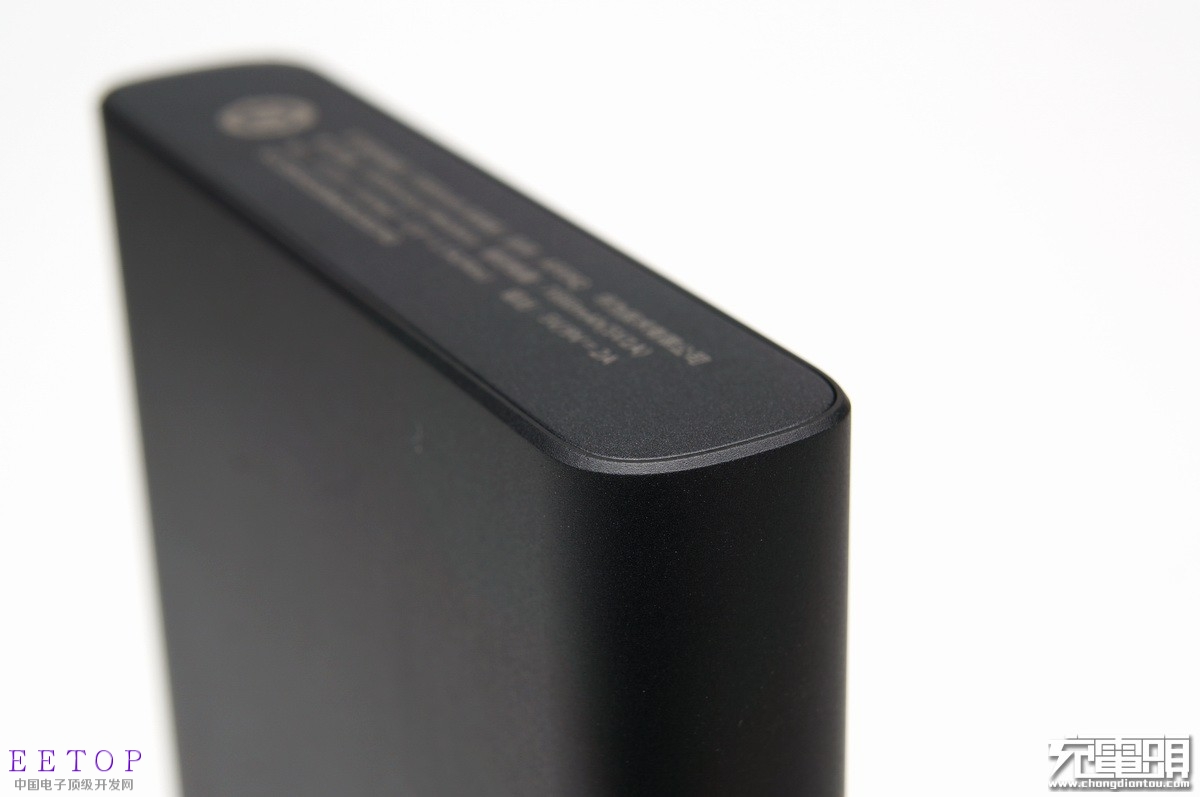

頂部鋁合金邊緣做了CNC倒角工序，四邊均勻定位精準，避免用戶使用時刮手。

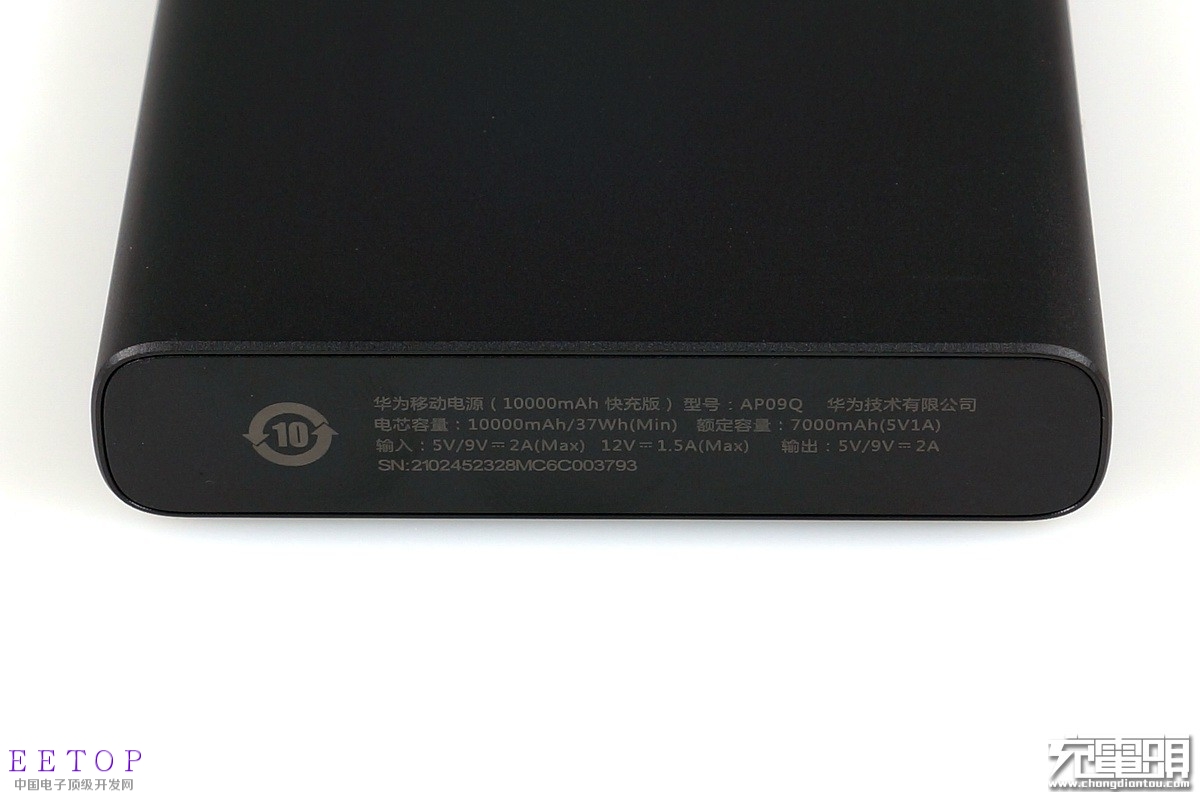

銘牌信息如下，品名：華為移動電源10000mAh快充版、型號：AP09Q、電芯容量：10000mAh/37Wh（最小值）、額定容量：7000mAh（5V1A下測得）、輸入：5V/9V=2A__12V=1.5A（最大值）、輸出：5V/9V=2A。

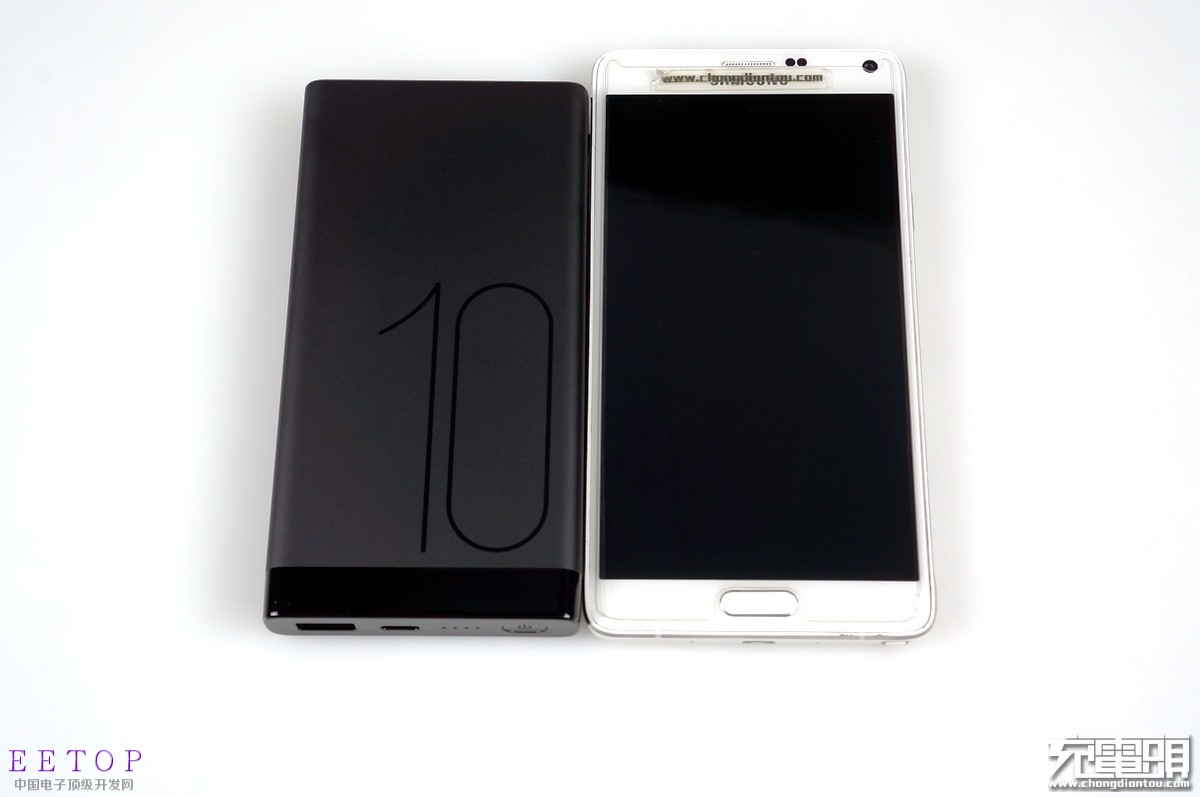

與5.7’三星note4在一起，體積相仿。
實際上手握持感還算不錯，類似拿一個比較厚的大屏手機。
華為AP09Q使用了4顆電量指示燈，通常情況下是白色狀態。

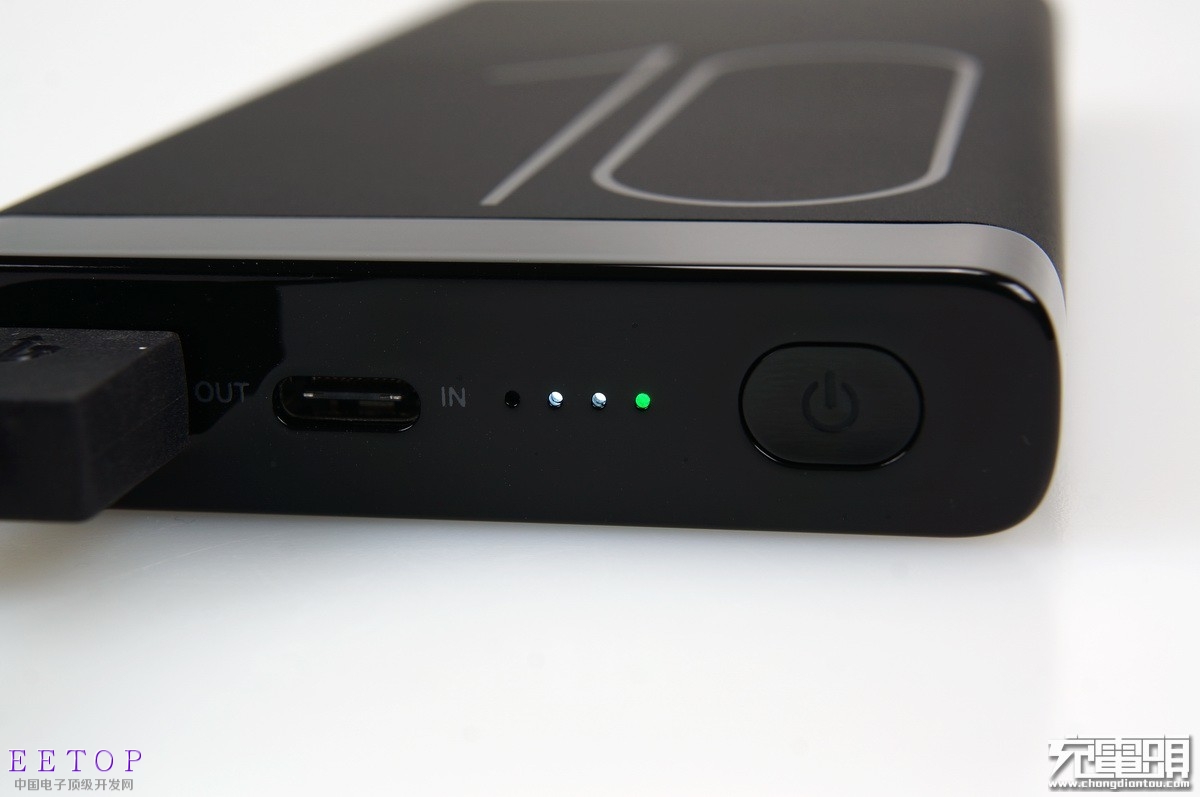

移動電源輸入/輸出運行在快充模式時（9V or 12V），緊挨著開關按鈕的那個指示燈會從白色變為綠色，用戶對設備充電所處狀況更易于掌握。

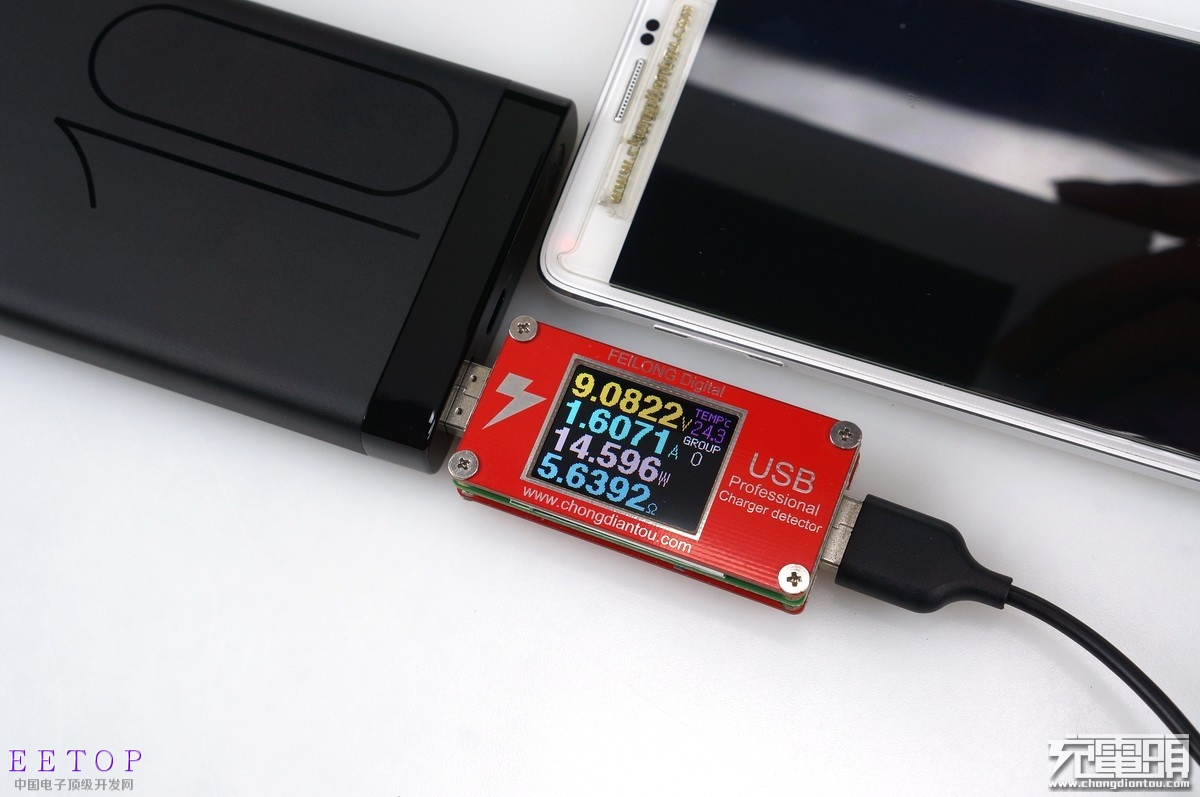

手機輸出簡測，支持AFC/QC2.0的三星note4可以順利握手輸出9V，9.08V1.60A功率達到滿載。

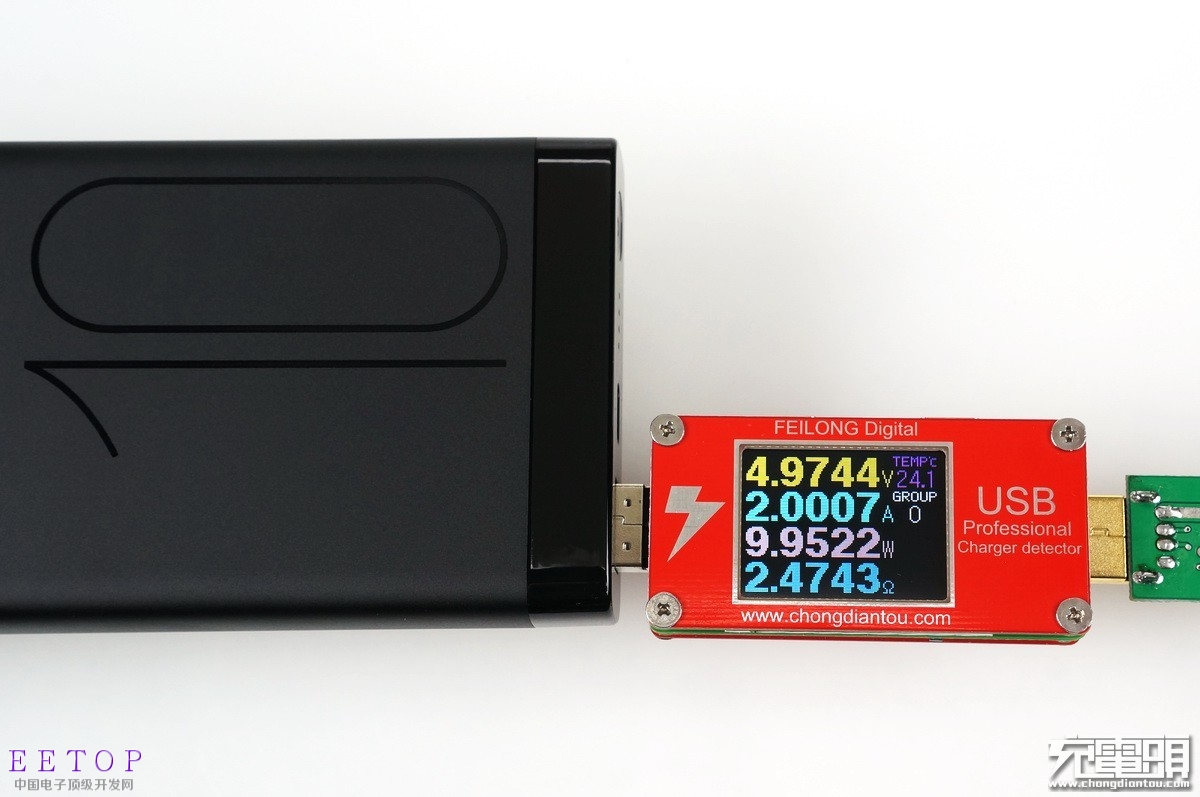

5V2A額定輸出測試，電壓4.97V功率9.95W，正常運行狀態。

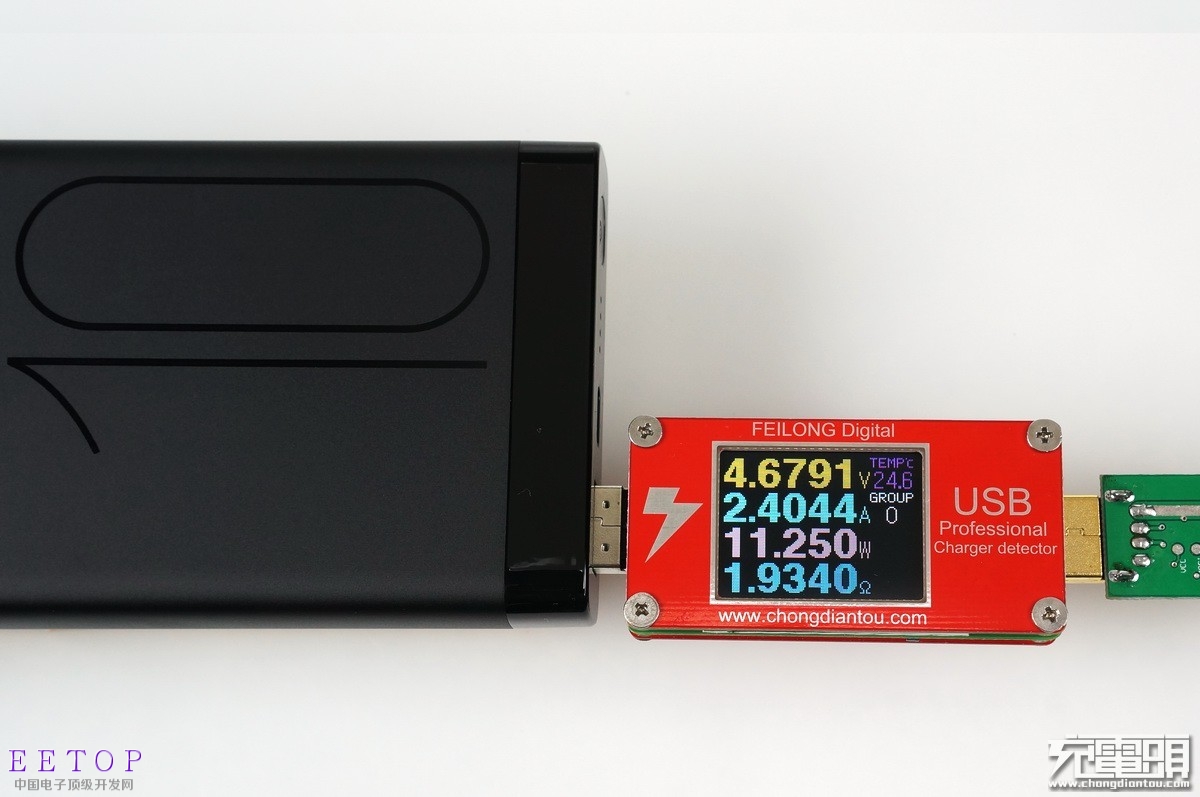

5V最大輸出電流在2.4A，此時超過額定電流，所以電壓下降進入預保護狀態，這么低的電壓一般來說設備會自動降低索取電流自動控制，這種超過額定功率后降壓的方式可以避免打嗝頻繁斷開不能正常使用。

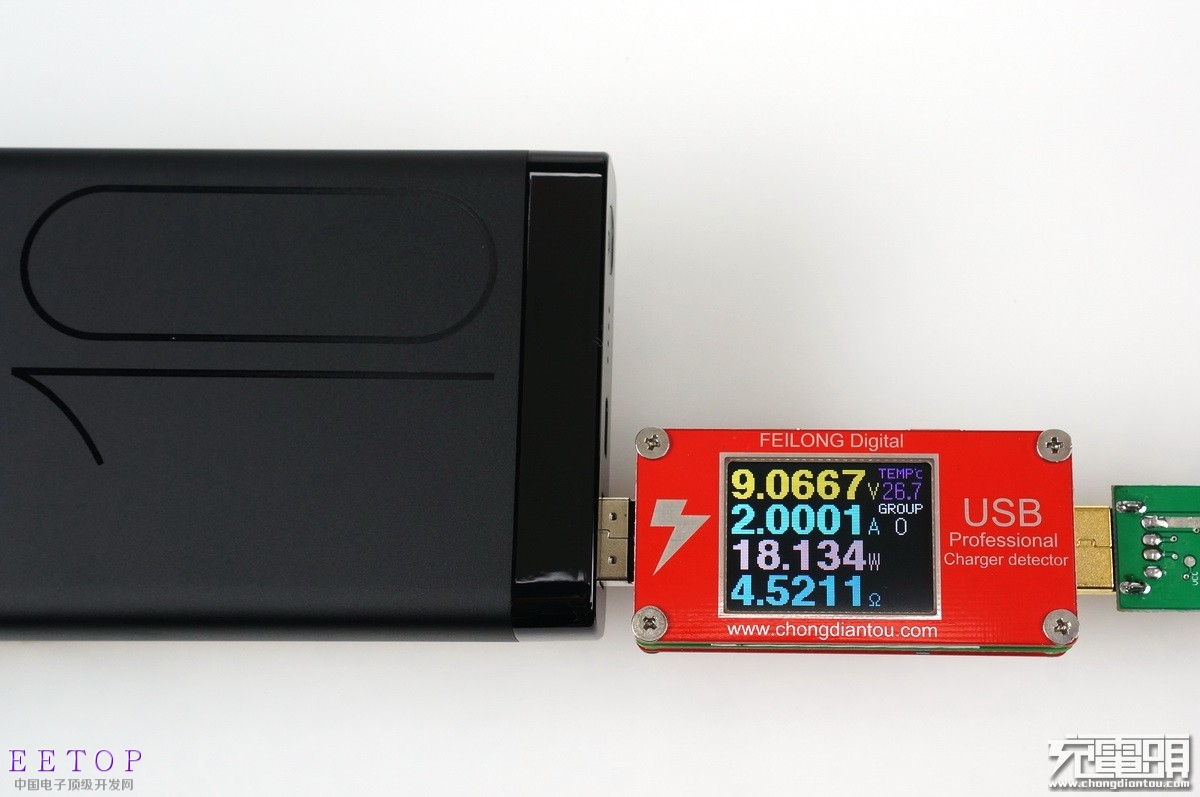

9V2A額定功率輸出測試，電壓為9.06V，輸出功率18W，正常運行狀態。

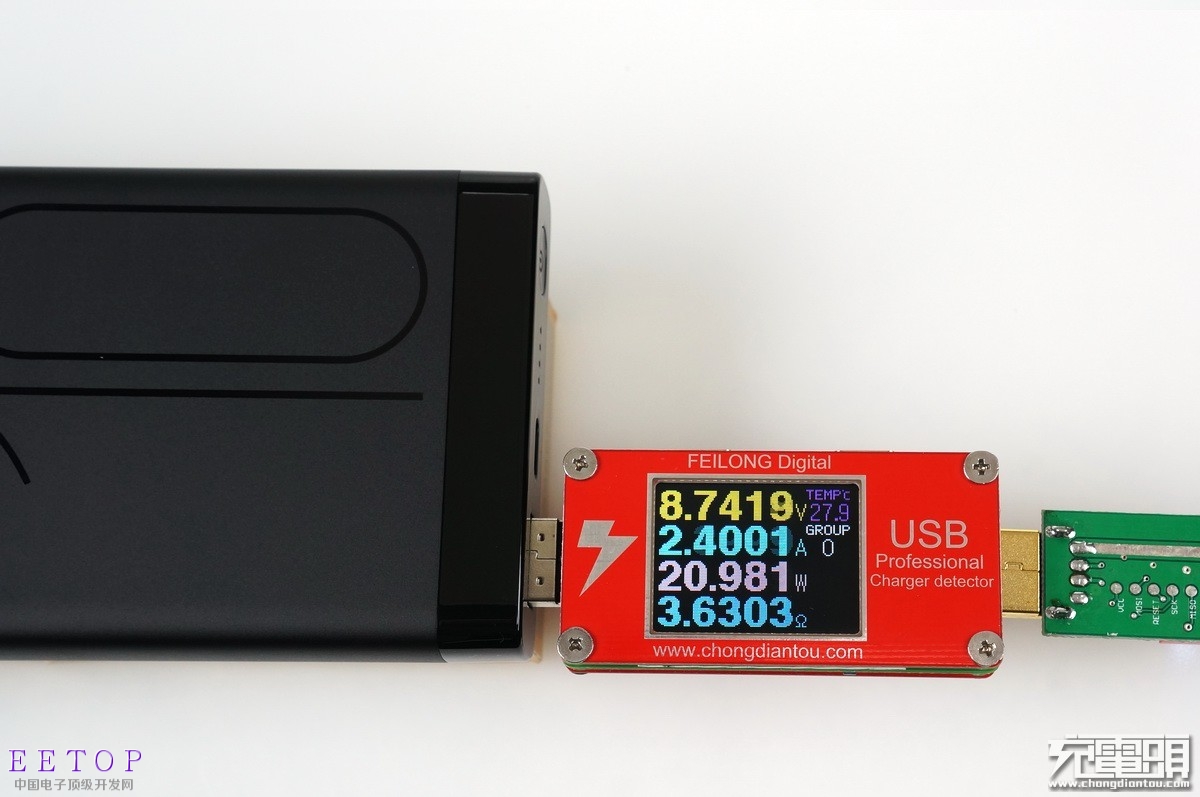

9V最大輸出電流2.4A，電壓也是適當下降，最大功率20.98W。

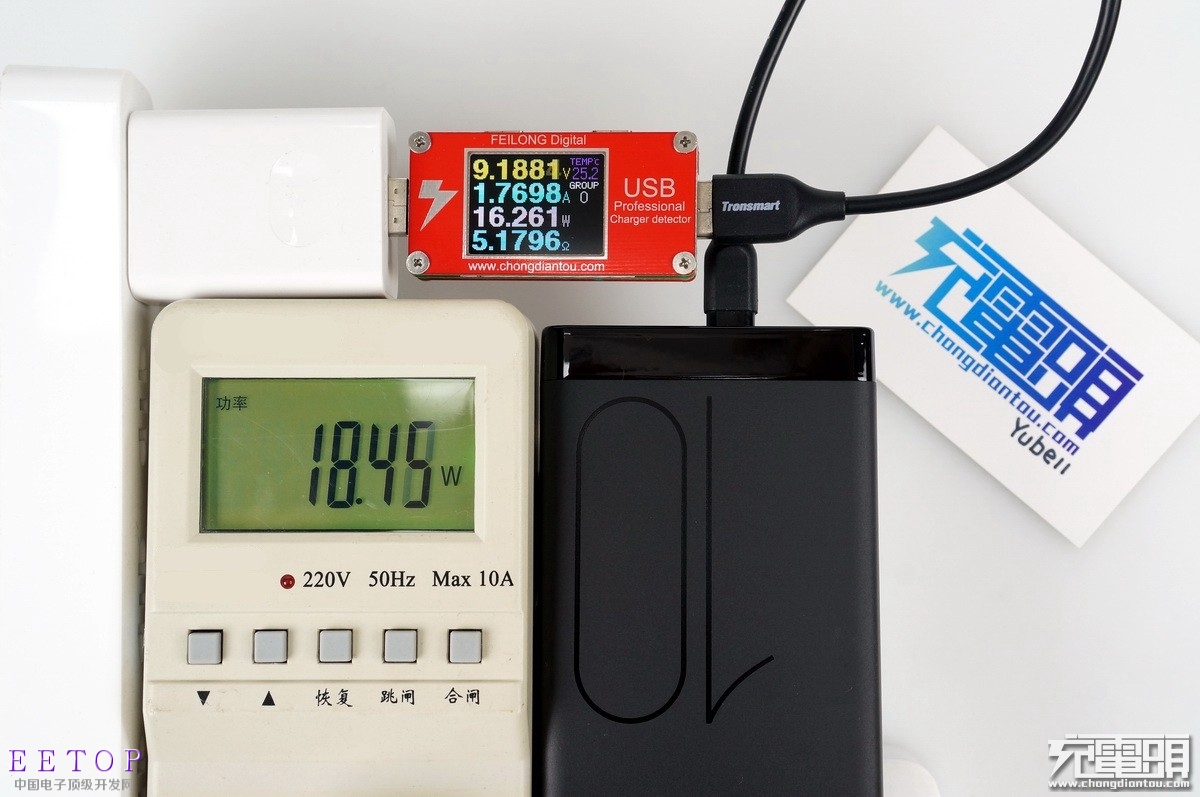

9V快充輸入充電，電流在1.76A左右，16.2W的輸入功率。此時移動電源還未達到輸入功率最大值，功率最大值出現在電芯CV拐點。
12V快充輸入充電，電流在1.25A左右，15.6W的輸入功率。此時移動電源還未達到輸入功率最大值，功率最大值出現在電芯CV拐點。

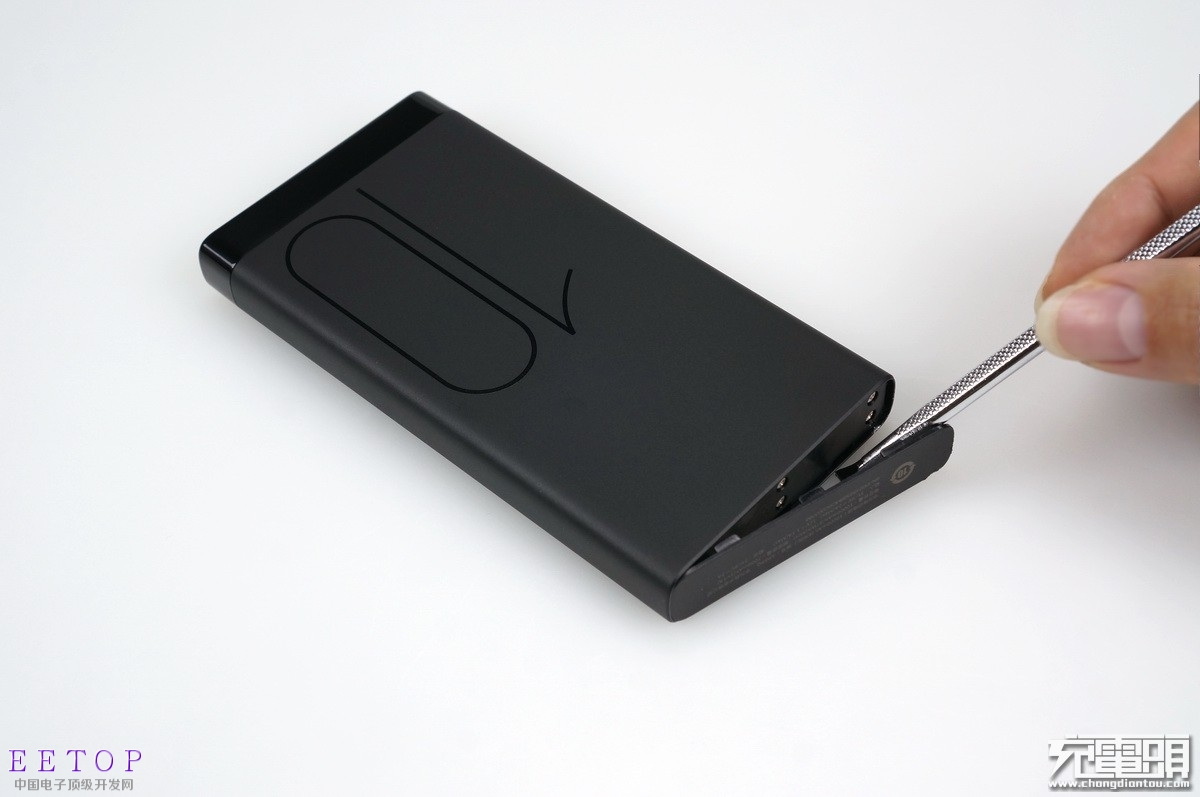

進入拆解篇，使用撬棒從銘牌膠版處下手，慢慢分離出銘牌膠版。

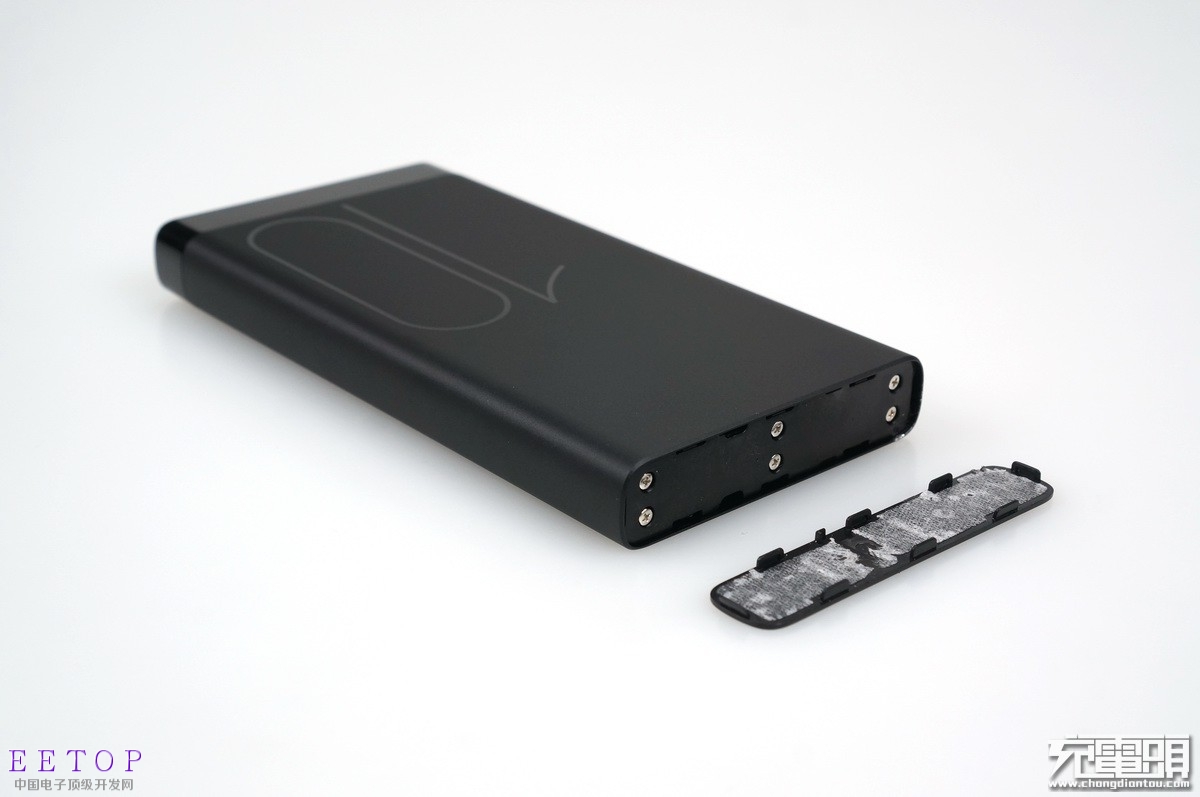

銘牌膠版通過雙面膠紙與8個卡口固定起來，里面是限位拉緊膠版，用了6顆十字螺絲鎖緊。

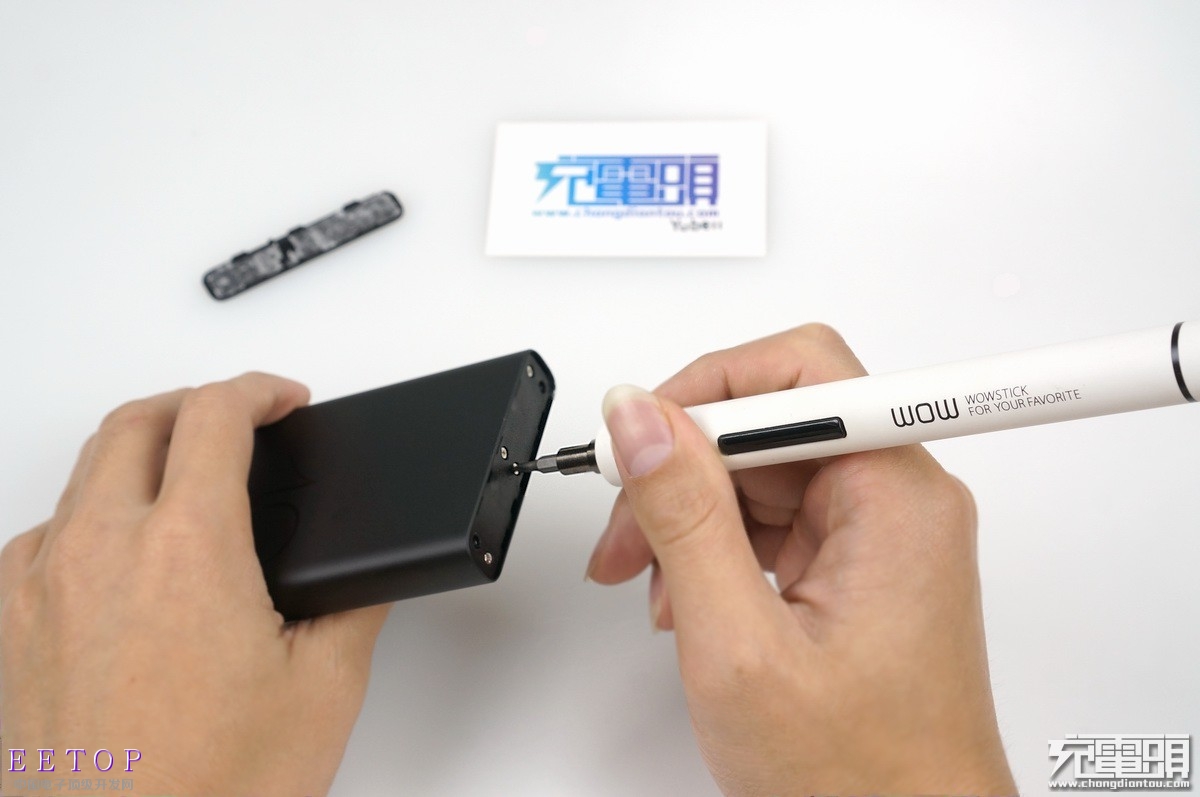

擰開鎖緊螺絲。

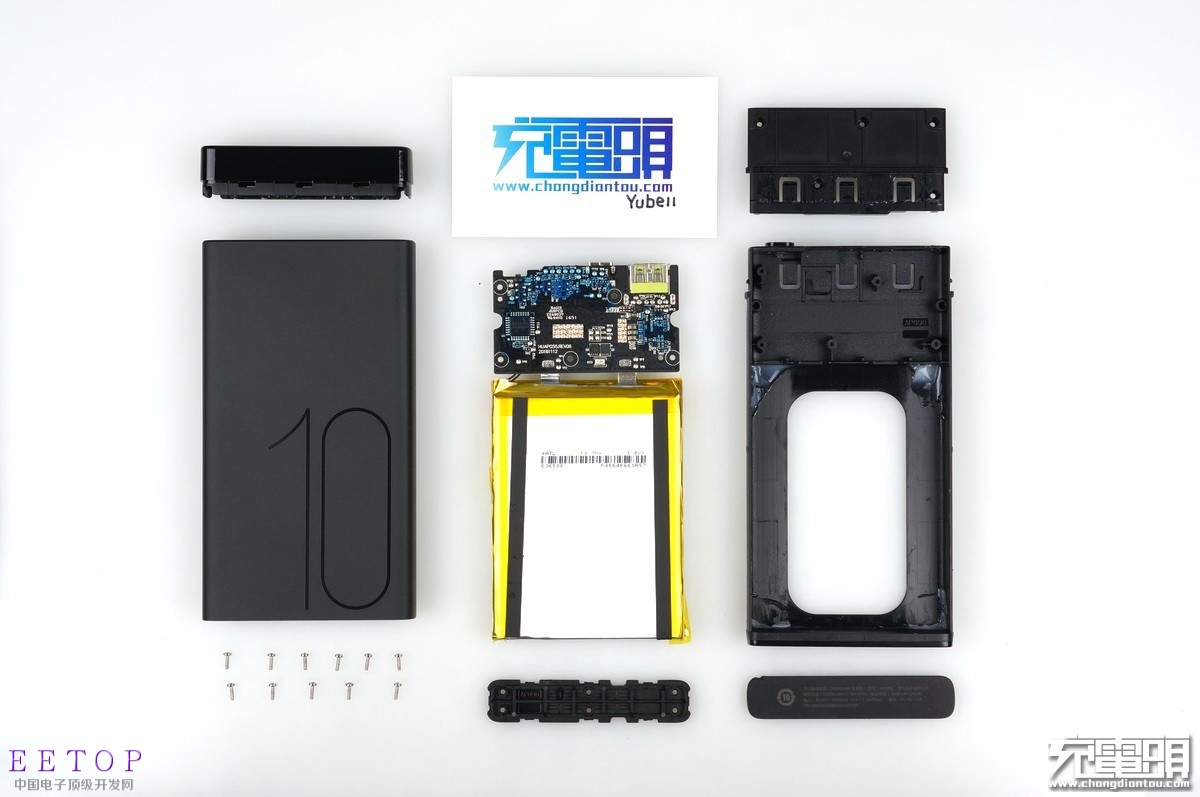

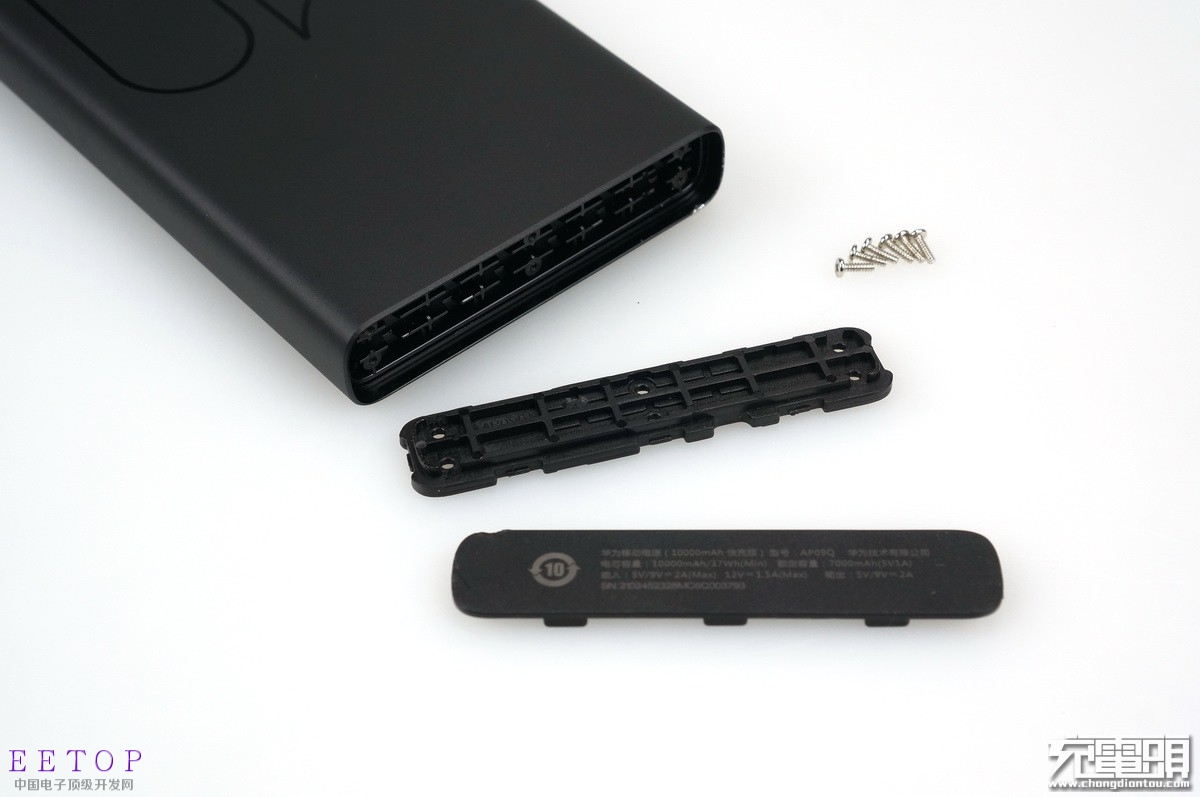

分離部件一覽，移動電源內框架、限位拉緊膠版、表面銘牌膠板。

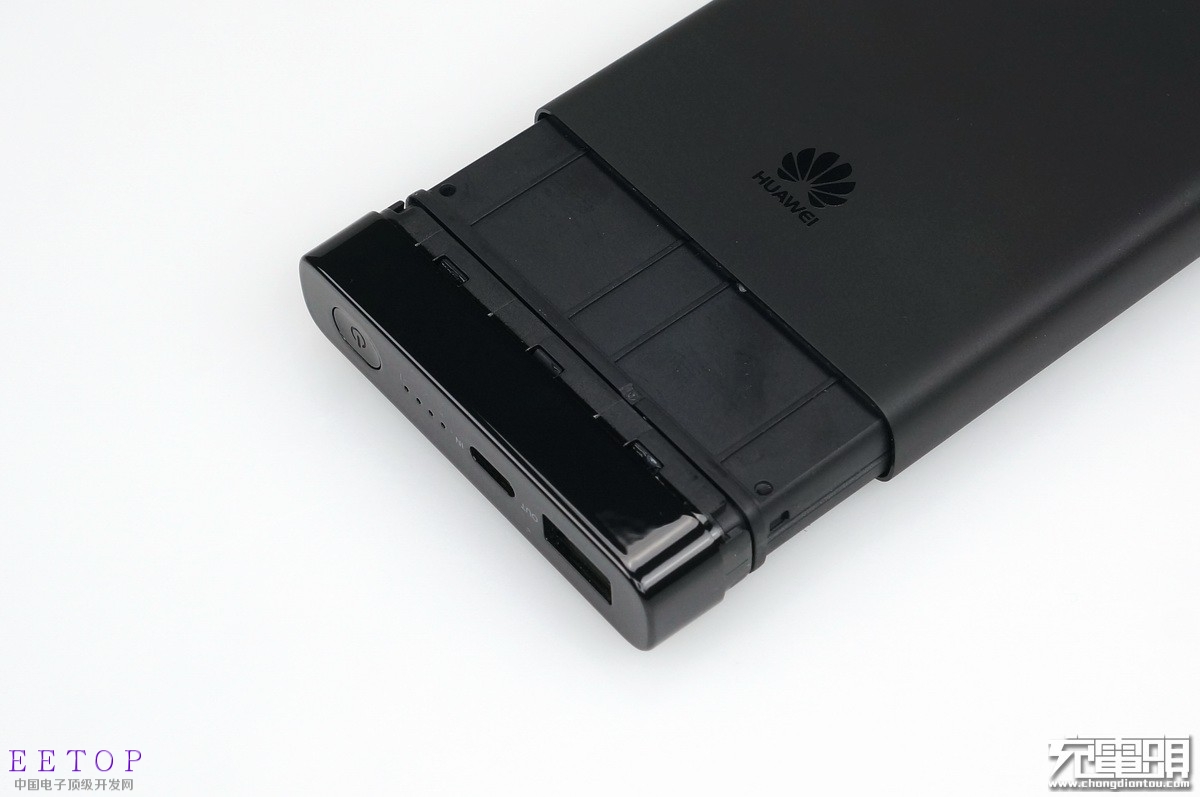

慢慢把內框架從不銹鋼殼體拉出。
內框架整體一覽。

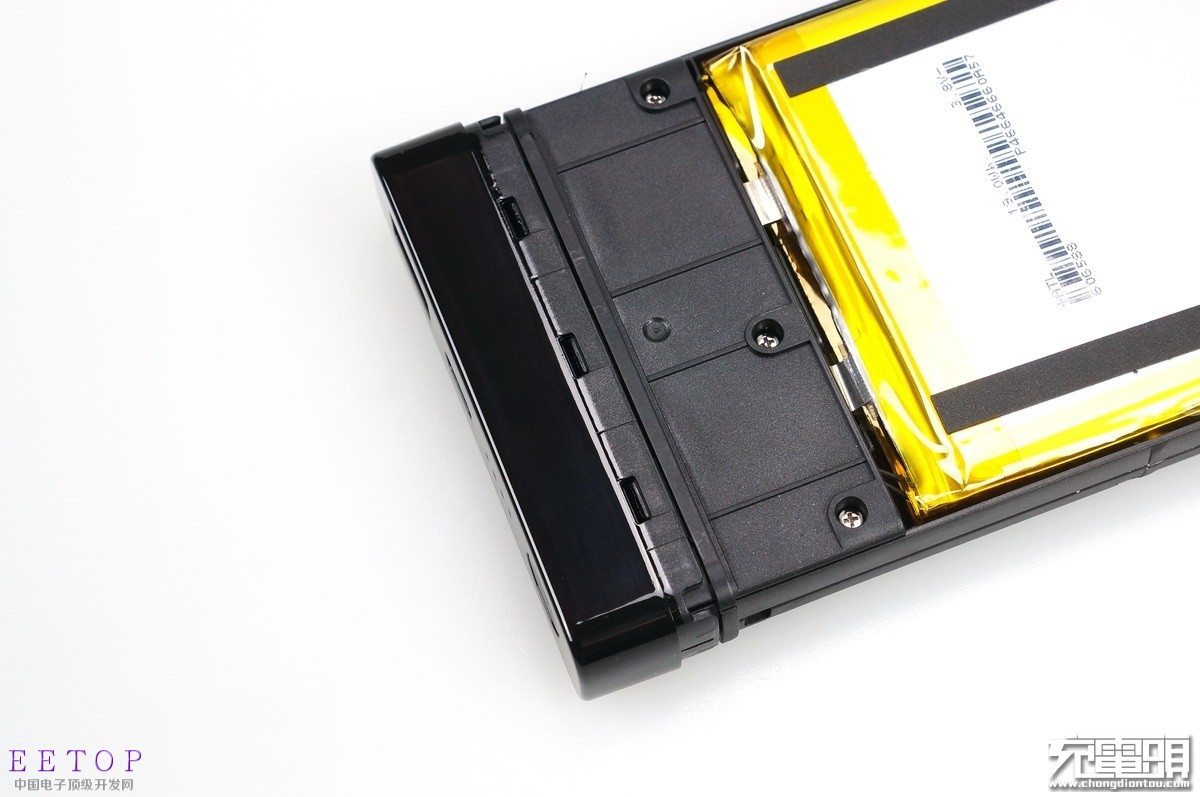

可以看到內框架與鋼琴漆的外蓋是兩個不同的部件，內框架還有半塊蓋板使用3顆螺絲鎖緊。

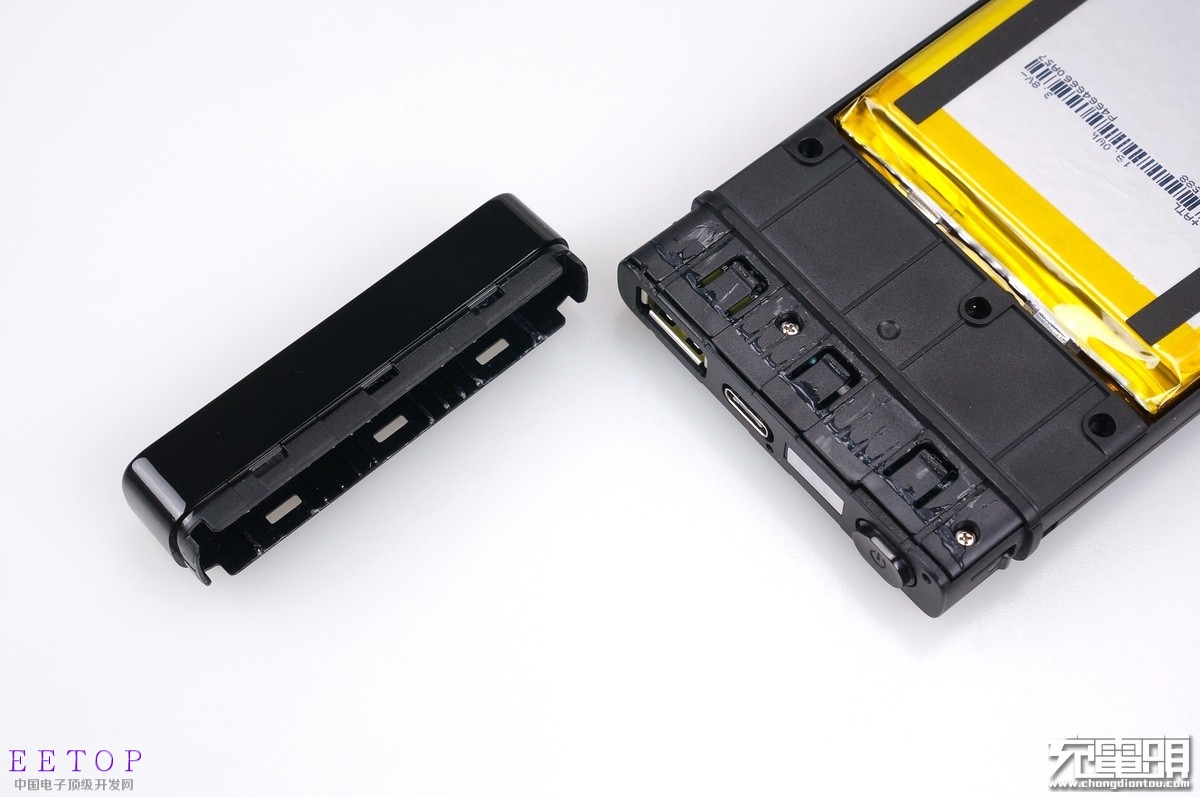

繼續分離鋼琴漆外蓋，除了8個卡口扣緊外，還使用了少量膠水粘附避免松動，加強部件整體性。

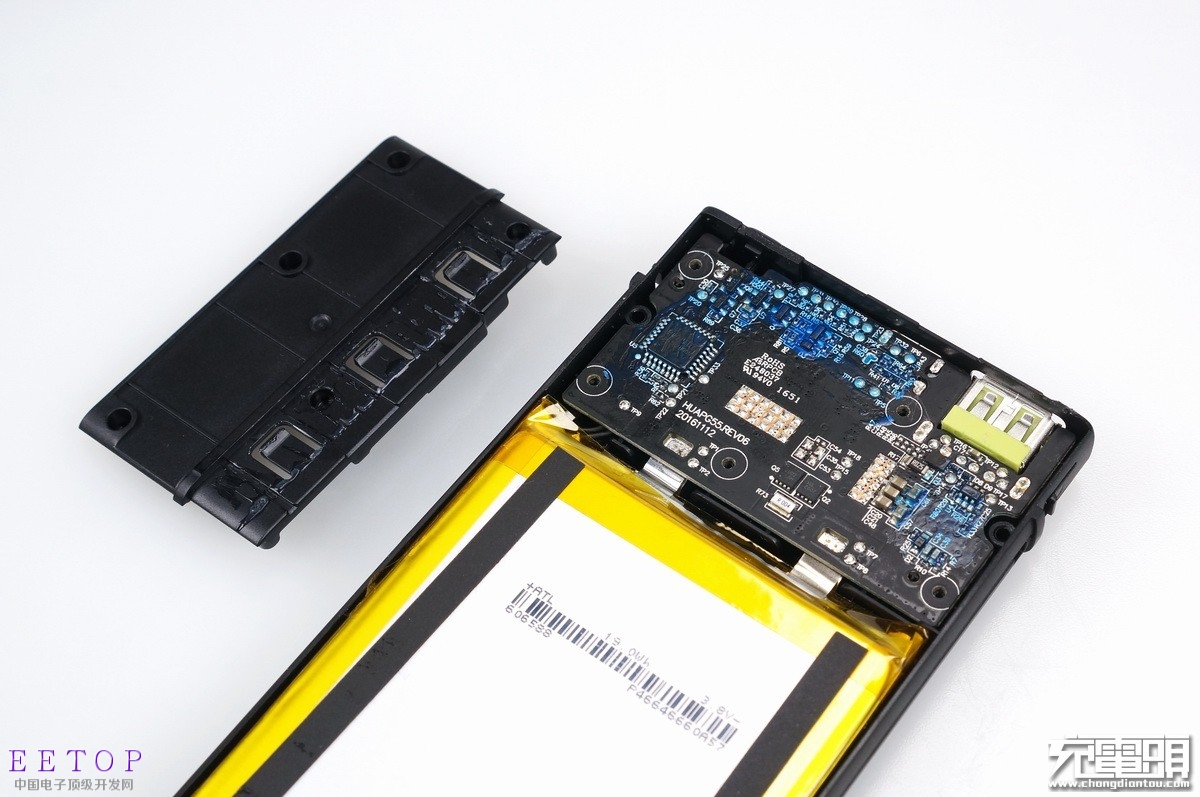

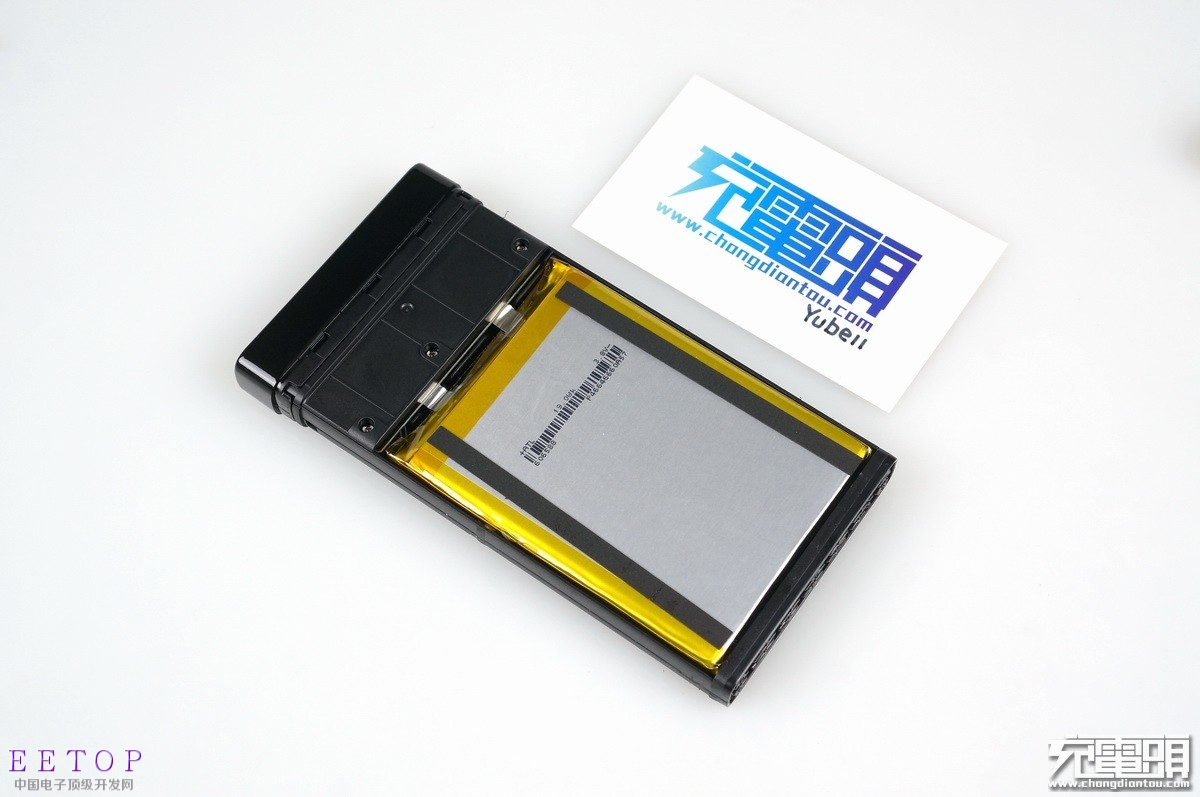

擰開3顆螺絲拆除蓋板就可以看到PCB了。

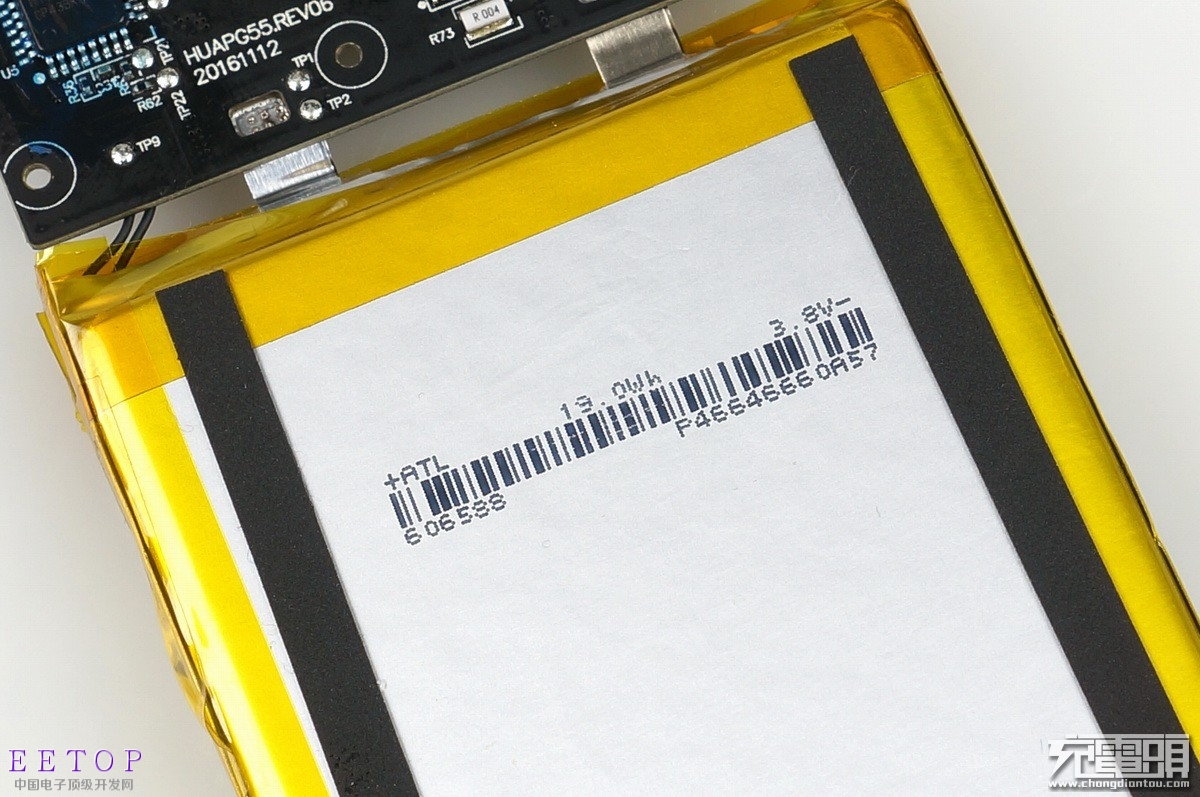

電芯使用的是兩片ATL 3.8V高壓電芯，5000mAh/19Wh，兩塊并聯組成10000mAh/38Wh電池組。

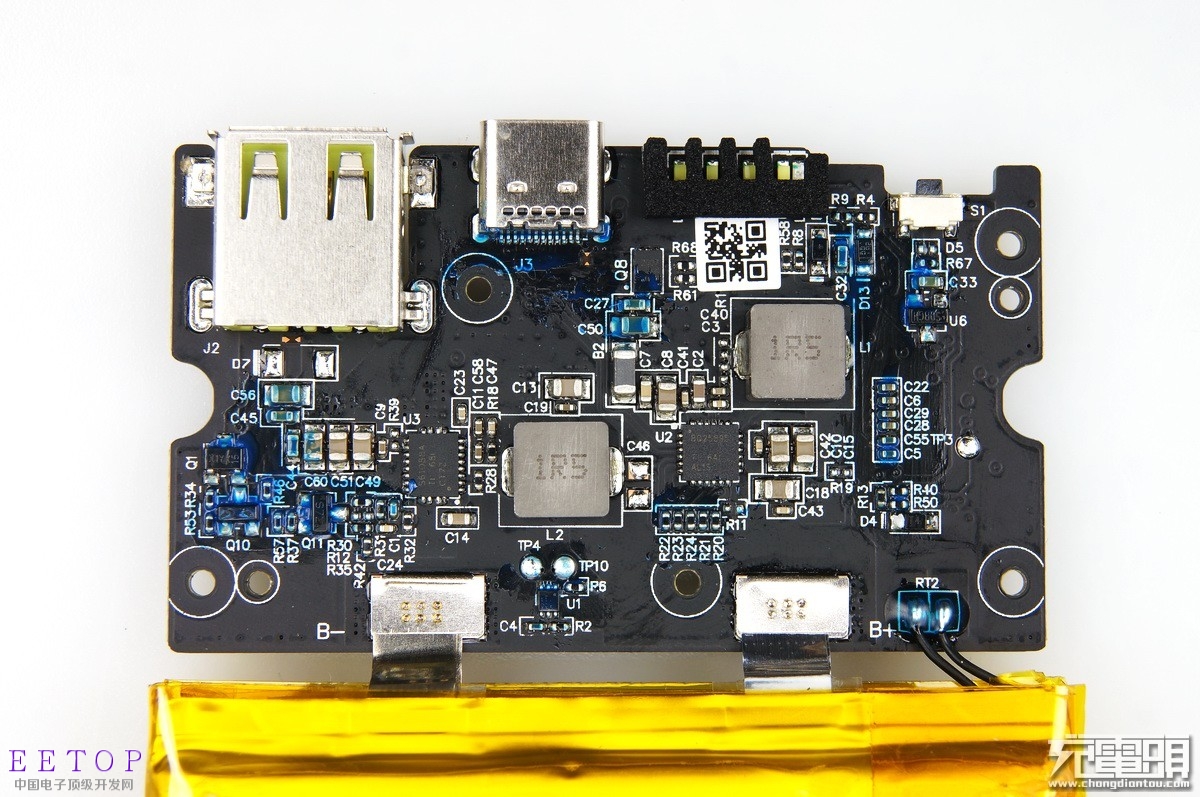

PCB正面一覽，可見多處使用了防潮披覆膠，潮濕天氣可以防止水汽在插孔分析進入后導致短路損壞。

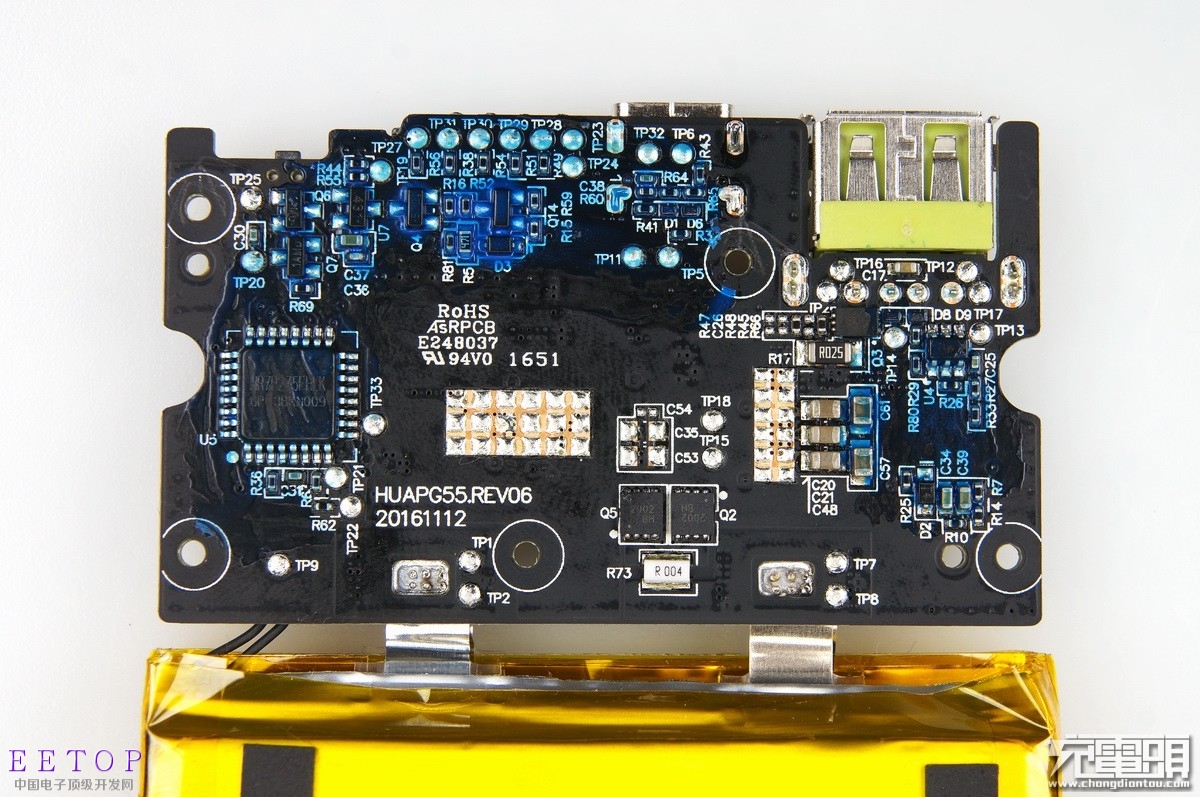

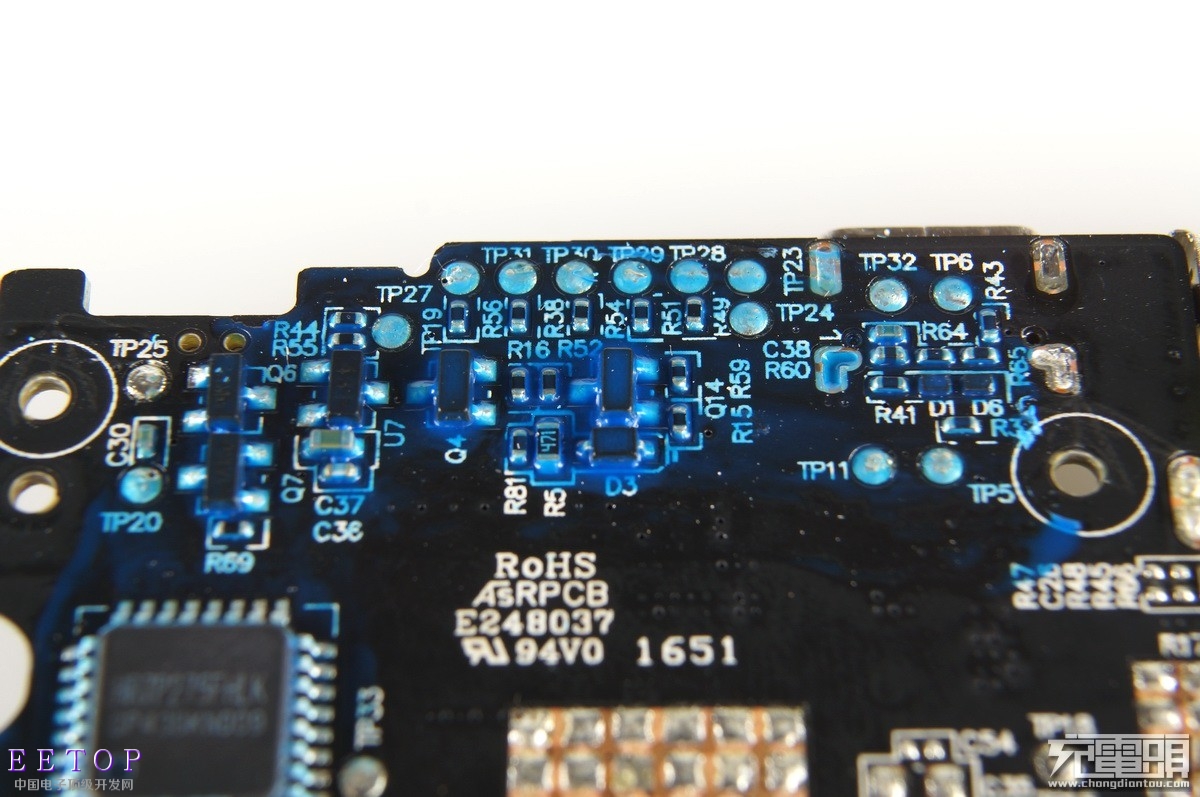

PCB背面一覽，同樣使用了防潮披覆膠。

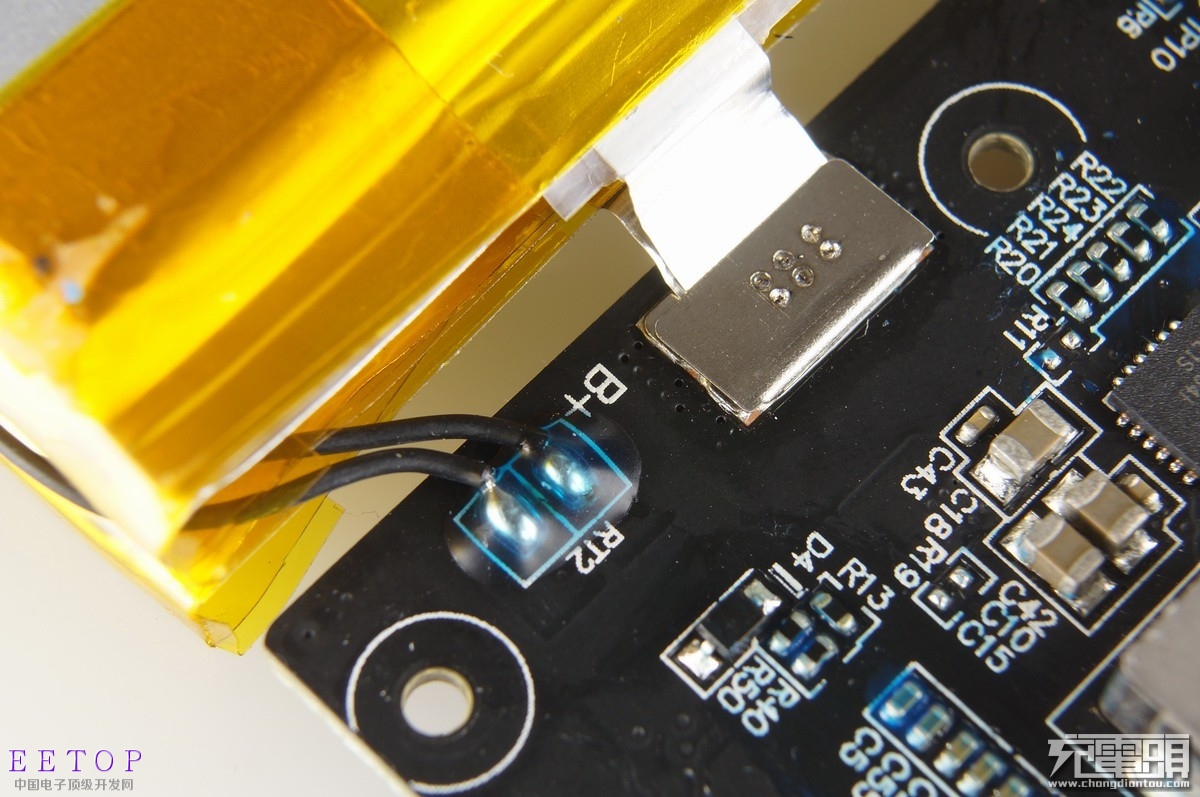

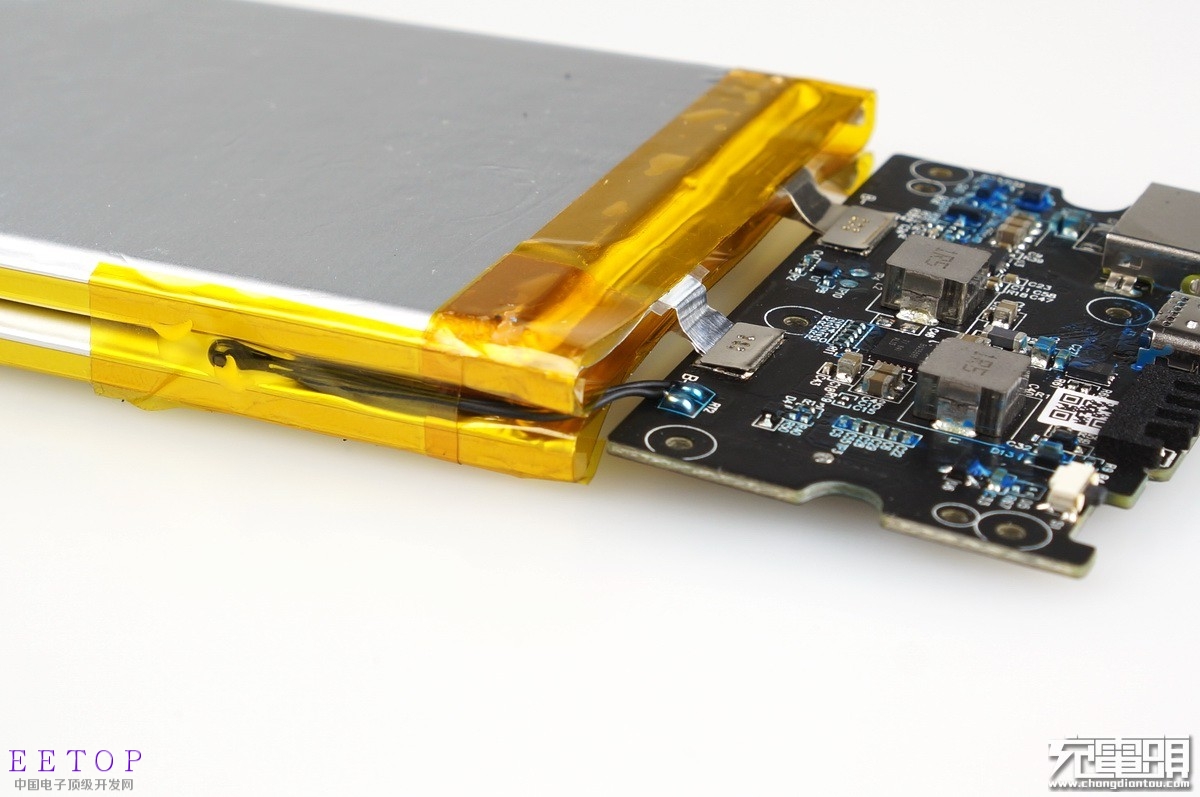

NTC 溫度探頭埋在兩片電芯之間，測溫更加準確。

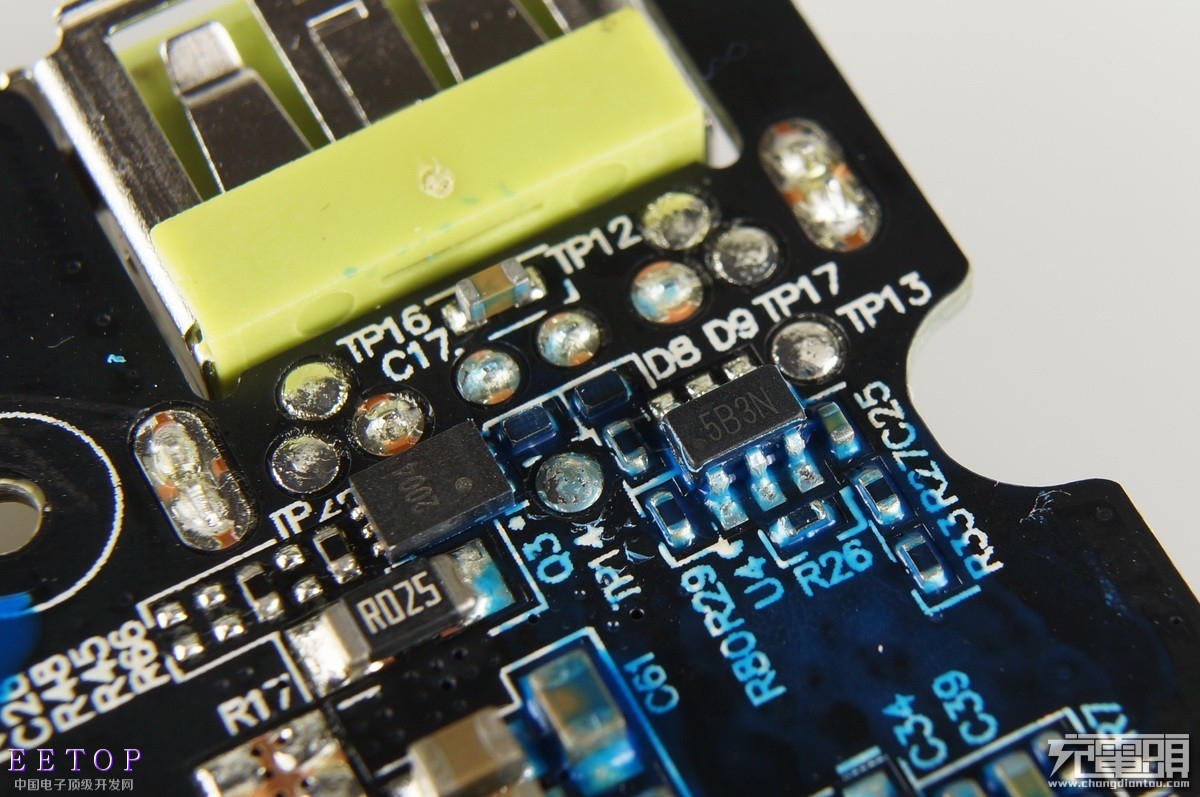

Type-A輸出口，檢流電阻MOS、絲印5B3N識別IC。

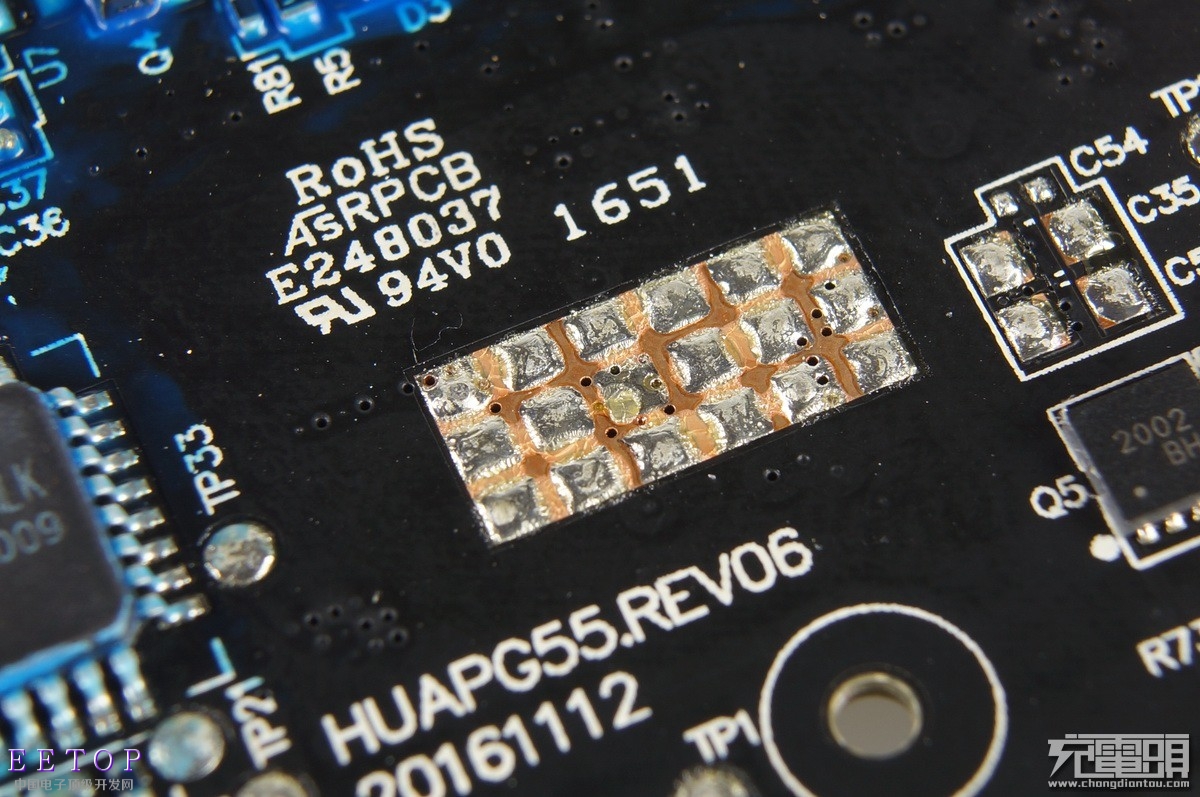

輸出IC底部位置露銅鋪錫加快導熱。

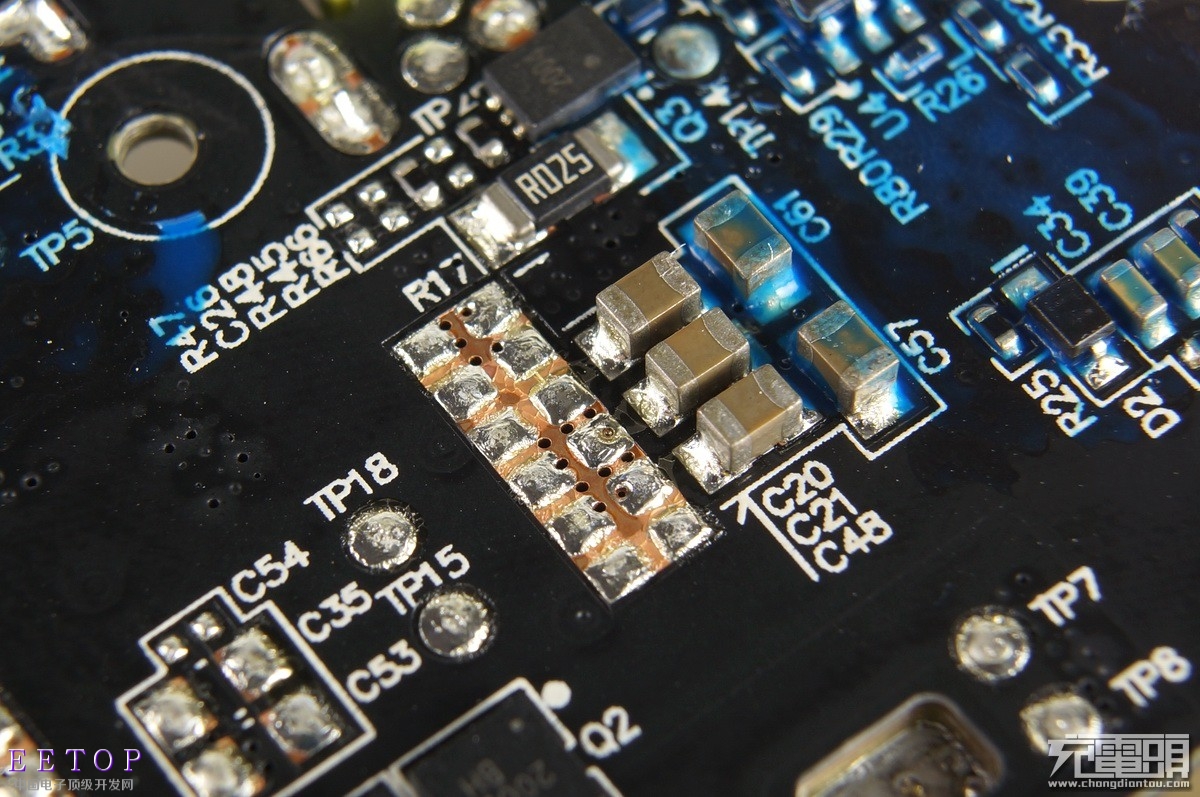

輸入IC底部位置同樣露銅鋪錫加快導熱。

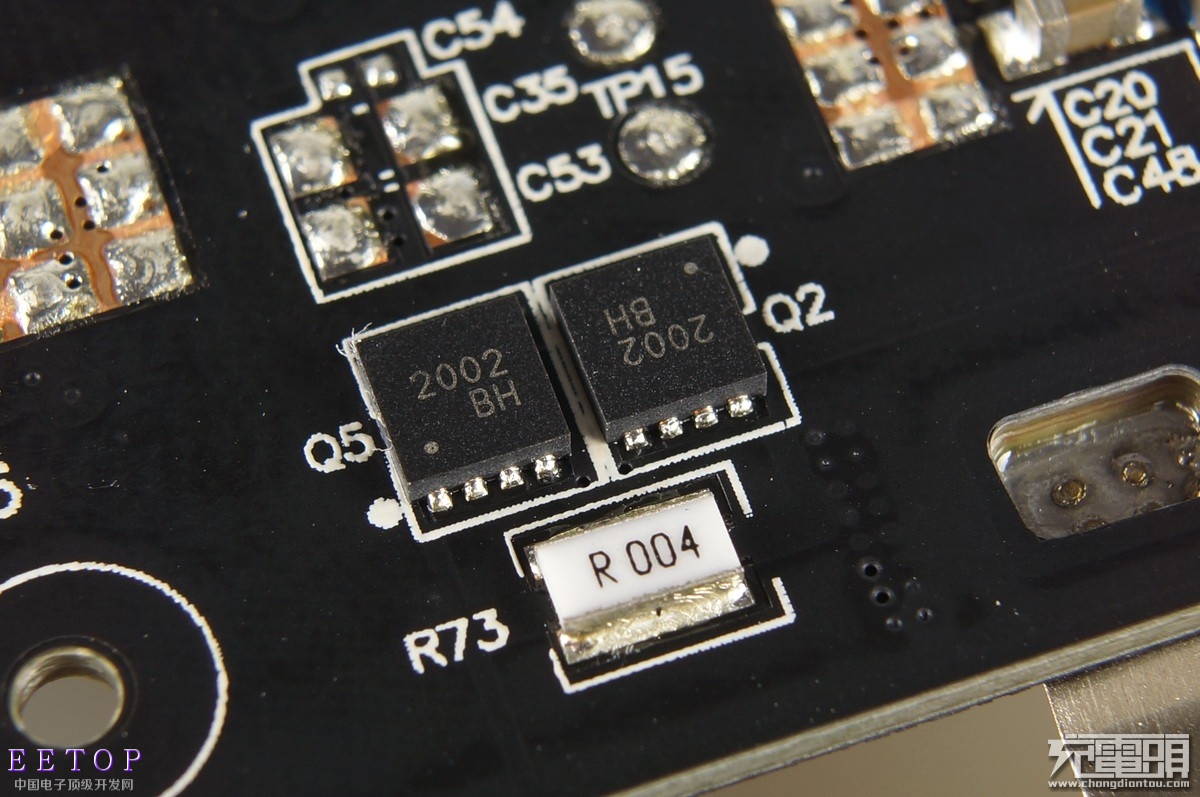

電池組保護板，低阻MOS+低阻高精度檢流電阻，背面是美上美電池管理IC。

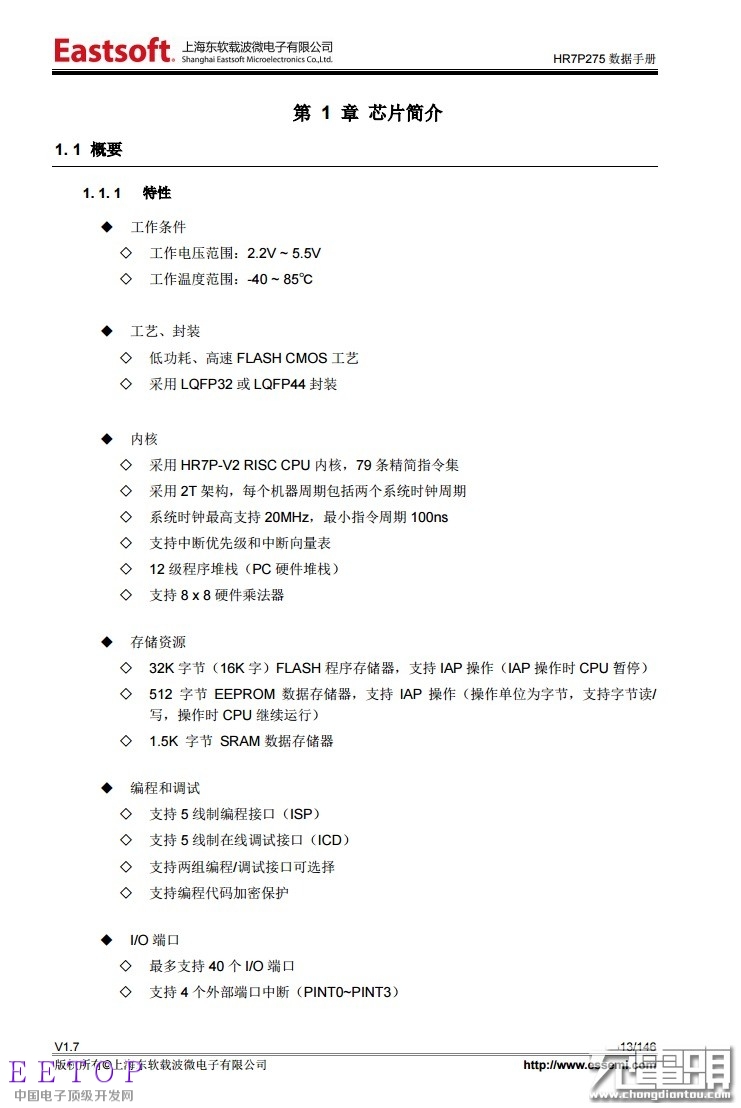

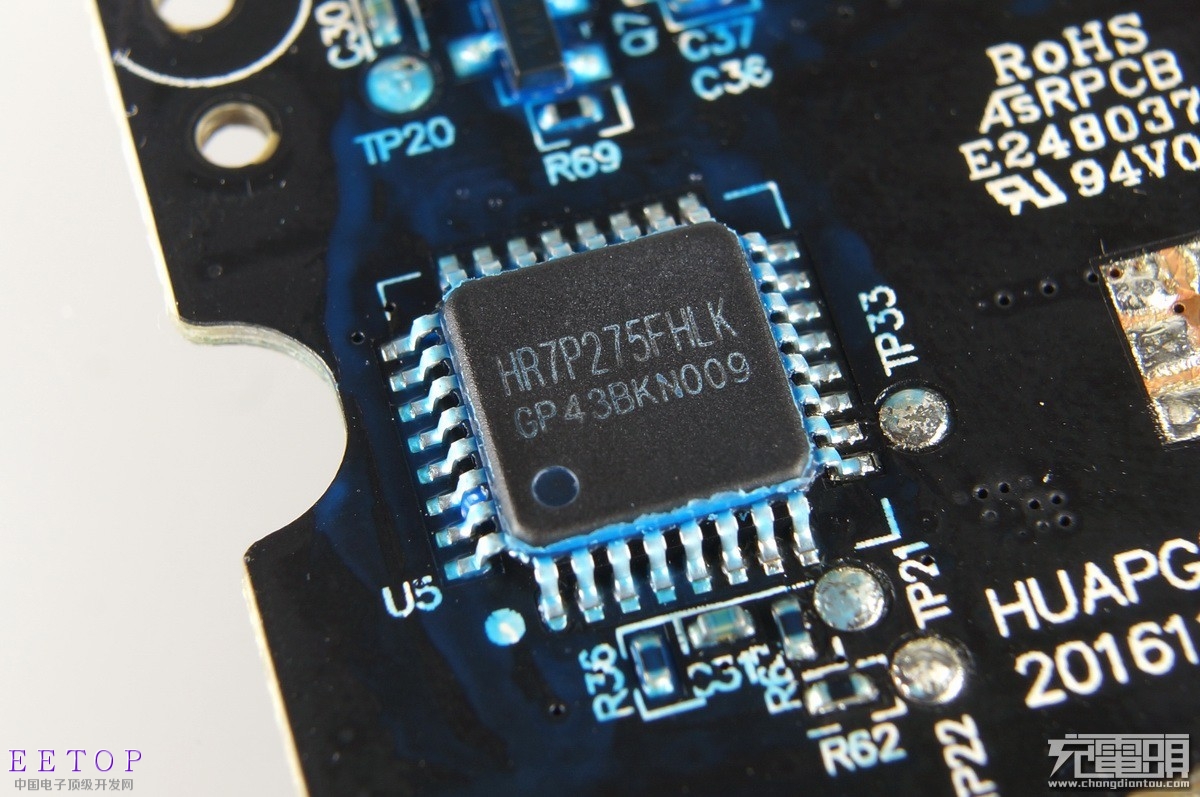

上海東軟載波微電子HR7P275單片機，8位MCU內置12bit ADC 12通道，工作頻率最高為20Mhz。
Type-C、電量顯示按鈕、開關全部使用防潮披覆膠處理。
Type-A、Type-C接口細節，同樣做了防潮處理。

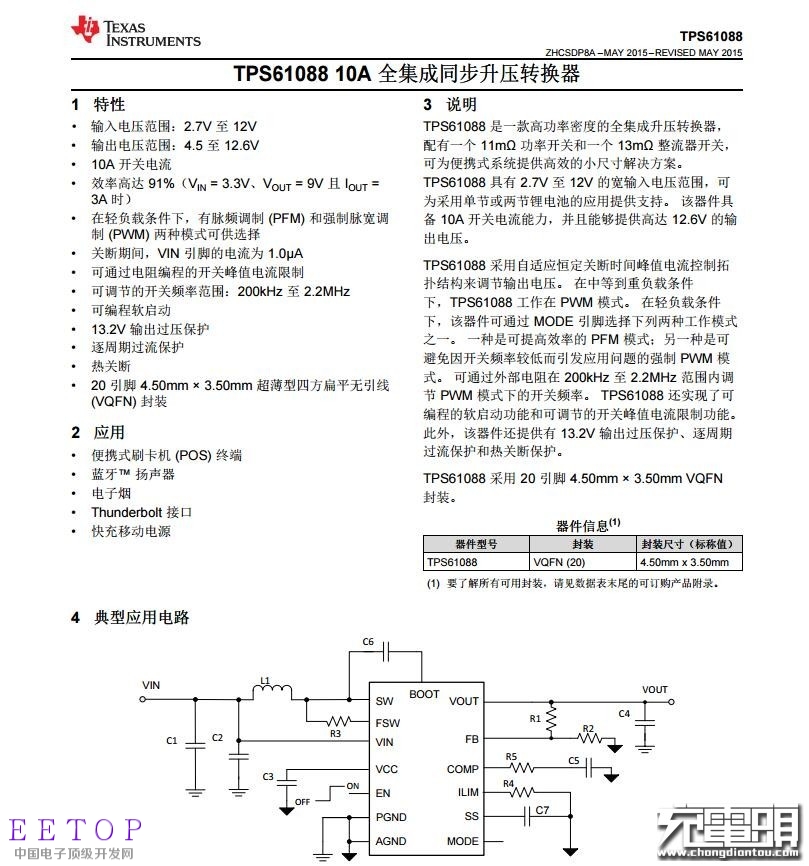

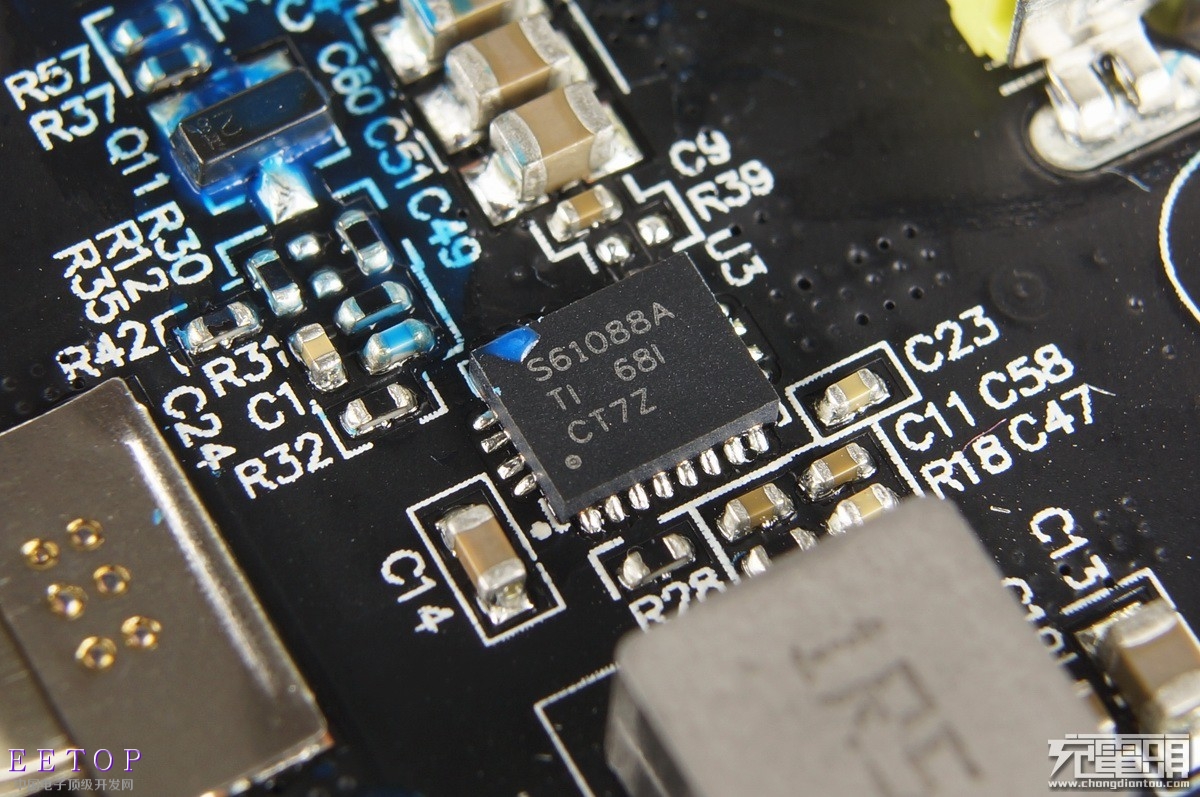

輸出芯片是美國德儀TI TPS61088，風靡業界的高效同步升壓芯片。

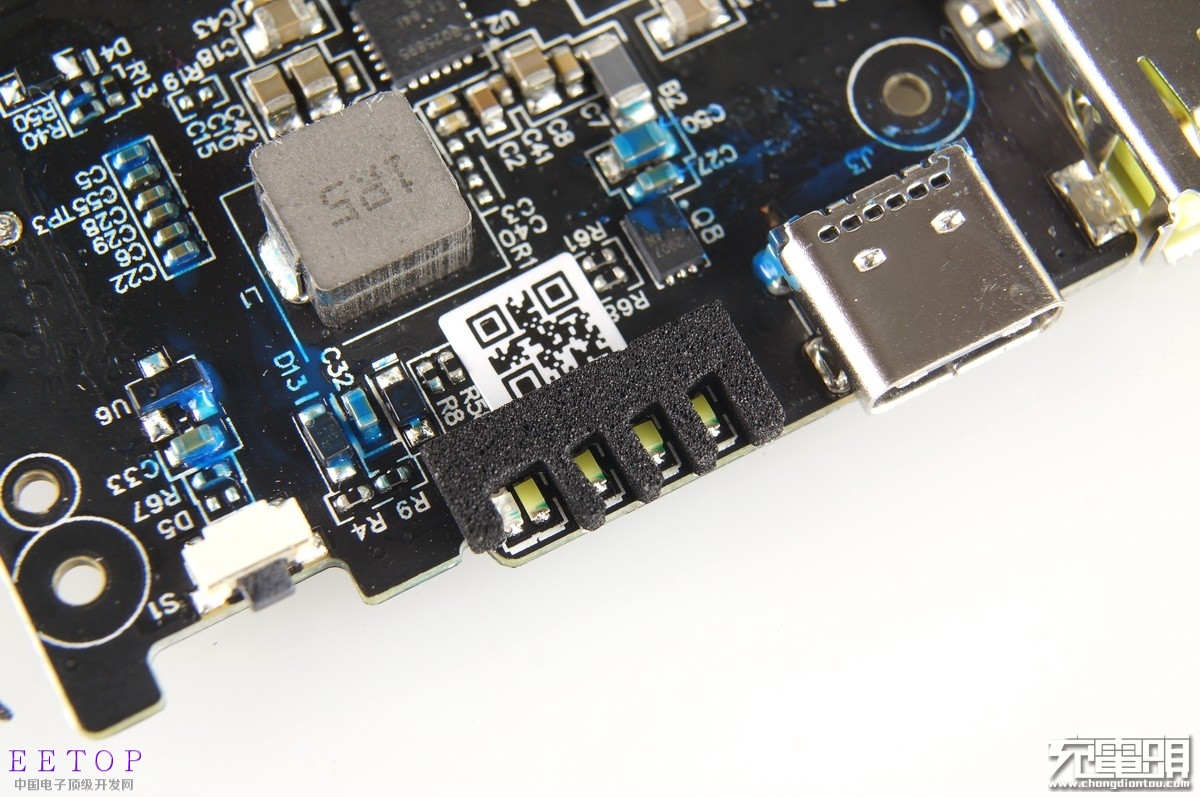

電量顯示使用遮光海綿避免串光影響誤判，可以看到在最左邊的格子內設置了2顆LED，黃色熒光粉的是白色LED，負責常規模式顯示，白色熒光粉是綠色LED，負責快充模式顯示。

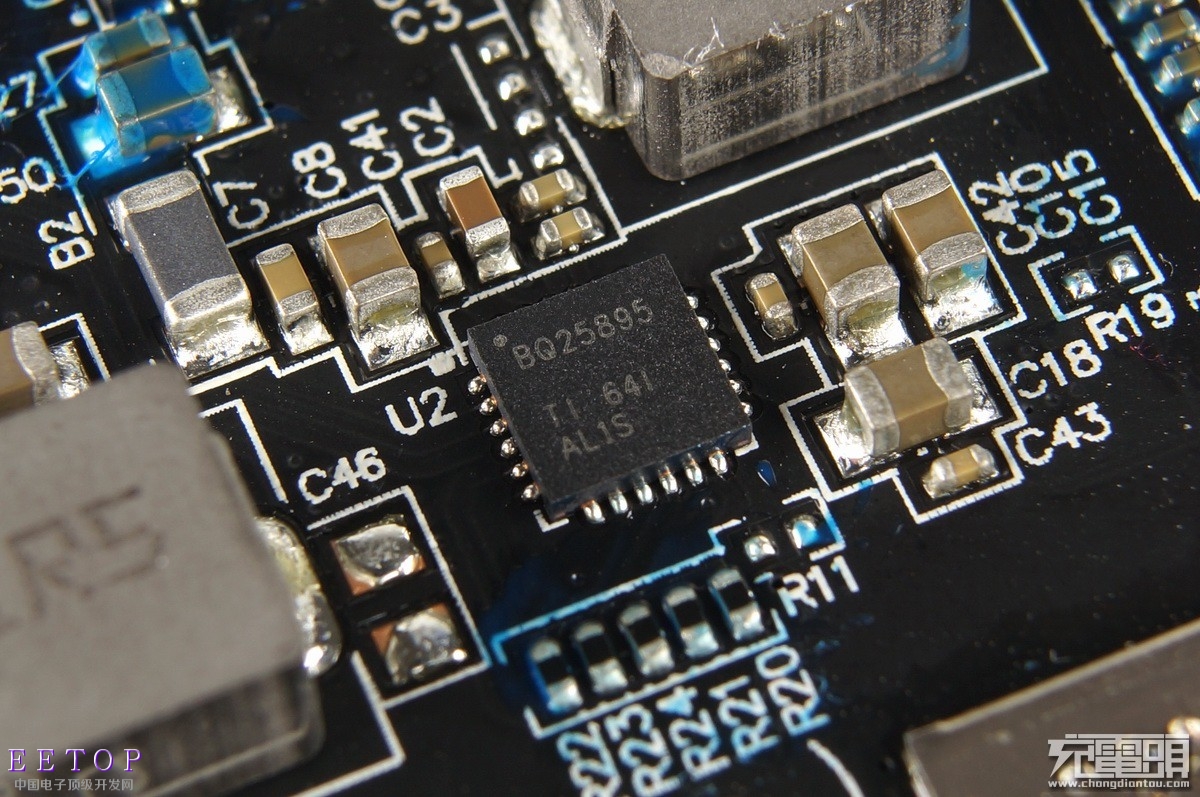

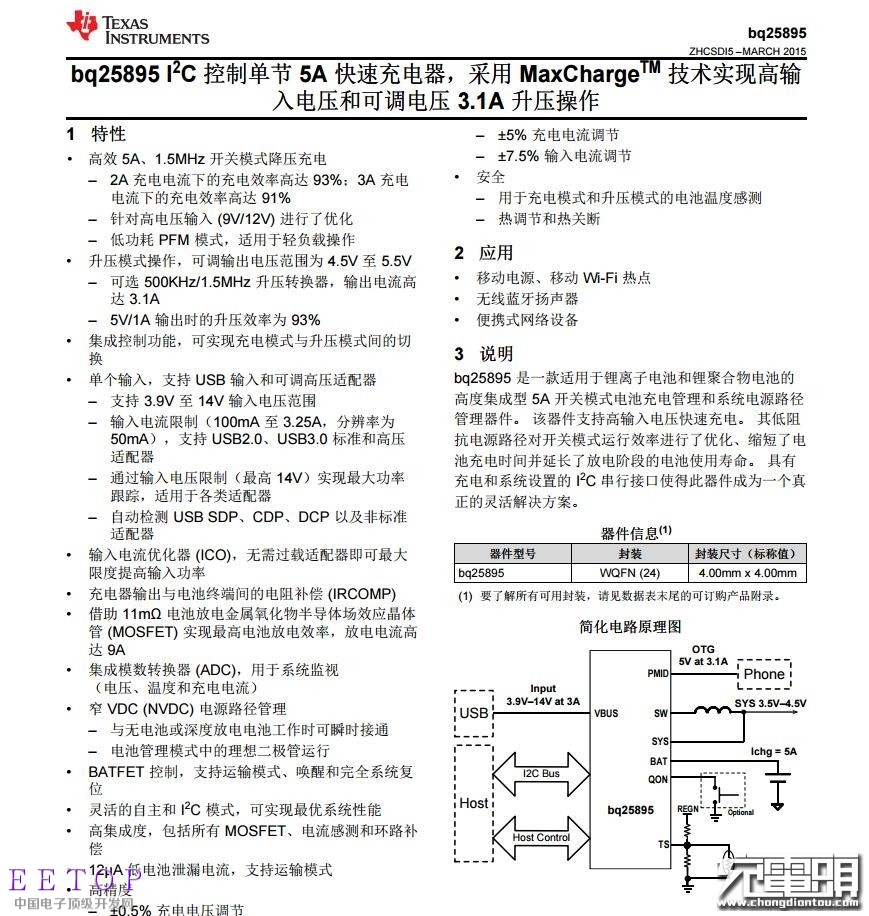

美國德儀TI BQ25895 同步降壓輸入芯片，與TPS61088搭配使用組成明星方案。
電池組NTC焊盤也做了防潮/緊固處理，電池組鎳帶焊接工藝是PCB上焊接銅片，再用銅片把兩片鎳帶包裹套起來后點焊，6個機焊焊點焊接工藝深度恰到好處。
總結：
華為移動電源快充版AP09Q測試完畢，使用灰黑色鋁合金殼體與鋼琴漆底蓋在設計上明顯是走商務風格，與之前推出偏向時尚活潑的榮耀AP08Q進行互補，用戶可以各取其需。使用了Type-A輸出+Type-C輸入搭配，能更好地對未來新興設備作良好支持。方案搭配上華為AP09Q選擇TPS61088+BQ25895這個明星組合高效同步方案，輸入輸出雙向18W快充，效率與發熱完全不用擔心。電路板使用防潮披覆膠、禁用多合一線的警示標語、雙色快充指示燈、鋁合金邊緣倒角、運輸緩沖包裝等都可以體現出華為處處注重細節，上一款AP08Q與這款AP09Q小編都給予極高的評價。
