汽車電氣化的技術趨勢及TI的戰略布局

電子化為汽車作到了所謂“新三化”功能，汽車會更智能、更有效率、更加安全，也會更綠色。按照汽車電子系統發展的演進，汽車新的應用又呈現出很多創新的潮流趨勢。不過，所有電氣化的目的本質上都是為了加速電力汽車和電動動力總成系統的創新，加速電動汽車和動力總成設計，減少排放，減輕重量級并通過減少機械部件從而提高汽車效率。

作為半導體元器件供應商，TI在全球30多個國家有10萬多客戶，銷售10萬多種產品。在最傳統的被動安全系統，即ABS系統和安全氣囊系統，TI占有非常大的市場份額。隨著汽車電子化不斷推進，TI的戰略布局也有了新的調整。目前，TI的整個方向是在致力于做好器件供應商本職工作之外，更多的精力則放在致力于作為系統級解決方案的供應商。

1、先進的駕駛輔助系統（ADAS系統）。汽車處理級芯片可以把整個ADAS系統應用不斷地先前演進?，F(xiàn)在配裝率越來越高的功能體現在自動泊車和盲點檢測，TI在這方面有比較成熟的方案，比如77G毫米波雷達，除此之外，TI還致力于在無人駕駛Leve4以及更高技術的研發和儲備。

2、汽車電子和照明。傳統汽車照明從原名的鹵素?zé)舻诫瘹鉄?，現在的技術往LED發展越來越變成主流。LED方面，TI有很多方案，尤其在照明方面，TI有自己獨創而且獨有的技術，TI基于這個技術可以提供整個汽車業內唯一的100萬像素的前燈方案，可以提供很多不同的體驗，投射非常多的交通標志和圖形。

3、信息娛樂系統和集群信息交換系統。將比較傳統的娛樂導航系統和模擬儀表盤系統結合是現在最流行的汽車娛樂和信息系統的交互方式，隨著整個技術的演進，整個系統會從模擬儀表盤越來越向數字儀表盤過程，以后會看到越來越多的TI DLP抬頭顯示在配裝里越來越高。TI致力于從傳統的組合，即娛樂系統和信息建設、面板系統的組合更多地往駕駛座艙一體式娛樂信息、交互系統去發展，使得整個駕乘體驗和駕駛安全性更加好。

4、新能源汽車和動力汽車。從傳統的內燃機（ICE）到雙混的混合動力汽車（HEV）到電動汽車（EV），汽車動力學上，一直都致力于怎樣提高整車的效率。整個行業都是圍繞著減排節能在做非常多的不同的創新。輕混上，在自動啟停上能夠完成能量的回收，使整個燃油效率更高；純電動汽車上也有新技術，就是電動扭矩輔助，使汽車在同樣輸出的效率上它的推動力更強，從而達到節能的目的。在這個領域上，TI所提供的芯片方案，想達到的最終目標，是使得整個新能源汽車變得更加有效率，更加節能和安全。


汽車的發展其實是汽車引擎的發展

一個汽車的發展其實也是汽車引擎的發展，也就是通過汽車引擎的發展我們走向零排放的發展。汽車從輕混合、中混到現在往完全混合和插電式混合發展，越來越多的汽車是從雙擎內燃機加上電力馬達兩個驅動引擎往純電動方向發展。怎樣提高電力發動機馬達的效率，讓板上充電的時間更短；怎么計算形勢里程精度，這是純電動汽車非常關鍵的一個技術，因?yàn)樗鼪](méi)有一個備份傳統的內燃機系統。

現在汽車有四大最重要?jiǎng)恿σ?，是保證整個系統能夠高效、節能、綠色、運營的基本。
— INV電力動力輸入系統：怎么樣使電力轉化成動力的主要轉換系統。
— DC/DC板上電源管理系統：是整個Powertrain系統，純電系統下非常重要的管理系統。
— BWS：電池管理充放電，電池管理的精度測量。
— OBC板上的充電系統：現在純電車以及插電式混合，需要板上充電系統能保持它對電池充電非常有效率。

TI的主要產品包括模擬和嵌入式處理，在這兩個方面有持續不斷的很多創新總體是朝著更高效，更安全，更環保的方向提供精密的監控和保護。如開篇所提，TI現在致力于作為系統級解決方；案的供應商，目前在TI的官網上，提供有很多的“參考設計”，基于汽車領域的系統參考涉及有340，涵蓋ADAS、Infortainment、BODY和Lighting、被動系統（包括VE/HEV），其中EV/HEV下面有四大系統，包括OBC、DC/DC、Traction invert和BMS。汽車的設計實際是非常長期的過程，如果改設計是個非常大的工程。TI基于參考設計會提供一些全套的系統解決方案，能夠有效降低設計人員的門檻，把設計周期減少，能夠從原廠提供更多放心的報告。

BQ79606-A新能源汽車電池管理系統

基于TI BQ79606-A新能源汽車電池管理系統的參考設計，可以提供新能源汽車從12V電池系統到400V電池系統，甚至還可以再往上擴展到800V、1.5KV。電池串?dāng)?shù)來講，一部汽車里電池系統會有很多種可能性，第一種是12V，這是每部車子都有的，而且傳統上是鉛酸電池；第二，48V電池，在中混情況下會引入一個48V電池；第三，400V，一般情況下HEV和EV大部分的工作電壓都是400V。下一步電池系統有可能會做到800V。


BQ79606-A新能源汽車電池管理系統

 BQ79606-Q1這個參考設計基于BQ79606系統，它有很獨特的特點。主要體現在以下幾方面：
1、支持電氣化傳動系統中的大型電池組配置。每個BQ79606是6個通道的，可以測量6個電芯的電壓。通過菊花鏈的堆疊技術，它可以讓整個系統支持到48V、400V、800V甚至1.5KV電池包的模組。
2、多個cell電壓同步精確測量：在所有的電池管理技術方案里，比較特別的特點，對于多個電池核心，它的電壓測量是同步進行的，即每一個通道都是對應一個單獨的ADC，就是模擬開關，它可以同步采樣。這樣的好處是后面電池做SOC（充電管理算法）的時候會提供很大的便利性，同時對精度也是很大的提升。
3、12V、48V至400V、800V至1.5kV范圍實現極高測量精度（<1%誤差）。這是一個非常高的指標。
4、集成輔助ADC，可在擴展溫度范圍內監控電芯溫度。具有集成保護的6通道精密電池監視器，每一個通道都是同步測量的。同時在每一個BQ79606芯片里，單獨以電芯、電壓測量的獨立輔助ADC。在電池包設計的時候，溫度是非常重要的，電池包工作不管是過低還是溫度過高都是有風險的。一個單獨輔助的集成ADC可以提供單獨溫度測量通道。
5、小外形尺寸：20mm x 40mm解決方案
6、最高安全等級：幫助達到道路車輛標準安全標準ISO 26262的最高安全目標，即ASIL D級。

BMS最主要的是計量芯片，周邊的是通信芯片，溫度傳感器等，有非常多的系統。現在電池包的模組化越來越靈活，在電池包的設計上，電池包分解成模組的話，這里的設計挑戰是，當模組串的越多，通訊的衰減、通訊的可靠性是最大的設計挑戰。隨著模組串的增多，通訊性能的衰減甚至極有可能到達有問題的地步，這是衡量它的指標或者衡量它的設計挑戰。

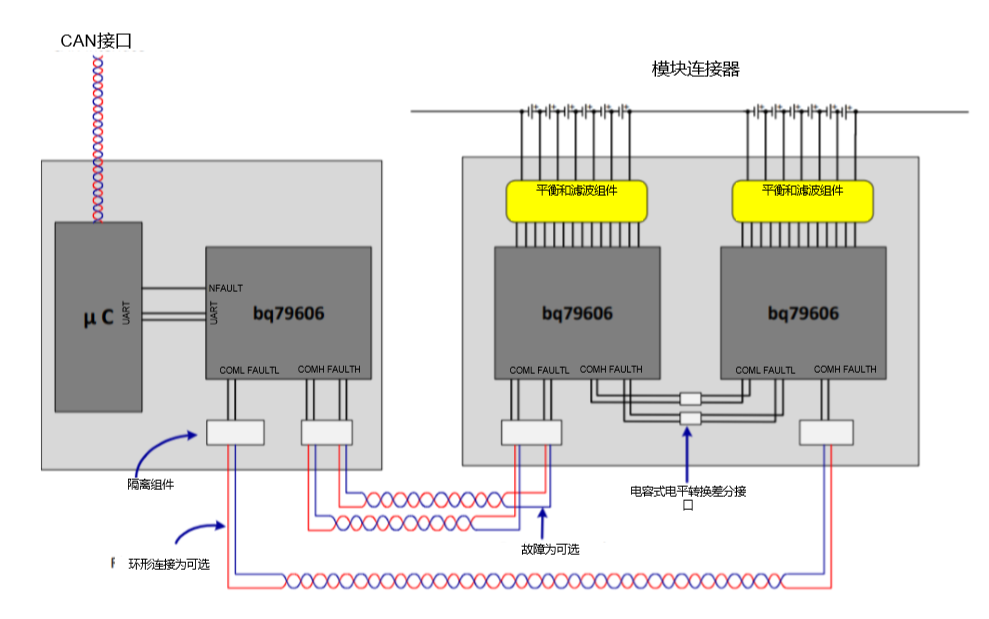

通常，現在的電池包采用的常用通信方式有兩種，一種是菊花鏈，一種是CAN的Network。BQ79606采用的是菊花鏈的通信方式。傳統的菊花鏈只是把信號直接傳遞，原樣傳遞，TI在此基礎上又做出了兩個很重要且獨特的技術創新。第一，它的信號傳遞是通過整形以后再傳給下一級，所以它對菊花鏈整個通信的可靠性，即使信號從第一級傳到最后一級，它的波形是不會發生很大的降級，這就保證了在復雜的噪聲環境里，它的通訊可靠性以及鏈路整個可靠性；第二，它提供一條回路（回環），整個菊花鏈不是一條線串出去到and就結束的，而是有進有出串回來，這樣當中間節點斷的時候可以從另外一條回環的路回來。再回到CAN的Network，它是每個測量單元旁邊放一顆MCU，這個MCU讀取DMS芯片的數值，再通過這個MCU把整個CAN網絡把所有節點都串起來。菊花鏈相對CAN的Network來講，最主要的優勢是整個系統成本要低。因?yàn)樵诰栈ㄦ湹耐ㄐ啪W(wǎng)絡里是不需要那個額外的單片機和額外的CAN的Transceiver，相應的電源也會減少。

TMP235_Q1高精度溫度傳感器

在新能源汽車里，不管是在Traction invert動力牽引的馬達驅動系統還是BMS，或是在DC/DC、OBC，這些電子電氣化設備里都會有千瓦級的功率流過這些器件，這帶來的熱的問題是非常顯著的。熱會帶來兩個問題：過熱會損壞一些精密的電路系統，更糟糕的情況，可能造成車輛的損壞。在這種情況下，不管是在任何一個部件里，溫度的監測和保護都是非常重要的。

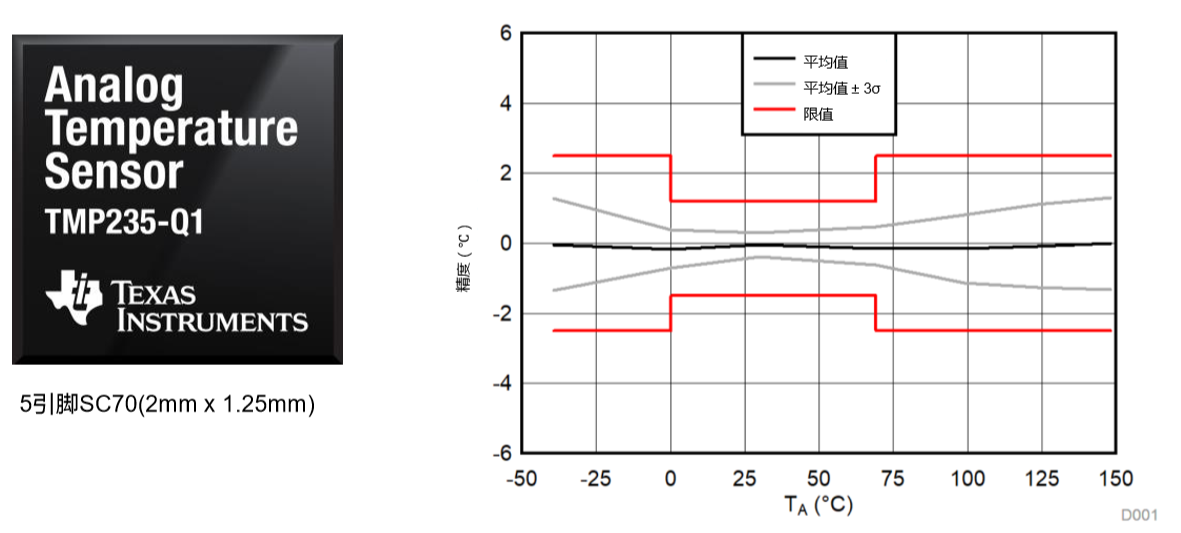

TPM235-Q1 溫度特性曲線


所有的半導體器件，它的特性會隨著溫度和壽命的變化而有所變化。這個變化可以根據它的特性和材料、工藝都會有區別。在線路板上很多電子的熱，當前的控制技術還是靠半導體的溫度傳感器。TPM235-Q1芯片是TI目前精度最高的一個溫度傳感器，用于動力總成系統設計，在千瓦級的功率等級下，保護動力總成系統免于過熱，可以提供-40到150攝氏度工作溫度范圍之內，全范圍可以提供正負0.5攝氏度的溫度測量精度。

UCC2170_Q1隔離式SiC和IGBT柵極驅動器

汽車或新能源汽車總體的發展方向是更安全、更綠色、更節能。整個汽車設計系統挑戰來看，怎么樣持續提高功率密度，提高功率使用的效率，這兩個角度一直存在設計挑戰。為了提高功率密度和提高能源使用效率，也不斷有新的技術被引用。

在所有的電子變換，或者電子到物理、力距變化的過程中，最后功率級的實現都是用傳統的IGTB，再功率一點是MOSFET，以及再高功率的IGBT。現在主流的是IGBT，越來越多的碳化硅或氮化鎵技術的引入。為了很好地驅動這些大功率的功率級元器件以及代表了新技術方向的功率級器件，就需要更高性能、更安全的柵極驅動器。


UCC21710-Q1 評估板

基于新的IGBT和碳化硅功率器件的柵極驅動技術和電源編制，TI同時推出了兩個新的關于IGBT和碳化硅的柵極驅動器。UCC21710-Q1是一個帶隔離的IGBT或者碳化硅功率管的柵極驅動器，它有幾個顯著特點：
— 高驅動強度，峰值可達±10A的驅動電流，并且它的驅動是可編程的；
— 在保護方面，響應時間為200ns的過流檢測可實現快速的系統保護，讓整個系統更安全；
— 系統可靠性強，它是帶隔離的，TI利用業界領先的增強型隔離電容隔離技術，延長絕緣層的使用壽命，抗浪涌能力高達12.8千伏。
— 高度集成，減小系統尺寸，通過集成的緩沖器和傳感器，減少外部器件，同時使用隔離的模擬脈寬調制傳感器，提供精確的溫度、電流或電壓感測，可以讓整個外圍電路更加簡潔。

直流快充的設計挑戰，及TI的最新設計參考

 針對電源開關器件，TI近期也推出了最新的產品LM5180-Q1，它是65V直接輸入，集成100V/1.5A MOS管、功率管的PSR反激式DC/DC轉換器，具有超低靜態電流，無需光耦或變壓器輔助繞組，由12-V汽車電池直接驅動，以降低中間電源軌發生故障風險，對整個系統成本的降低也是一個幫助。效率上來講，它可以提供輸入電壓在很寬的范圍之內，輸出的電流也是在很寬的范圍之內，相當高效，而且線性度非常好的電源轉換效率。

直流快速充電，從電網到直流快速充電樁，它實際上提供了高壓直流電源進去，旁路了汽車里的OBC，直接用一個高壓直流電源進入到OBS里對電池組進行充電。直流快速充電功率會從20kV到340kV，這是目前設計實踐中常見的功率等級水平。相應的它的直流電壓可以到1000V，充電的電流可以到400A，整個充電時間會控制在15-30分鐘，這是目前比較常見的設計。在這里，不管是從功率還是高壓，還是大電流，還是對于短時間大功率注入電池的時間所帶來的安全方面的考量，都是在這個直流充電系統里很大的挑戰。這樣的設計挑戰里就需要充電系統能夠提供更高的能量密度，更高的電源轉化效率。

基于這些直流快速充電的挑戰，TI做出的最新參考設計TIDA-010039，它是一個基于碳化硅的三相AC/DC雙向轉換的參考設計。它的工作效率，電源轉換效率可以達到98%，基于碳化硅技術，在目前功率器件技術水平之上可以提供最大化的功率密度和能量密度，滿足Combo-1電動汽車充電標準，800V直流充電可以輸出高達10kW的輸出功率。

總結

從整個汽車設計系統挑戰來看，怎么樣持續提高功率密度，提高功率使用的效率，這兩個角度來看是一直存在設計挑戰的。為了提高功率密度和提高能源使用效率，不斷有新的技術被引用。如V2G是當下或下一個技術發展的方向；氮化鎵和碳化硅是兩個獨立發展的比較新興的技術，這些新興的技術一方面會快速發展，另一方面會為整個市場帶來很多新的技術革新，比如更高的功率密度，更高的電源轉換效率。

在汽車領域上，TI所提供的芯片方案，想達到的最終目標，使得整個新能源汽車變得更加有效率，更加節能和安全。自從有汽車以來，TI一直致力于兩個方向的汽車發展：一是怎么把汽車做得更有效率，更節能，這個節能包括傳統的汽油、燃油節能，以及后面的電力系統；二是排放，為什么現在全球汽車市場越來越往電氣化，包括往可替代的新能源汽車上發展。
