Allegro Microsystems, LLC 推出新型電位隔離電流傳感器 IC

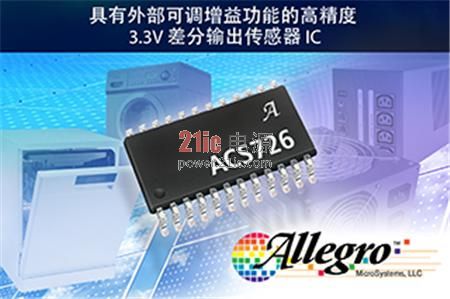

2014-09-08 21:27:01 本站原創Allegro MicroSystems, LLC 推出了一款新型 Allegro 電流傳感器 IC，該 IC 可用于工業、商業和通信系統的 AC 電流感測，是一種經濟實惠、精確的解決方案。Allegro’ 的 ACS726 是首款含有可通過外部 RC 網絡調整增益和帶寬的全差分后端放大器的電流傳感器 IC。該后端放大器是完全獨立的，在不用時可以斷開其電源以降低功耗。該器件的全差分輸出提供了更加卓越的輸出偏置漂移和共模噪聲抵抗能力。
該器件采用封裝設計，便于客戶使用。典型應用包括電動機控制、載荷檢測和管理、開關式電源和過電流故障保護。
該器件具有精確的低偏置線性霍爾傳感器電路，且其銅制的電流路徑靠近晶片的表面。通過該銅制電流路徑施加的電流能夠生成可被集成霍爾 IC 感應并轉化為成比例電壓的磁場。通過將磁場靠近霍爾傳感器，實現器件精確度的優化。精確的成比例電壓由穩定斬波型低偏置 BiCMOS 霍爾 IC 提供，該 IC 已進行封裝后精確度編程。
當通過用作電流感測通路的主要銅制電流路徑(從引腳 1 至 6，到引腳 7 至 12)的電流不斷上升時，器件的輸出具有正向差分電壓 (VOUTP – VOUTN)。該傳導通路的內電阻通常是 1.1 mΩ，具有較低的功率損耗。
傳導通路的接線端與傳感器 IC 信號引腳(引腳 13 到 24)之間電氣絕緣。這使得 ACS726 電流傳感器 IC 可以在不使用高端差分放大器或其他昂貴的絕緣技術的情況下用于高端電流感應應用中。
ACS726 采用薄小型表面安裝 QSOP-24 封裝(后綴 LF)。引腳框采用 100% 霧錫電鍍，可與標準無鉛印刷電路板裝配流程兼容。除倒裝法使用的當前豁免于 RoHS 的高溫含鉛焊球外，該器件內部不含鉛。器件(不包括 BAE)在出廠裝運前已完全校準。
