Vishay推出新款手勢控制傳感器演示板
2013-11-19 11:09:36 本站原創日前，Vishay Intertechnology, Inc.(NYSE 股市代號：VSH)宣布，該公司的光電子事業部推出專用演示套件，可演示使用一個數字式接近傳感器和兩個分立的紅外發射器，為任意設備增加非接觸式向右劃、向左劃、探測距離和進行點擊操作的簡化方法。演示套件現可訂貨。

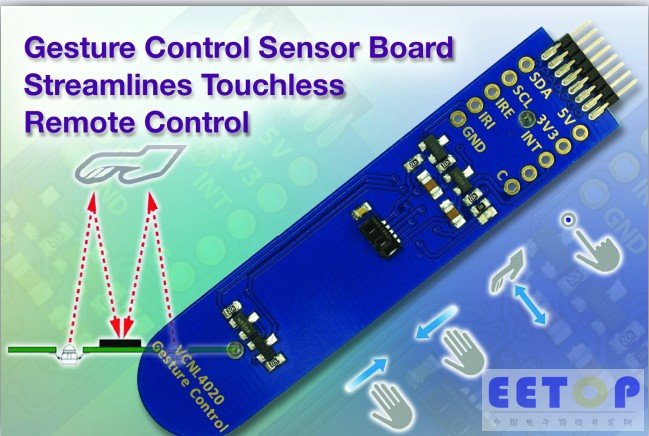

Vishay的新款手勢控制傳感器演示板包含一顆Vishay Semiconductors VCNL4020集成式接近和環境光傳感器，兩顆安裝在傳感器兩側的Vishay VSMF2890RGX01紅外二極管。使用這些元器件，通過比較來自每個發射器的紅外光信號，就可以完成對手勢的檢測。發射器發出的紅外光被像手掌這樣的物體反射回來后，就可以被VCNL4020接近傳感器探測到。為了區別來自各個發射器的信號，發射器進行了復用，即發射器信號被一個接一個地快速連續疊加在一起。發射器在200mA下的典型發光強度高達80mW/sr，可以探測到傳感器演示板上方最遠25cm處的手勢。
通過I2C總線接口，演示板讀出各個脈沖之間的接近信號。當手掌出現在演示板的探測范圍內，手掌會反射發射器的更多信號。如果手掌從演示板上掠過，一個發射器的信號將會先于另一個發射器增加。通過分析信號強度的時間差，就可以確定是否出現手掌滑動的手勢，以及出現在哪個方向上。
可以識別和響應手勢傳感器正被越來越多地用到消費類產品里。例如，使用者可以翻到顯示在平板電腦上的菜單的下一頁，而不必觸摸屏幕。Vishay手勢控制傳感器演示板支持向右劃、向左劃、點擊、向里推和向外推。例如，向右劃和向左劃可以用來翻到下一頁或前一頁、圖片或選擇。點擊可以用來生成具體的選擇，類似于觸摸屏幕的操作。向里推和向外推可以用來放大和縮小顯示內容，放大音量或減小音量，或是改變背光的強度。
VCNL4000演示套件現免費提供擴展手勢板演示套件。
