大聯大世平集團推出基于NXP的JN5168的智能家居開發工具包
2016-04-07 17:03:57 n2016年4月7日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于恩智浦（NXP）JN5168的智能家居應用開發工具包，讓用戶能夠用較低的費用，更省時省力的體驗最新智能家居生活的便利。

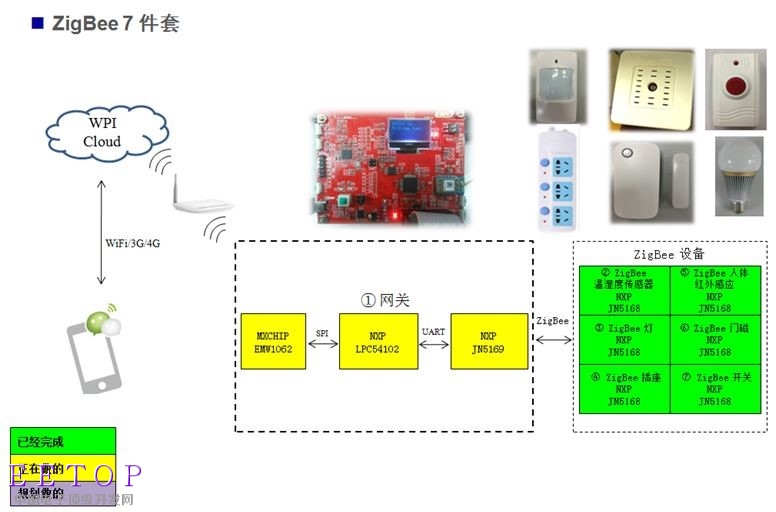

圖示1-大聯大世平基于NXP JN5168的ZigBee智能家居7件套
隨著海爾、海信、美的等傳統家電公司相繼推出智能家居相關產品，智能家居的概念越來越受到更廣泛的認可。但由于各大家電廠商之間的技術壁壘以及不菲的價格，在某種程度上延緩了市場的增長。為因應此需求，大聯大世平推出全新智能家居開發工具包，內含7個套件，能同時開發支持控制7種家居的APP與微信公眾號。
1. NXP JN5168 ZigBee門磁解決方案

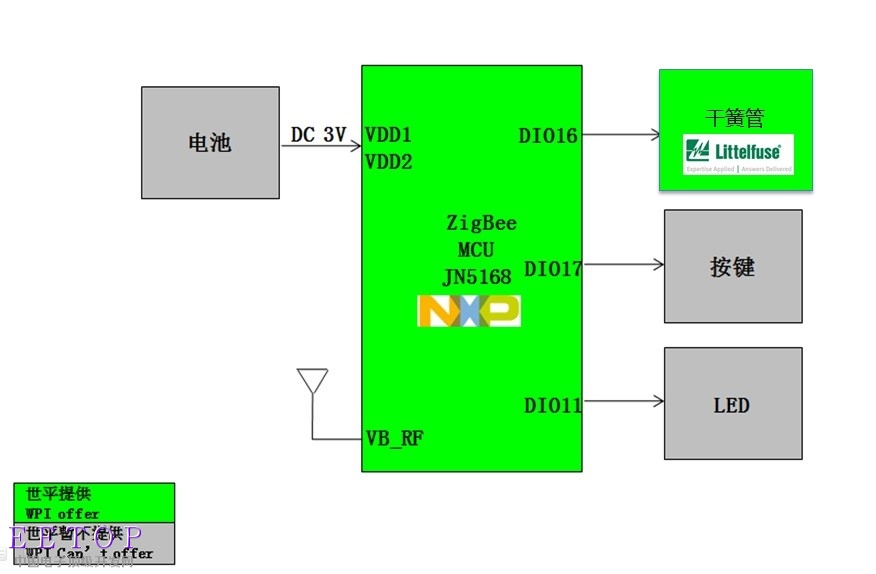

圖示2-大聯大世平基于NXP JN5168的ZigBee的門磁解決方案系統框架圖
Ÿ 設備皆可安裝于門或窗上。
Ÿ 當門被打開時，門磁警報器會自動發送警報信息，并傳遞至設置好的手機。
Ÿ 可與其它ZigBee設備（燈/警報器）連動，例如啟動智能警示燈、蜂鳴器等功能。
2. NXP JN5168 ZigBee人體紅外感應解決方案

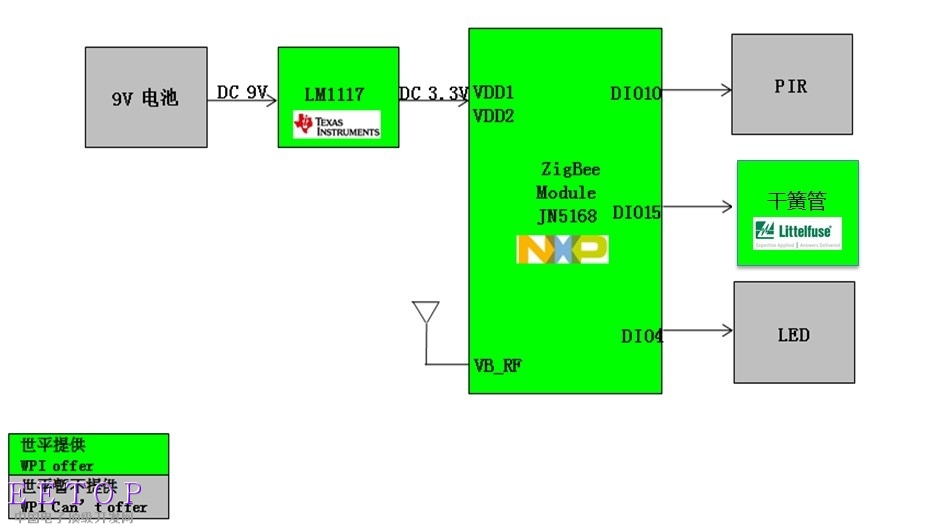

圖示3-大聯大世平基于NXP JN5168的ZigBee的人體紅外感應解決方案系統框架圖
Ÿ ZigBee人體紅外感應，可監測人走動的訊息。
Ÿ 可以透過網關發送“賊出沒”的信息到微信公眾號。
3. NXPJN5168 智能插座解決方案

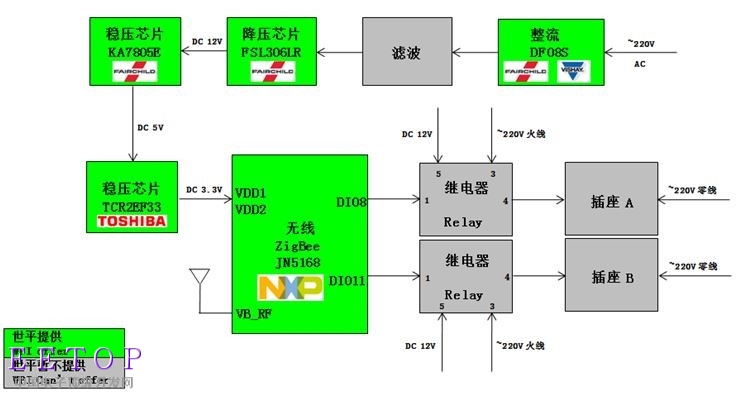

圖示4-大聯大世平基于NXP JN5168的ZigBee的智能插座解決方案系統框架圖
Ÿ 無線傳輸：使用無線傳輸模塊將信息傳送給微控制器（MCU），之后MCU根據接收到的信息對電器進行開啟或斷開的操作，以達到通電和斷電的效果。
Ÿ 定時控制：發送指定的通電時間給MCU，之后MCU對電器進行相應的操作，并在指定的通電時間內開啟。
4. ZigBee 智能照明 RGBW LED 調光驅動解決方案

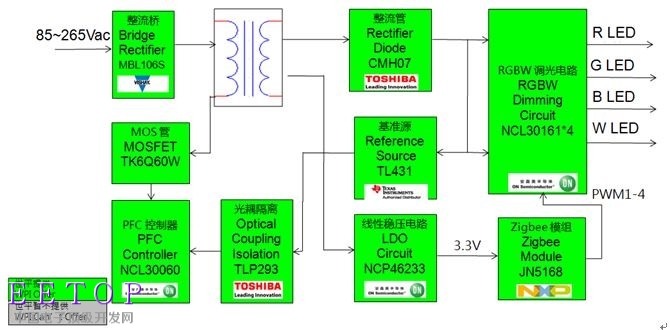

圖示5-大聯大世平基于NXP JN5168的ZigBee的智能照明RGBW LED調光驅動解決方案系統框架圖
Ÿ 通過EMI/EMC/ESD測試。
Ÿ LED的紋波電流控制在平均電流的±10%以內。
Ÿ 效率大于80%。
5. NXP JN5168 ZigBee 智能開關解決方案
圖示6-大聯大世平基于NXP JN5168的ZigBee的智能開關解決方案系統框架圖
Ÿ 可以透過按鈕搜尋網絡中的指定節點。
Ÿ 鎖定設備后，可透過按鍵控制設備，例如ZigBee智能燈的開關。
6. NXP JN5168 ZigBee 智能傳感器解決方案

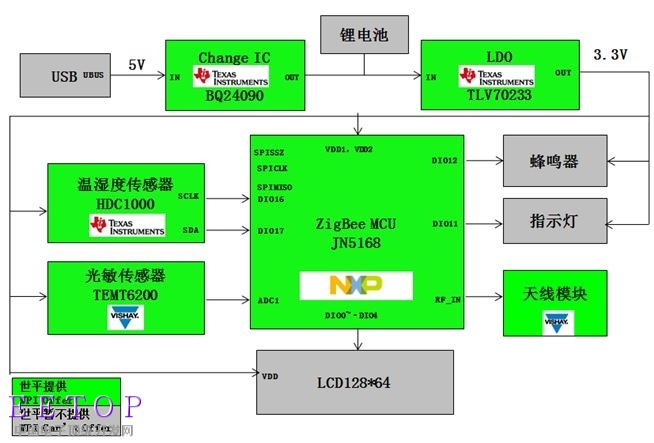

圖示7-大聯大世平基于NXP JN5168的ZigBee的智能傳感器解決方案系統框架圖
Ÿ 光照強度的檢測：光敏傳感器能夠檢測環境光照的強度，當光照強度在75至150lx范圍外時，顯示燈會閃爍。
Ÿ 溫濕度的檢測：溫濕度傳感器可檢測環境的溫濕度，當溫度在18至30度之外時，顯示燈閃爍，蜂鳴器響起；當濕度于40%至60%以外時，顯示燈閃爍，蜂鳴器響起。
Ÿ 支持 ZigBee HA 協議：JN5168 將照度和溫濕度信息用ZigBee無線訊號傳輸。將第一塊板子上的相應信息送到第二塊板子上的顯示屏幕。
7. NXP JN5168 Wi-Fi 轉 ZigBee 網關解決方案

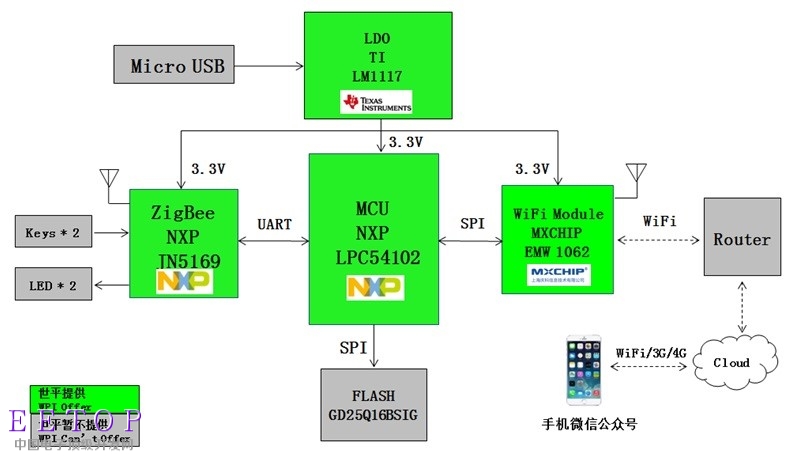

圖示8-大聯大世平基于NXP JN5168的ZigBee的Wi-Fi轉ZigBee解決方案系統框架圖
Ÿ 透過主控配置Wi-Fi，實現網關與微信連接。
Ÿ 主控實現Wi-Fi轉ZigBee協議的轉換。
Ÿ 透過手機微信發送命令，控制ZigBee終端設備（LED燈亮）。
