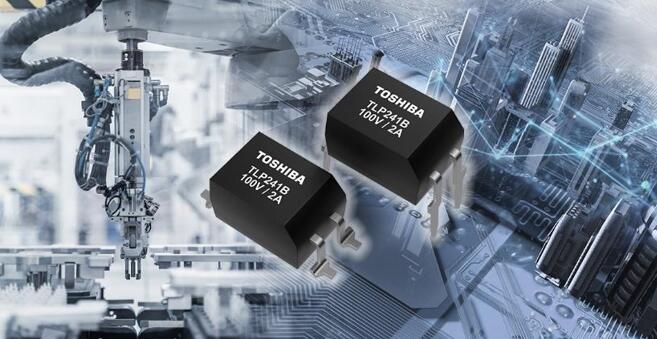

中國上海，2021年2月5日——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出新款光繼電器---“TLP241B”，該款大電流光繼電器采用DIP4封裝，適用于可編程邏輯控制器和I/O接口等工業應用。樣品提供和量產現已開始。
TLP241B集成了基于東芝最新一代U-MOS工藝的MOSFET。使用TLP241B，斷態輸出端電壓提高到100V，較當前TLP241A的40V提高了150%。該繼電器采用通用型DIP4封裝，是業界首款[1]可提供100V斷態輸出端電壓，2A導通電流和5kV隔離電壓的DIP4封裝產品。該繼電器在額定值提高之后可適用于多種類型的應用。
TLP241B可以取代常開型接觸式機械式繼電器。不同于機械式繼電器，TLP241B沒有會發生老化的觸點。此外，它的低電流驅動特性還能延長產品使用壽命。它的其他優點是響應時間短，并且由于封裝尺寸較小而節省了PCB空間。
由于最高額定工作溫度為110℃，因此設備的溫度設計裕度更容易獲得。
工業設備（可編程邏輯控制器、I/O接口和各種傳感器控制等）
樓宇自動化系統（暖通空調（HVAC）和溫控器等）
替代機械式繼電器（交流24V至48V系統，直流24V至100V系統）
高導通額定電流：ION＝2A，IONP＝6A（脈沖）
斷態輸出端額定電壓：VOFF＝100V
高額定工作溫度：Topr max＝110℃
提供鷗翼式封裝（SMT）選項的通用型DIP4封裝
（除非另有說明，@Ta＝25℃）
| 器件型號 |
|
| TLP241B |
| 封裝 |
| |
DIP4 |
| 絕對最大額定值 |
斷態輸出端電壓VOFF（V） |
100 |
| 導通電流ION（A） |
2.0 |
| 導通電流（脈沖）IONP（A） |
6.0 |
| 工作溫度Topr（℃） |
-40℃至110℃ |
| 耦合電氣特性 |
觸發LED電流IFT最大值（mA） |
3 |
| 導通電阻RON典型值（mΩ） |
110 |
| 導通電阻RON最大值（mΩ） |
200 |
| 電氣特性 |
輸出電容COFF典型值（pF） |
300 |
| 開關特性 |
導通時間tON最大值 |
3 |
| 關斷時間tOFF最大值 |
0.5 |
