Maxim發布尺寸最小的高效率隔離型RS－485模塊，助力工業4．0

2018-11-03 14:33:08 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

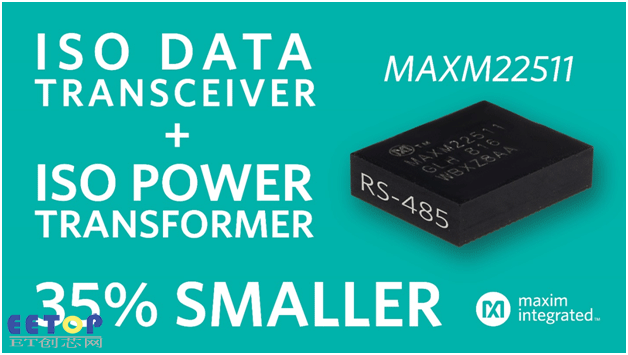

MAXM22511隔離型RS-485收發器模塊，電源效率翻倍、封裝尺寸減小35%

Maxim Integrated Products, Inc (NASDAQ: MXIM)宣布推出最新款MAXM22511 2.5kV隔離型RS-485/RS-422收發器模塊，內置隔離電源。提供工業嘈雜環境所需的高能效和魯棒性，助力工業智能化向前沿推進。MAXM22511大幅簡化現場總線通信系統設計，并縮減尺寸。廣泛支持工廠自動化、電機控制和其他工業物聯網(IoT)應用。

全面的產業融合要求自動化工廠向前沿推進智能化設計，以實現自診斷和自主管理功能。為了主動監測并實時傳送此類環境下的健康和狀態信息，工廠子系統要求現場總線通信系統滿足嚴格的尺寸、電源效率要求，并且支持嘈雜工業環境下的可靠工作。MAXM22511作為隔離通信IC家族的首款器件，解決了上述挑戰，同時簡化了現場總線通信系統的設計。高集成度模塊無需分立數字隔離器、收發器、變壓器及變壓器驅動器，同時降低了材料清單(BOM)成本。

MAXM22511支持25Mbps數據速率，提供60% DC-DC轉換效率(是競爭產品的2倍)和+/-35kV靜電放電保護(是競爭產品的2倍)。模塊采用格柵陣列(LGA)封裝(9.35mm x 11.5mm，相比競爭方案減小35%)。

主要優勢

高度集成：模塊在小型封裝中集成數據隔離和電源隔離；減少4個分立元件，從而降低BOM成本并簡化設計 電源效率：該模塊的DC-DC轉換效率為60%，是競爭方案的兩倍穩定可靠：2.5kV_RMS隔離跨越隔離層實現可靠通信，確保工業設備的安全操作；該模塊可有效降低電磁干擾(EMI)，其+/-35kV靜電放電保護(人體模式，或HBM)是最接近的競爭方案的兩倍

評價

· “現場總線通信系統的設計者正面臨縮小方案尺寸、提高電源效率等嚴峻挑戰?！盕uture Electronics供應商開發部經理BasselRahil表示：“MAXM22511提供可靠的隔離通信方案，滿足工業4.0的要求，是Maxim持續致力于產業融合的有力證明?！?/span>

· “從縮小方案尺寸到提高電源效率，再到惡劣環境下的可靠工作，工業4.0對工業設備的底層元件提出了嚴苛要求?！盡axim Integrated工業通信事業部總經理Jeff DeAngelis表示：“MAXM22511簡化了小尺寸、高可靠、高效率現場總線通信的方案設計，支持?jǐn)?shù)字工廠前沿的健康和狀態信息實時采集，將其傳送至云端，幫助提高工廠的生產效率、減少生產損失。”

供貨與價格

· MAXM22511的價格為7.00美元(1000片起，美國離岸價)，可通過Maxim網站及特許經銷商購買
· 提供MAXM22511EVKIT#評估板，價格為125美元
