Vishay發布用于航天級應用的業內首個通過MIL－STD－981 S級認證的IHLP電感器系列
2018-04-26 18:02:09 未知 |
SGIHLP器件可在+180℃高溫下工作，封裝結實耐用

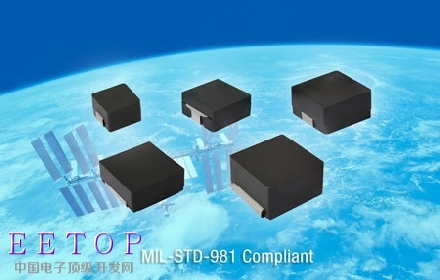

日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出新系列超薄、大電流的IHLP®電感器---SGIHLP系列，這些電感器是業內首批達到MIL-STD-981 S級標準的產品。Vishay Custom Magnetics SGIHLP系列電感器采用結實耐用的封裝，可在+180℃高溫下工作，其具有的很高的可靠性滿足航天級應用的要求。
今天發布的電感器采用磁屏蔽結構，適用于衛星和國防系統中的DC/DC轉換器和大電流的噪聲抑制濾波器。電感器的應用包括超薄、大電流的電源和負載點(POL)轉換器、太陽能電池逆變器、大電流濾波器，以及分布式電源系統中的DC/DC轉換器。
SGIHLP系列有5種外形尺寸，效率高，典型DCR從0.56mW到240mW，電感值從0.22μH到100μH。器件基于已被證明十分有效的IHLP技術，額定電流可達100A，能處理高瞬變電流尖峰，而不會飽和。在整個工作溫度范圍內，電感器都能保持十分穩定的電感和飽和特性。
器件規格表：
產品編號 | SGIHLP-24DC-8 | SGIHLP-48FA-8 | SGIHLP-60HE-8 | SGIHLP-73HF-8 | SGIHLP-97OZ-8 |
封裝 | 24DC | 48FA | 60HE | 73HF | 97OZ |
外形尺寸 | 6.2 x 6.7 x 4.3 | 12.2 x 12.9 x 6.1 | 15.5 x 15.2 x 8.5 | 18.8 x 19.2 x 8.6 | 27.2 x 24.5 x 5.0 |
電感 (μH) | 0.22 ～ 15 | 0.47 ～ 68 | 0.22 ～ 22 | 0.47 ～ 47.0 | 0.47 ～ 100 |
典型DCR (mW) | 3.95 ～ 195 | 1.55 ～ 240 | 0.73 ～ 31.30 | 0.89 ～ 52.7 | 0.56 ～ 36.25 |
最大DCR (mW) | 4.23 ～ 208 | 1.66 ～ 252 | 0.81 ～ 33.49 | 0.95 ～ 56.4 | 0.67 ～ 39.40 |
溫升電流 (A) | 2.4 ～ 18 | 2.4 ～ 30 | 8.3 ～ 66 | 7.25 ～ 65.0 | 9.1 ～ 80 |
飽和電流 (A) | 1.6 ～ 11 | 3.5 ～ 28.5 | 5.5 ～ 68 | 7.0 ～ 76.0 | 7.0 ～ 100 |
典型SRF(MHz) | 14.1 ～ 190 | 4.02 ～ 72.1 | 6.43 ～ 113 | 3.72 ～ 52.3 | 2.01 ～ 47.5 |
欲獲取新電感器的更多信息或訂單
