意法半導體最新的STM32F446系列微控制器為設計人員帶來更多應用選擇
2015-01-06 12:58:20 本站原創 |
意法半導體最新的STM32F446系列微控制器為設計人員帶來更多應用選擇，新產品整合了增強的ARM®Cortex®-M4處理性能、256KB或512KB片上閃存（均配備128KB RAM）、高能效存儲擴展接口以及各種通信接口。
新產品采用意法半導體獨有的自適應實時加速器 (ART Accelerator™, Adaptive Real-Time Accelerator) 技術[1]、智能系統架構以及先進的90nm閃存技術，進一步提升了內置浮點單元和DSP指令的標準ARM Cortex-M4內核處理性能。因此，STM32F446 的 CPU 具有領先同類產品的225 DMIPS處理性能，在180MHz頻率下執行閃存內軟件代碼時，CoreMark®[2]的測試成績取得608分的好成績。
此外，先進的新外設以及多接口高效同步通信功能可實現具有更高智能化程度以及交互性更強的工業、科研、醫療以及物聯網 (IoT, Internet-of-Things) 應用。新的外設包括1個攝像頭接口、7個I2S音頻接口、1個用于管理多個HDMI設備的消費電子控制器 (CEC, Consumer Electronics Controller)、1個SPDIF數字音頻接口以及1個顯示器并行接口。內置專用電軌 (power rail) 的USB模塊將最低內核電源電壓降至1.7V。
為了讓設計人員能夠使用外部存儲器無縫擴展系統，STM32F446整合了靈活存儲器控制器 (FMC, Flexible Memory Controller) 和兩路四線SPI (QSPI) 接口。90MHz FMC控制器能夠簡化對SRAM、SDRAM、NOR/NAND外存或內置控制器的LCD的控制，支持存儲器重映射 (memory-remap) 模式，以提升性能。雙QSPI接口可獨立于FMC運行，直接連接或通過存儲器映射方式連接多達兩個外部SPI NOR閃存，支持單數據速率或雙數據速率傳輸。
對設計功耗有嚴格限制的開發人員將會受益于STM32F446的節能特性。從先進的90nm制造工藝結合動態電壓調整功能，到廣泛的時鐘門控電路 (clock gating) 技術、靈活的睡眠模式，STM32F446微控制器在停止 (STOP) 模式下可將工作電流降至50μA，同時保留SRAM內全部數據信息。
STM32F446將使設計人員受益于廣泛的STM32開發生態系統和600余款引腳及軟件相互兼容的、基于ARM Cortex-M內核的微控制器系列產品，包括最近發布的STM32F7系列。開發生態系統包括簡單易用的STM32Cube開源軟件平臺、STM32 Nucleo可擴展原型開發板以及STM32 Discovery評估板，支持市場主流的開發環境，例如IAR EWARM、Keil MDK-ARM、基于GCC的整合開發環境 (IDE) 或線上 mbed™[3]。

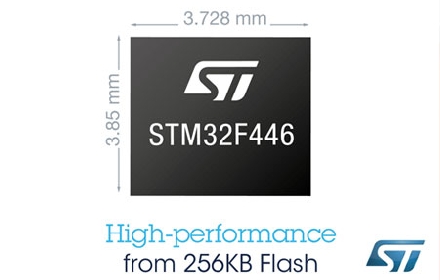

STM32F446樣片已開始提供給主要客戶進行測試，預計于2015年第一季度量產，封裝選項包括面積僅3.728mm x 3.85mm的WLCSP81微型封裝和20mm x 20mm的LQFP144，256KB和512KB（均配備128Kbyte SRAM）兩種閃存容量供用客戶選擇。
[1] 自適應實時加速器 (ART Accelerator™, Adaptive Real-Time Accelerator) 實現無等待狀態執行閃存內程序代碼。
[2] CoreMark：嵌入式微處理器基準評測協會 (EEMBC, Embedded Microprocessor Benchmark Consortium) 開發的標準化處理器性能測試框架。
[3] 作為一個產業合作項目， ARM mbed™提供免費的工具和關鍵開源軟硬件模塊，將加快創新的ARM微控制器的發展。
