Arm透露Cortex-X1及Cortex-A78C更多細節

2020-11-03 13:51:34 EETOP

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

在美國時間10月20日至10月29日在線舉行的“ 2020年秋季Linley處理器大會”的最后一天，Arm透露了Cortex-X1以及Cortex-A78的衍生產品Cortex-A78C的細節。

什么是Cortex-X1？

Cortex-X1是5月26日與Cortex-A78一起公布的CXC（Cortex-X定制）計劃的第一款產品，之前曾經做過簡單的介紹。在這次線上研討會上Arm公司對 Cortex-X1做了更加詳細的介紹。（圖一）。

X1面向更高的性能而不是效率，是一個不同于傳統產品的高性能產品線。

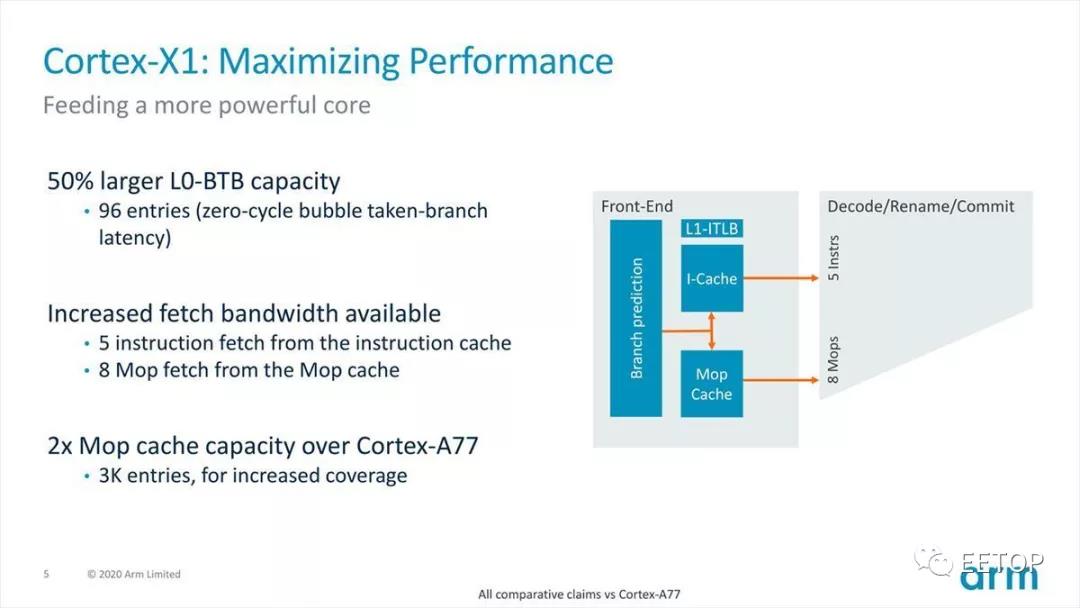

在前端方面，BTB的容量提高了50%，X1 Fetch的指令5條/周期，Micro-Op的Cache有8個微操作/周期的指令要傳遞給解碼器。而Cortex-A78 Fetch的指令為4條/周期，Micro-Op Cache為6個微操作/周期。BranchPredictor最多可以處理2個Branch/cycle，這對于Cortex-X1和Cortex-A78來說是一樣的。

圖2：微碼Cache的大小可能與Zen 3或Sunny Cove相當。

指令分派同時發出8條微碼（圖3）。ALU有6個執行單元，F(xiàn)PU有4個執行單元。此外，據說由于指令分派的增強，亂序窗口的大小增加了40％。盡管未在此處列出，但ROB等似乎也在變大。此外，F(xiàn)P / ASIMD端的IQ大小將增加一倍。

圖3：Cortex-A78具有與Cortex-X1相同的ALU，但只有兩個FPU，指令分派也為6條微碼

就LSU而言，Cortex-X1（圖4）和Cortex-A78（圖5）的結構本身完全相同。數據L1和L2的帶寬增加了一倍的是與Cortex-A77相比，并且認為由加載/存儲單元本身處理的數據量已從16字節/周期增加到32字節/周期。此外，可以看出正在采取適合數據訪問的措施，例如將動態加載窗口大小增加33％，將L2TLB增加66％。此外，L2已增強到最大1MB，并且還支持8MB L3。

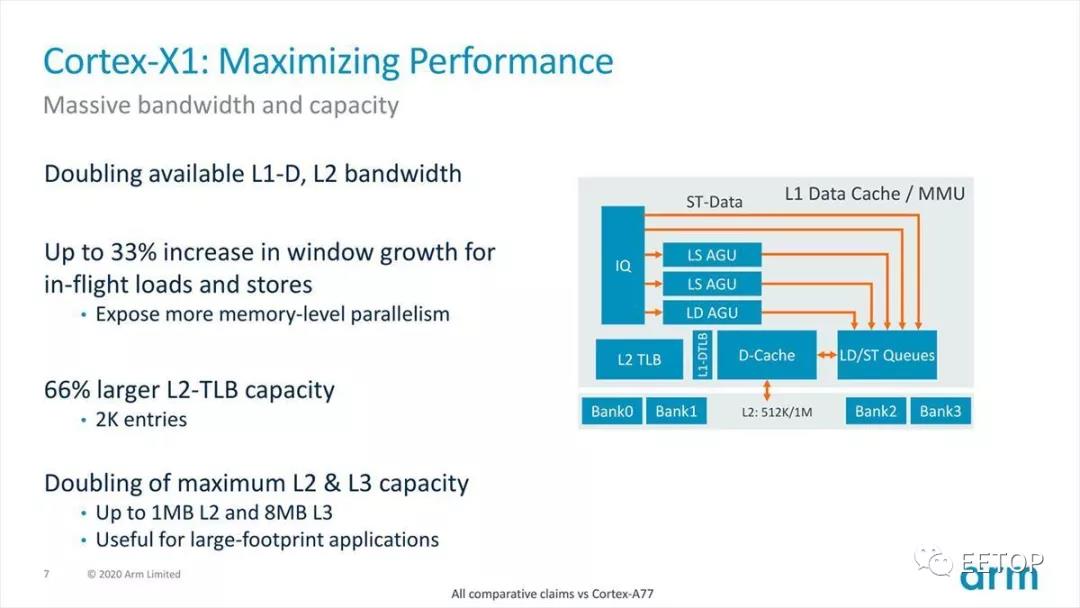

圖4：雙FPU的加載/存儲單元有點差。一個周期最多可以輸出512位數據

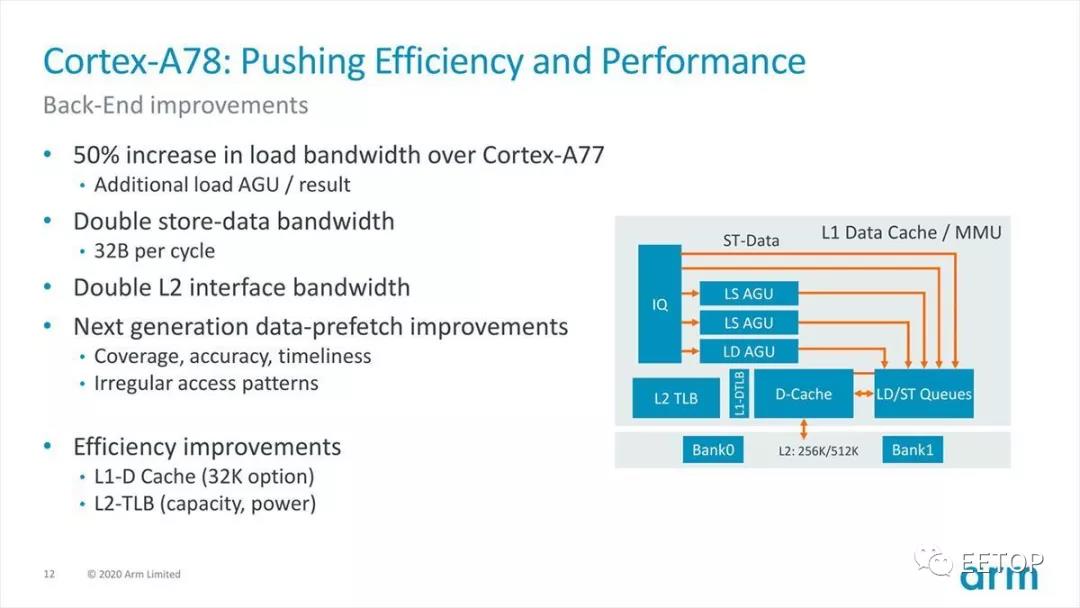

圖5：這是Cortex-A78，L1-D本身是一個選項，并且不支持L3，這可能是因?yàn)樾阅?面積比或性能/功耗比。

Cortex-A78C適用于移動設備，也適用于邊緣應用

接下來是Cortex-A78C。這是Cortex-A78的衍生產品，盡管它是供移動使用的，但我們認為它更適合于固定設備或IoT Edge（圖6）。

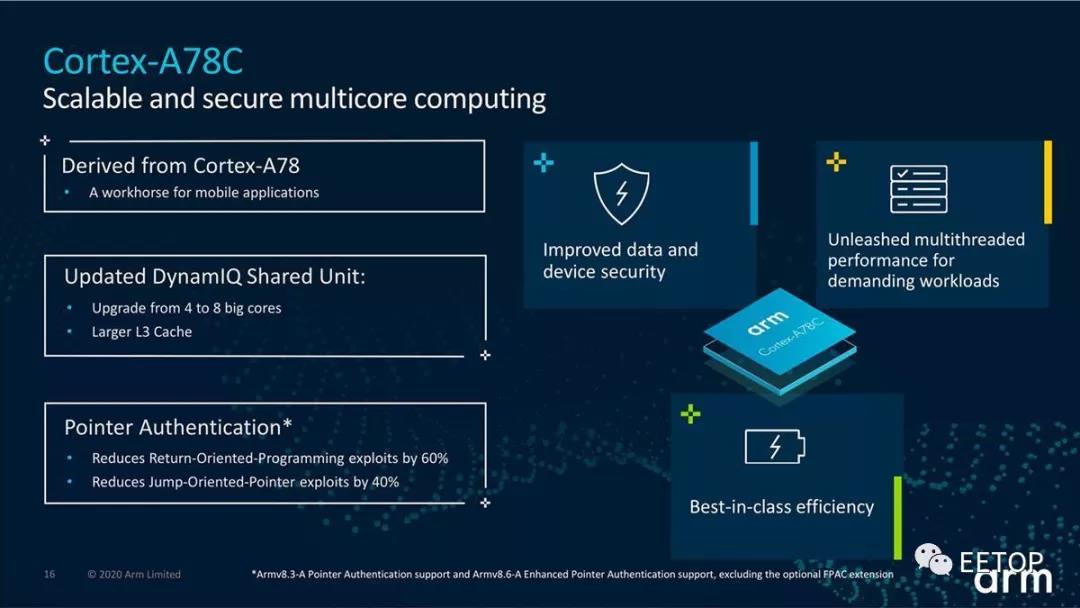

圖6：與Cortex-A78的唯一區別是多核配置和安全性。

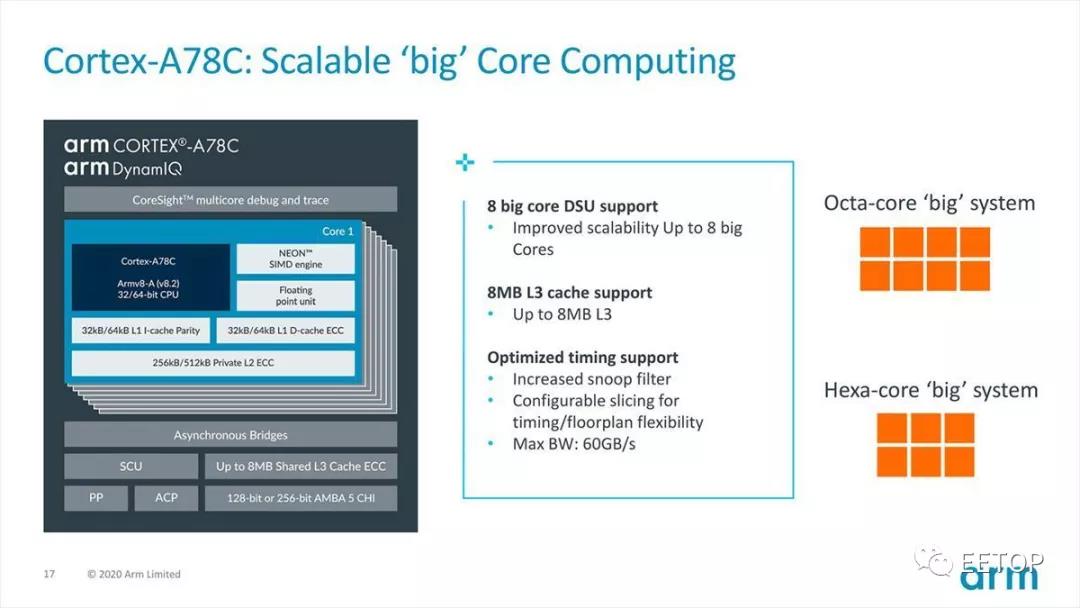

首先是多核配置。在使用DynamIQ的所謂big.LITTLE配置中，Cortex-A78成為大內核，Cortex-A55合并為LITTLE內核，但Cortex-A78C是統一的，也就是說，所有內核都是Cortex-A78C，允許6到8個核心和高達8MB的L3（圖7）。

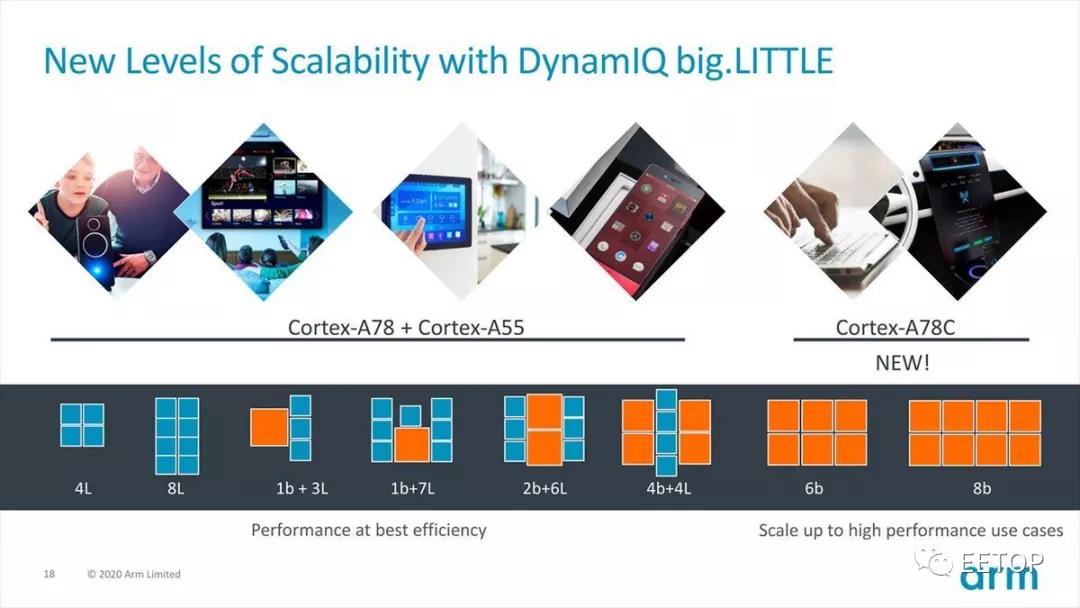

圖7：使用了DynamIQ，但是沒有核心調度（因此它不是big.LITTLE）

這款Corte-A78C的目標被定義為“大屏幕設備”，但是當您查看圖8時，您還會看到筆記本PC和幾乎像PC的車載設備。

圖8：簡而言之，它適用于計算密集型設備，我認為它適用于Edge IoT Gateway

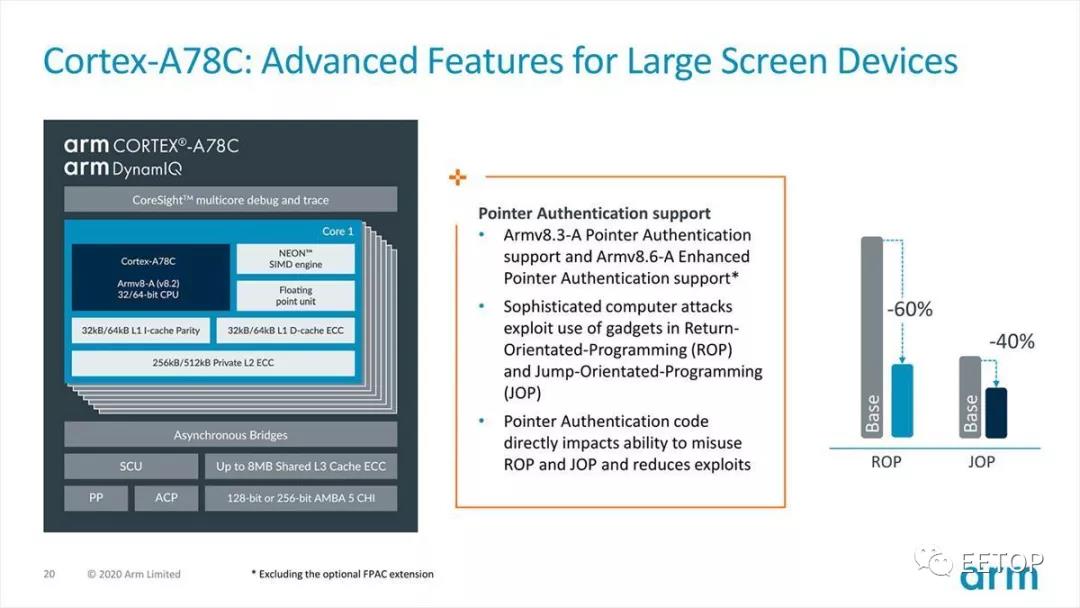

在Cortex-A78C中還增加了更多的安全性設計。ROP（面向返回的程序）或JOB（面向跳轉的程序設計）是一種經常用于未經授權的程序入侵的技術，在預先將惡意代碼加載到內存中后，其跳轉類似于Return或Jump。它是一種重寫目標并將控制權轉移到惡意代碼的方法。為此，Arm v8.3-a添加了一個稱為指針身份驗證代碼（PAC）的功能。這是一種用系統中注冊的PAC替換部分跳轉目標地址的機制，如果重寫了跳轉目標地址，則PAC將消失，因此將其判斷為無效的跳轉目標，并且將中斷執行。在那兒。它本身也已安裝在Cortex-A78中，但是Cortex-A78C將能夠使用Arm v8.6-A（由Matterhorn實現）提供的增強指針認證代碼（EPAC）。（圖9）。
