英特爾Ivy Bridge-E處理器內核照曝光 確認原生六核！
2013-08-21 20:31:59 本站原創之前就有消息稱Intel的Ivy Bridge-E處理器將采用原生六核心設計，不像六核心Sandy Bridge-E那樣從八核心的基礎上閹割而來，這樣做的好處就是能夠進一步的控制芯片的成本、面積以及功耗。

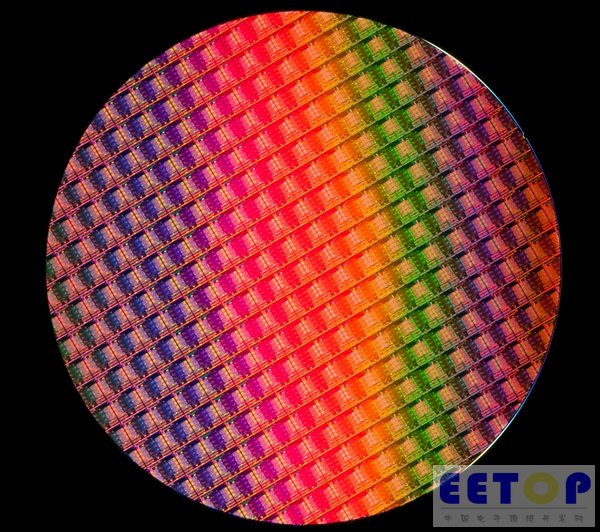

日前Intel公布了三張Ivy Bridge-E處理器的晶圓及內核照片，從內核照片上我們確定了Ivy Brige-E將會是原生六核心的說法，此外還有專業人士根據晶圓照片計算出了Ivy Bridge-E處理器的核心面積等關鍵性的數據。
國外PCGH論壇的一位大神用GIMP(圖像處理軟件)軟件配合每平方毫米的圖像像素比例計算出了Ivy Bridge-E處理器的內核面積為258.37-259.84mm2，理論上誤差應該在1%的范圍內，當然這只是推測。
作為對比，之前八核心Sandy Bridge-E處理器的內核面積為435mm2，要比Ivy Bridge-E的面積大75%以上。但如此一來問題也就出現了，因為Ivy Bridge-E處理器的功耗密度創下了Intel的新高。
經過計算Ivy Bridge-E處理器的功耗密度為0.5W/mm2左右，而Sandy Bridge-E最大為0.345W/mm2，Sandy Bridge為0.440W/mm2，Ivy Brdige則是0.481W/mm2，至于Haswell則是0.475W/mm2。Ivy Brdige-E的功耗密度要比此前的任何一款處理器都高。
這也就意味著Ivy Bridge-E處理器在單位面積上的發熱量要比其它處理器更高，這對散熱器來說是一個極大的挑戰，很有可能會影響到處理器的超頻能力。但此前也有消息稱Intel會在Ivy Bridge處理器中重新使用錫焊工藝，也許散熱能力會更好一些。
