例如，無源器件是信號調節電路的組成部分。借助它們，設計人員可以執行信號處理，比如過濾噪聲、放大微弱信號以及調整信號電平以滿足其他組件的要求。它們也是電壓調節和電源管理系統的核心。此外，電容器和電感器對于系統內存儲和傳輸能量至關重要。
本文重點介紹一些最近發布的無源元件以及它們對未來電子系統的影響。
Stackpole Electronics 最近發布了 RMEF 系列通用厚膜片式電阻器，該電阻器具有厚膜技術的所有優勢，包括成本和性能，同時完全符合 RoHS 標準。這些電阻器的容差低至 1%，溫度系數與市場上其他厚膜電阻器相當。
大多數厚膜電阻器因其制造過程中使用的材料和物質而受到特定 RoHS 法規的約束，包括鉛、汞、鎘、六價鉻、多溴聯苯 (PBB) 和多溴二苯醚 (PBDE)。RoHS 豁免 7c-1 規定特定組件焊料中的鉛含量按重量計保持在 85% 以下。

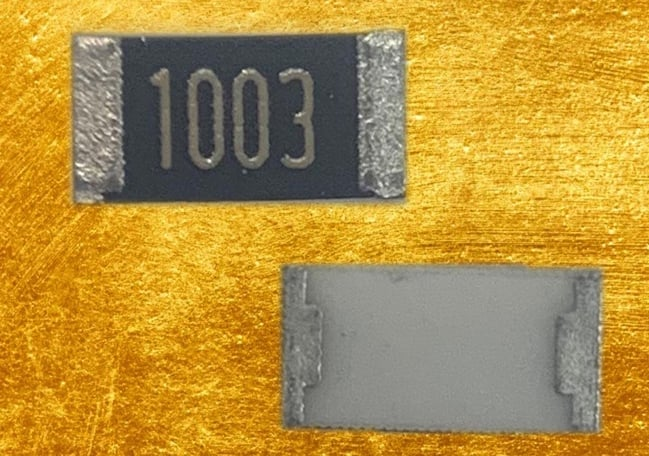

Stackpole 的 RMEF 系列厚膜電阻
尋找沒有 7c-1 豁免且符合 RoHS 標準的厚膜片式電阻器很困難，因為在沒有這些材料的情況下保持高性能在技術上具有挑戰性。向無鉛替代品的過渡也可能成本高昂且復雜。隨著材料和制造工藝的進步，無鉛厚膜電阻器（例如 Stackpole 的新型 RMEF 系列）可以得到更廣泛的應用。

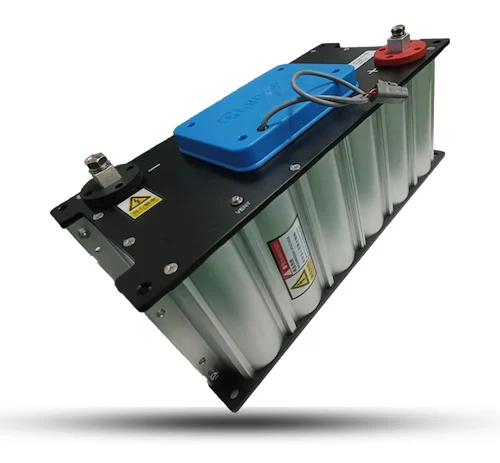

Kyocera AVX 發布了新型 SCM 雙層串聯超級電容器模塊，其等效串聯電阻 (ESR) 低至 2.5 mΩ。該系列由于其低 ESR 而提供高效率和功率密度。這些模塊可以承受高振動和電流，使其適用于重型工業設備、不間斷電源、公用電網和微電網存儲以及功率調節。
這些電容器還可以與一次或二次電池一起使用，以延長電池壽命和備用時間并提供瞬時功率脈沖。此外，這些模塊還具有主動電池平衡功能，可持續數百萬次循環，因此也適用于電動汽車和混合動力汽車應用。
Würth Elektronik (WE) 擴展了 WE-TORPFC 環形功率因數校正(PFC) 扼流圈，增加了 17 個適用于連續導通模式 (CCM) 升壓轉換器的新部件。該公司聲稱，新的電感器系列采用扁線繞組來降低繞組損耗，并提供比傳統繞線式 PFC 電感器更好的冷卻效果。

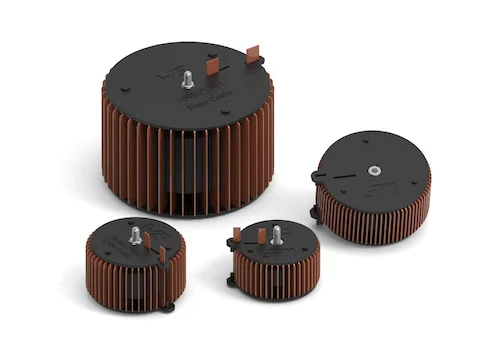

Würth Elektronik 的 PFC 電感器系列
扁線繞組比圓線繞組具有更大的橫截面積，因此電阻和功耗更低。它們還更均勻地分布電流密度，這是損耗較低的另一個原因。采用扁線繞組，該元件具有更大的散熱表面積。這樣可以更有效地將熱量從高電流傳遞到周圍環境。
WE 的新型電感器設計溫度高達 155°C，額定電流高達 48 A，可處理高達 1,000 VDC 的電壓，適用于有源功率因數校正、工業 AC/DC、太陽能逆變器和其他應用。
盡管與有源器件相比，無源器件經常被忽視，但它們正在經歷影響電子設計的重大進步。隨著電子產品尺寸不斷縮小，對占用空間更小的可靠設備的需求不斷增長。此外，5G 等新型無線技術需要無源器件能夠以最小的損耗處理更高的頻率，這意味著寄生效應更小。電容器和電感器在電力電子領域也在不斷發展。電容器現在的設計目的是在更小的空間內存儲更多的能量，以實現節能應用。
Stackpole、Kyocera 和 Würth Elektronik 的這些新組件體現了制造商如何升級無源器件以滿足這些更高的要求。
