2021年11月2日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于安森美NCP1655 STB電競桌機電源解決方案。
電競行業的快速崛起對電腦發展有著巨大的推進作用。而電競桌機作為用戶和虛擬世界的連接工具，其除了被要求具有高速、大容量和多重連線的特點，還對電源的性能有極高要求。雖然電源的好壞與整機性能沒有必然的聯系，但作為整個電腦硬件平臺中的動力來源，電源的作用可謂是舉足輕重。為了提高電競桌機電源的性能，大聯大世平基于onsemi高效能PFC多元操作模式IC NCP1655推出了STB電競桌機電源解決方案，可幫助電競桌機穩定運行。

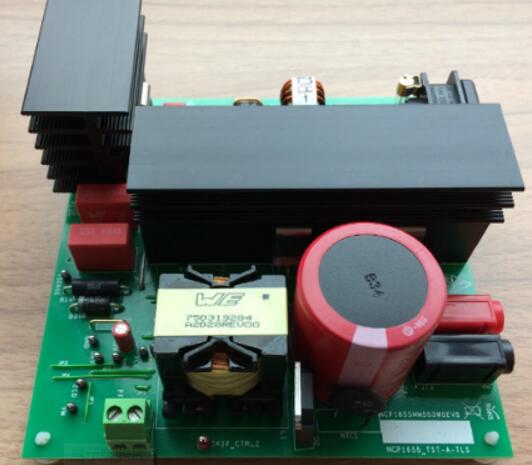

圖示2-大聯大世平基于onsemi產品的STB電競桌機電源方案的實體圖
NCP1655采用SO-9封裝，集成了穩健、緊湊的PFC級所需的特性。并且該器件具有90V至265VAC的寬輸入電壓范圍，無論在輕載/半載/全載情境下，皆能提高轉換效率。并具有快速的負載暫態補償響應，以及高規格安規等級各式保護功能，特別是具有PFC-OK信號供應后級電源時序控制，可滿足到高效率，高功率因子，以及高穩定性PFC應用。
圖示3-大聯大世平基于onsemi產品的STB電競桌機電源方案的方塊圖
此外，NCP1655功率因數控制器提供多模運行，可在線路/負載范圍內優化運行。該電路可根據開關周期持續時間從一種工作模式輕松轉換為另一種模式。在超輕負載條件下，該電路可進入軟SKIP模式，最大限度地降低損耗。借助NCP1655的高性能，可使方案具備出色的性能與極佳穩定性。
核心技術優勢：
- NCP1655多元操作模式（CrM.DCM.CCM）PFC IC：
- 高壓AC電源電壓偵測；
- 過電流保護（OCP），過電壓保護（OVP），輸入低電壓保護（BO），輸出低電壓保護（BUV）等安全機制；
- Frequency Fold-Back頻率反走操作模式，在輕載降低操作頻率，減少切換損失提高輕載效率；
- 精準的零電流偵測（Zero Current Detection）機制，確保MOSFET在谷底低電壓導通，降低導通損失；
- 輸入電壓及輸出負載劇烈變動補償電路Fast Line/Load Transient Compensation，提高系統響應速度；
- 獨立的PFCOK Pin提供信號通知系統已經穩定操作；
- 具有跳頻功能（Frequency Jitter），改善EMI特性；
- 無鉛無鹵素及符合歐盟有害物質管制標準。
方案規格：
- 500W 388V輸出，供后級全橋/半橋交換式電源供應器應用；
- 輸入電壓 = 90V to 264VAC；
- 輸出電壓 = 388V；
- 輸出電流 = 1300mA；
- 效率>95%。
