Cree公司推出替換雷達系統行波管放大器的GaN HEMT器件

2015-05-18 21:18:23 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

北卡羅來納州達勒姆，美國Cree公司公司日前推出了兩款氮化鎵（GaN）高電子遷移率晶體管（HEMT）射頻設備被認為解決了許多雇用傳統行波管雷達系統長期存在的問題是（TWT）放大器。 GaN系固態放大器在50V操作不容易看到的高電壓（kV）行波管的電源的故障機制，從而提供更長的壽命。此外，這種固態系統提供能力接近即時的 - 沒有熱身，更長的檢測范圍，提高目標識別。

從一開始，使這些系統優勢的設想，Cree公司的兩個新的GaN RF晶體管已設計，以提供最高的功率和效率住在一個小的封裝尺寸。據稱，所述第一設備（CGHV59350，350W /50Ω全匹配的GaN HEMT）是市場上的最高功率的C波段晶體管，而第二個（對CGHV31500F，一個500W /50Ω的GaN HEMT）是highest-功率S波段晶體管完全匹配到50Ω的單端封裝的尺寸。這兩款器件都被證明在IEEE MTT-S國際微波研討會（IMS 2015）在亞利桑那州鳳凰城，美國（5月17-21日）。

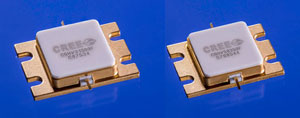

圖片：Cree的CGHV59350和CGHV31500F的GaN HEMT。

“Cree的新的C波段和S波段的產品打破電力紀錄住在一個小的封裝50ΩGaN功率和效率的表現，”湯姆稱德克爾，銷售和市場營銷，Cree公司射頻主任。 “這種高效的動力使晶體管來實現需要用于國防，天氣和空中交通管制雷達多千瓦功率放大器的組合的經濟，”他補充道。 “如果我們認為值得的動力輸出相對射頻到50Ω封裝領域的人物，Cree的350W C波段器件擊敗最接近商業化的GaN的競爭對手了約3.5倍。使用功德的數字相同，Cree的500W S-帶內設備提高了45％的酒吧比其他商業S波段的產品。“

提供脈沖飽和功率性能通常比400W越大，CGHV59350最常用于在陸基防御和多普勒氣象雷達系統。該50Ω，完全匹配的氮化鎵HEMT工作在5.2-5.9GHz帶寬和具有60％的典型漏極效率。

典型的飽和RF脈沖功率700W提供的CGHV31500F提供空中交通管制雷達系統。該50Ω，完全匹配的氮化鎵HEMT工作在2.7-3.1GHz帶寬和具有12分貝功率增益。

兩款器件均封裝在一個行業標準0.7“×0.9”陶瓷/金屬法蘭封裝。
