Silicon Labs推出新型高速、多通道數字隔離器系列產品
2015-04-08 20:16:21 未知 |

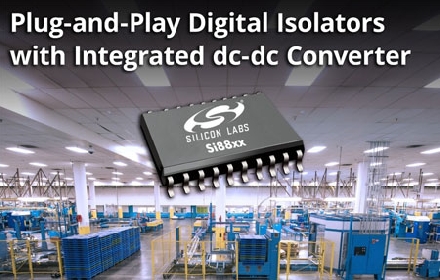

Silicon Labs（芯科科技有限公司，NASDAQ：SLAB）今日宣布推出新型高速、多通道數字隔離器系列產品，設計旨在為信號和電源隔離提供完整的高集成度解決方案。Silicon Labs新型的Si88xx隔離器集成了具有78%的高效dc-dc轉換器，并可提供高達2W的功率輸出、極低電磁干擾（EMI）和高噪聲抑制能力。Si88xx系列產品為那些工作在惡劣、嘈雜環境下的應用降低了系統成本、縮短了產品上市時間、增強了可靠性。這些應用包括工廠自動化、過程控制、可編程邏輯控制器（PLC）、太陽能逆變器和汽車電池管理。
Silicon Labs Si88xx隔離器系列產品滿足了工業自動化領域中對于即插即用型隔離電源的關鍵需求。開發人員通常需要從零開始設計隔離電源，這會是一項耗時、費力且成本高昂的設計過程，并且需要采用大量分立器件。分立的電源解決方案通常使用場效應晶體管（FET）、控制器、單通道隔離器或光電耦合器，以及其他器件。與此相反，基于多通道的Si88xx隔離器的設計僅僅需要外加一個微型鐵氧體磁芯變壓器和幾個分立無源器件。基于Si88xx隔離器的解決方案最終會省去反復的多次設計，節約物料（BOM）成本且降低設計復雜度，同時增強噪聲抑制能力和電源效率。
Si88xx數字隔離器通過收集來自主側的電能為副側提供高達2W的隔離電源。隔離器提供多至4個高速數字隔離通道，配合低傳輸延遲和低抖動等優異的時序特性，使得系統在高電壓環境下獲得更長的使用壽命。針對那些需要長期性能保障的工業自動化、電池管理和電機控制等應用，這些信號隔離特性對進行系統設計的開發人員來說至關重要。低功耗、高速Si88xx數字隔離通道提供遠超過傳統隔離技術（包括光電耦合器）的高數據率、低傳輸延遲和可靠性優勢。Si88xx系列產品支持高達100Mbps的數據速率，并且達到標準的23ns傳輸延遲時間。
Si88xx隔離器采用Silicon Labs備受肯定的專利數字隔離器技術，帶有集成的片上隔離dc-dc轉換器，提供調節的3.3V或者5.0V輸出（或者在片外器件輔助下可大于5V），峰值輸出功率高達2W。可靠的dc-dc轉換器架構加上鐵氧體磁芯隔離變壓器，為自供電的隔離器副側、以及其他諸如RS-485、CAN收發器、微控制器和模擬數字轉換器（ADC）等元件提供充足的電力。dc-dc轉換器基于帶有副側感應能力的改進型反激式（fly-back）架構，并且反饋到帶有外部補償?shù)目刂破鳌?a href="http://www.xebio.com.cn/analog_power" target="_blank" class="keylink">電源開關采用零電壓開關（ZVS）技術以最小化功率損失，采用抖動處理以最小化EMI。
Si88xx隔離器擁有多個安全特性，包括內建可防止浪涌電流的軟啟動（soft-start）功能、逐周期（cycle-by-cycle）電流限制能力和熱檢測/關機。集成的dc-dc轉換器包括內建的次級傳感和反饋信號，省去了額外的光電反饋路徑，同時使能卓越的線路和負載調節去獲得更好的系統穩定性。dc-dc轉換器也擁有關機選項和用戶可調節的開關頻率，可以精確調諧EMI以適應每一個開發人員的應用需求。
Silicon Labs副總裁兼模擬、電源和傳感器產品總經理Ross Sabolcik表示，“新型的Si88xx系列產品具有Silicon Labs數字隔離器技術所提供的卓越EMI性能、高數據率和可靠性，滿足各類應用在信號和電源隔離以及高通道密度上的需求。Si88xx數字隔離器為工業系統開發人員提供完整、即插即用的解決方案，這大大簡化了供電應用中的設計難度，同時確保長期性能和可靠性。”
價格及供貨
Si88xx數字隔離器現在已經量產，可提供樣片，支持20引腳WB SOIC封裝。訂購選項包括dc-dc轉換器特性、隔離通道配置和安全失效模式。所有的Si88xx產品通過了UL、CSA、VDE和CQC認證。當在一萬片采購量時，Si88xx系列產品單價為2.42美元起。為了幫助開發人員評估Si88xx隔離器的性能，Silicon Labs也提供了Si88xxxISO-KIT評估板，零售價格為29美元。
