吉時利推出2268系列850W電源
2015-01-17 13:54:28 本站原創 |

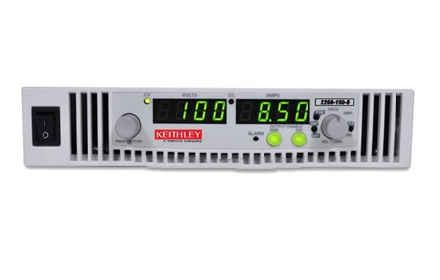

吉時利儀器日前宣布2268系列的6款850W直流電源，使得其電源產品線迅速擴大。2268系列6個型號電源的輸出為20V @ 42A、40V @21A、60V @ 14A、80V @ 10.5A、100V @8.5A和 150V @5.6A。這些電源采用1U高、半機架寬封裝，在最小的空間內提供最大的功率。此外，每個型號都具有15V和5V輔助輸出，以控制外部設備。
在最緊湊封裝內提供850W輸出
2268系列電源在最小型封裝內提供最高功率密度。2268系列電源采用1U高、半機架寬機箱，在測試機架中占據最小空間。如果需要多部電源，可以將電源垂直落放在測試臺上或者在測試機架上并排放置，在1U高度空間內提供兩個輸出。2268系列電源的通風采取由前至后方式，這樣，不影響氣流上下或左右機架空間的使用。因此，它只需要1U的機架總高。此外，2268系列電源最高工作溫度是50°C，因此，即使在測試機架溫度升高時也能進行高可靠運行。
控制和接口方案的全面補充
2268系列電源使用多種接口方案，包括內建的LAN, USB, GPIB, RS-232和RS-485控制接口，還可以通過模擬控制信號對其進行控制。使用電壓或電阻輸入值，可以對電源輸出電壓和電流進行設置。
可以利用隔離和非隔離模擬輸入。當較長的控制線或暴露在電噪聲環境中的控制線路帶來信號完整性問題時，隔離的模擬輸入可以減少或消除信號衰減的影響。自動序列編程模式賦予2268系列電源執行指令清單所需的內建智能。多個指令可以下載、存儲至電源內存，并通過控制器的單一指令進行執行。程序可以重復指定次數或連續循環。在內部執行一系列指令的能力避免了通過PC總線發送獨立指令帶來的延遲，從而節省測試時間。對于需要多個電源的大型電源系統，可以通過電源RS-485接口將多達30部2268系列電源連接在一起，這樣通過單一接口就可以控制所有這些電源。這就實現了通過一臺主機控制所有電源主機可以使用任意5個標準PC接口。這將大大簡化單一系統內多個電源的管理。
輔助輸出，用于外部器件控制
除了主輸出功率，2268系列電源還為信號傳輸和控制任務提供兩個輔助輸出，15V輸出和5V輸出，這樣可以為器件處理程序或測試夾具控制輸入等提供信號。這些輔助輸出可以驅動 外部控制繼電器。對于需要少數控制信號或繼電器控制的測試系統，這些輸出省去了另一部電源或數據I/O卡。
擴展電壓或電流能力，適合更高輸出需求
對于需要更高電壓或電流輸出的測試應用（超出單一電源能力），可以將兩部2268系列電源進行串聯或將4部2268系列電源進行并聯，已提供所需的輸出。通過模擬控制線，可以以主從配置方式部署電源。主電源的安全設置控制電源的全部配置，因此所有電源都得到保護。
當應用需要雙極輸出時，可以將一部2268系列電源的低端與另一部電源的高端連接在一起。這個連接與雙極負載公共端相連；一部電源生成正極輸出，另一部電源則生成負極輸出。
負載和電源保護
2268系列電源提供一個的參數集合旨在保護負載免遭損壞，另一個參數集合旨在保護電源本身。對于只需要窄范圍輸出電壓的應用，2268系列電源支持過壓和欠壓關閉設置。過流保護防止過載電流損壞負載和/或電源。過溫限幅防止可能損壞電源內部組件的過高溫度。
如果負載是電壓敏感型或電流敏感型的，當2268系列電源從恒壓模式切換至恒流模式或者從恒流模式切換至恒壓模式時，折返關閉模式對于保護電源非常有益。對折返進行可編程延遲，從而使得電源在不關閉輸出情況下，在高浪涌電流時對負載開啟進行管理。
如果外部互鎖電路失去連續性，那么可以利用硬件輸出互鎖關閉電源輸出。輸入/輸出線路允許外部關閉控制，并提供輸出開啟/關閉狀態。
對于集成多部2268系列電源的測試系統，環路保護允許任意電源的輸出獨立關閉，因此無需關閉整個系統。
應用
–電子模塊和終端產品的產品測試
–校準測試臺
–最終測試臺
–環境測試
–過程控制
–控制加熱器和風扇，保持對反應室內環境的控制
目標用戶
–制造測試工程師
–可靠性工程師
–設計測試工程師、設計驗證工程師、審核工程師
–系統集成商
3個頂級行業
–汽車制造商(車輛與子系統供應商)
–工業產品制造商(過程控制系統、器械、機器)
–軍事/航空航天制造商(軍事與商業控制系統，用于飛機、艦艇、戰車和武器系統)
優勢
在1U高、半機架寬的最小空間內提供850W最大功率
–為用戶節省測試機架空間
兩個輔助電壓輸出: 15V和5V
–用戶可以利用2268系列電源為外部控制繼電器和其他設備供電
隔離的模擬輸入，可以通過電壓或電阻控制輸出
–當用戶利用模擬信號源（如傳感器或可編程邏輯控制器(PLC)）控制電源時，可以消除噪聲和潛在的接地環路
