Haswell內核布局公布 竟有八個不同版本
2013-09-06 17:29:33 本站原創Haswell產品線、型號眾多，主要得感謝模塊化的設計，使得Intel可以輕松地配置不同數量的核心、不同容量的緩存、不同規格的核顯，而不必單純依賴造個完整核心再逐級屏蔽的簡單暴力策略。當然了，每個版本也會再次衍生出不同的系列，規格仍有差異。
Hot Chip 25半導體大會上，Intel首次公開了Haswell的內核布局，竟然有八個不同版本，實在是夠多夠亂。
這是Intel官方公布的不同內核布局圖，很抽象，而且一多半的核顯部分都故意擋住了，其中大的式GT2，小的是GT1。GT3其實基本上就是GT2規模翻倍。

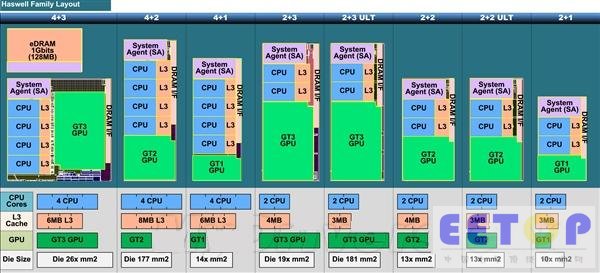

加注不同核心數量、緩存容量、核顯級別、內核面積，就可以分得比較清楚了。

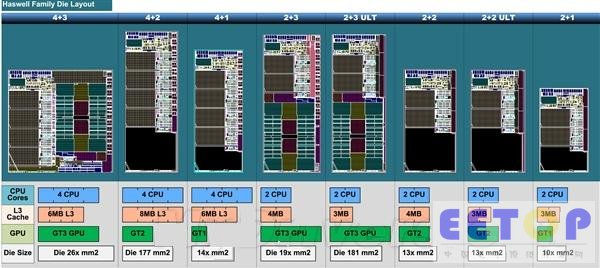

再把核心布局也具體描繪出來。
4+3：相對最完整、最龐大的一個，擁有四個CPU核心、6MB三級緩存、GT3核顯，內核面積約164平方毫米，還有額外的128MB eDRAM嵌入式緩存，僅用于高端筆記本平臺和整合桌面平臺。代表產品：Core i7-4950HQ、Core i7-4770R。
4+2：四個CPU核心、8MB三級緩存、GT2核顯，內核面積177平方毫米，高端桌面。代表產品：Core i7-4770K、Core i5-4670K(后者又屏蔽了2MB三級緩存)。
4+1：四個CPU核心、6MB三級緩存、GT1核顯，內核面積140多平方毫米。似乎還沒有具體產品，因為GT1都是奔騰、賽揚用的，但它們最多才雙核心。
2+3：兩個CPU核心、4MB三級緩存、GT3核顯，內核面積190多平方毫米，主要用于移動平臺的U系列超低壓版。代表產品：Core i7-4558U。
2+3 ULT：基本同上，但是三級緩存減少到3MB，內核面積181平方毫米，也是U系列超低壓專用。代表產品：Core i5-4258U。
2+2：兩個CPU核心、4MB三級緩存、GT2核顯，內核面積130多平方毫米，M系列移動版。代表產品：Core i7-4600M。
2+2 ULT：三級緩存減少到3MB，Y系列低壓版用的。代表產品：Core i5-4300U。
2+1：兩個CPU核心、3MB三級緩存、GT1核顯，內核面積100多平方毫米，奔騰、賽揚都是它。代表產品：Pentium G3430、Celeron G1620。

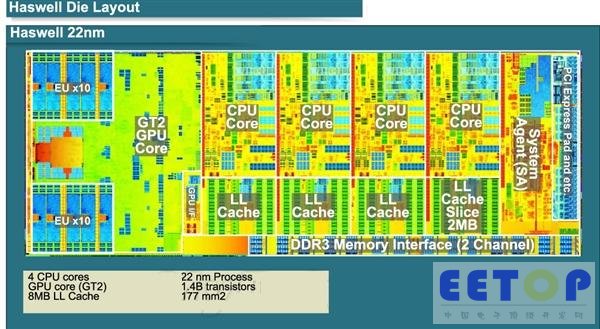

4+2的內核圖

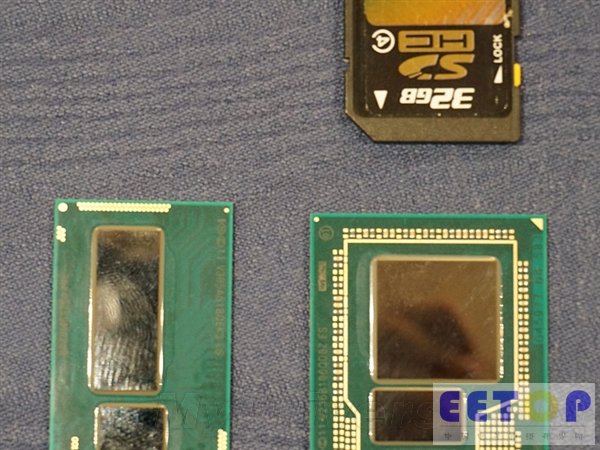

左側是整合了芯片組的U/Y系列，右側式整合了緩存的4+3。

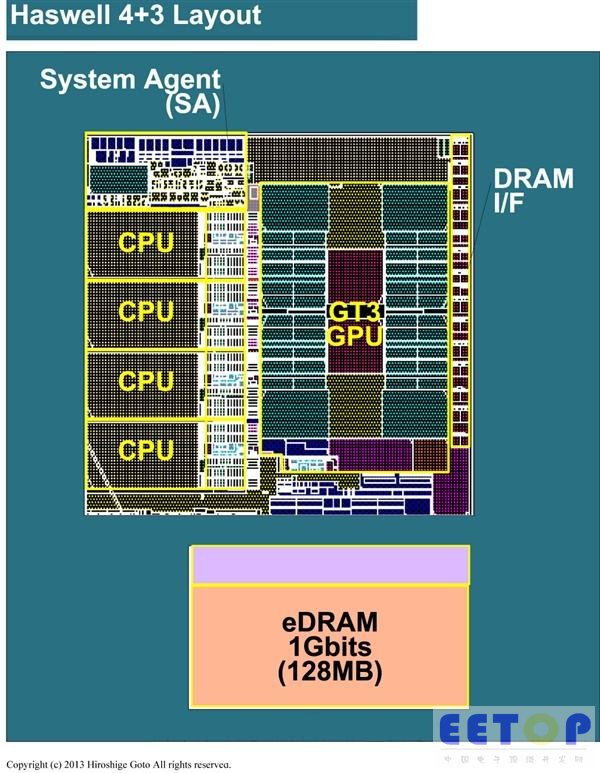

4+3的布局圖
