大聯大旗下詮鼎集團推出TOSHIBA適用馬達控制的完整解決方案
2013-07-25 09:26:43 本站原創2013年7月25日，致力于亞太區市場的領先電子元器件分銷商---大聯大集團宣布，其旗下詮鼎集團推出東芝馬達控制整體解決方案。該款馬達控制整體解決方案采用混合DMOS(BiCD)工藝技術制成，集高分辨率PPG和高精度模擬控制接口于一體，其電壓和電流能力高于現有的Bi-CMOS電機驅動器。
東芝電機驅動器還具有功能性強、功耗低等特點且芯片封裝種類繁多，適用于各種裝配形式。該產品具備電路異常檢測功能 (POR、TSD和ISD)，可以進行上電復位(POR)，防止在器件開關時發生運行故障；通過熱探測電路檢測器件是否存在異常過熱，以便判斷是否進行過熱關機(TSD)；當任何器件終端與電源或接地之間發生短路時，過電流探測電路會停止器件運行，自動過電流關機(ISD)。
在該解決方案中，TB67S213FTAG和TB67S215FTAG皆為兩相雙極步進電機驅動器；TB67S213FTAG使用一個PWM相位信號控制，TB67S215FTAG使用PWM CLOCK-IN控制；都采用BiCD工藝，額定功率為40 V/ 2.5 A（絕對最大額定值）；其內置VCC穩壓器，都可以操作于單一的馬達電力（VM）供應。
特點:
可驅動一個雙極步進電機；
PWM電流反饋控制；
運行在1、1/2、1/4的步階模式；
MOSFETD的輸出級使用低導通電阻；
高電壓和大電流（請參閱規格書中的絕對最大額定值和操作范圍）；
錯誤檢測功能：上電復位（POR）、熱關斷（TSD）和過電流關斷（ISD）；
內置VCC穩壓調節器允許器件操作在一個單獨的VM電源；
可定制的PWM斬波頻率，依據使用的外部器件（電阻/冷凝器）；
封裝：P-WQFN36-0606-0.50。
TB67B000HG是一個高壓脈寬調制直流無刷馬達驅動器。該產品將一個正弦波PWM ⁄寬角度整流控制器和高壓驅動器集成在一個封裝中 。本產品經過精心設計，通過使用一個來自微控制器的模擬電壓信號作為速度控制信號，可以直接改變BLDC的速度。
TB67B000HG
特點:
集成控制器和高壓驅動器整合于一體。
可以選擇正弦波PWM驅動器或寬角度整流驅動器。
IGBT按三個橋接單元排列
內置振蕩器電路（載體頻率=fosc/252（Hz））
高端自舉電源：內置自舉二極管
內置過電流保護、熱關斷、欠壓鎖定以及馬達鎖檢測。
芯片上調節器（Vreg=7V（典型值），30mA（最大值），Vref out=5V（典型值），35mA（最大值））
工作電源電壓范圍：VCC=13.5至16.5V
工作電源電壓范圍：VBB=50至450V
東芝是首批通過引入協處理器向量控制（向量引擎）以提高電機應用能效性的公司。M370系列微控制器包括向量引擎（VE），即是作為東芝所開發的能效型Cortex™-M3內核微控制器系列的一部分。東芝目前正在開發一系列結合了“新向量引擎”（暫定名稱，正在開發中）的產品，這些產品的應用范圍更廣且將進一步提高電機設計的效率。此項開發將以TX03作為開始，緊隨其后的是TX04系列（基于Cortex™-M4F 內核）。另外，針對基于8位微控制器的低成本方案，東芝將會推出最新的搭載PMD（可編程電機驅動器）電路的TX00系列（搭載Cortex™-M0內核）。東芝將采用一系列不同的嵌入式內存尺寸、外圍 IP、不同的應用開發包（包括家用電器、辦公設備和工廠自動化設備等）以進一步強化這些產品陣容。東芝將繼續積極推動新技術和新產品的開發，進而提供電機應用的最優化解決方案。
附帶產品列表：

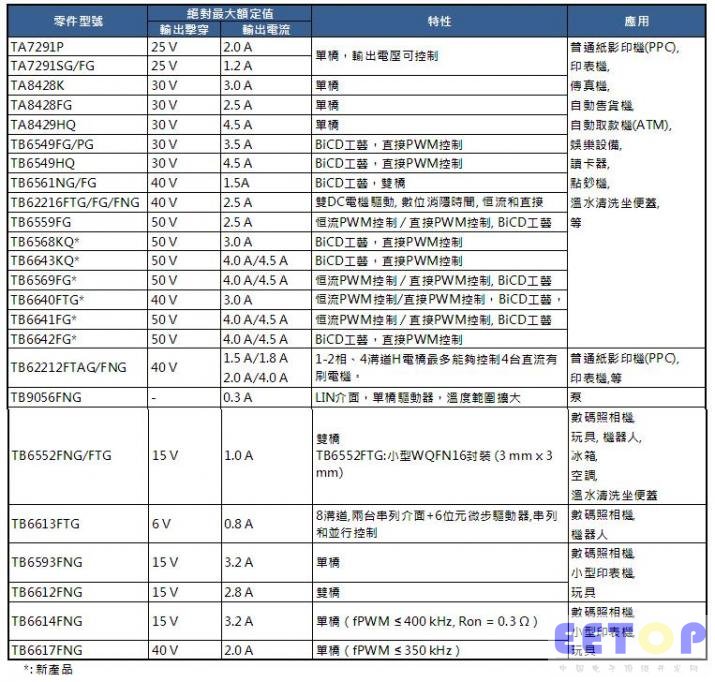

圖1 有刷電機驅動器

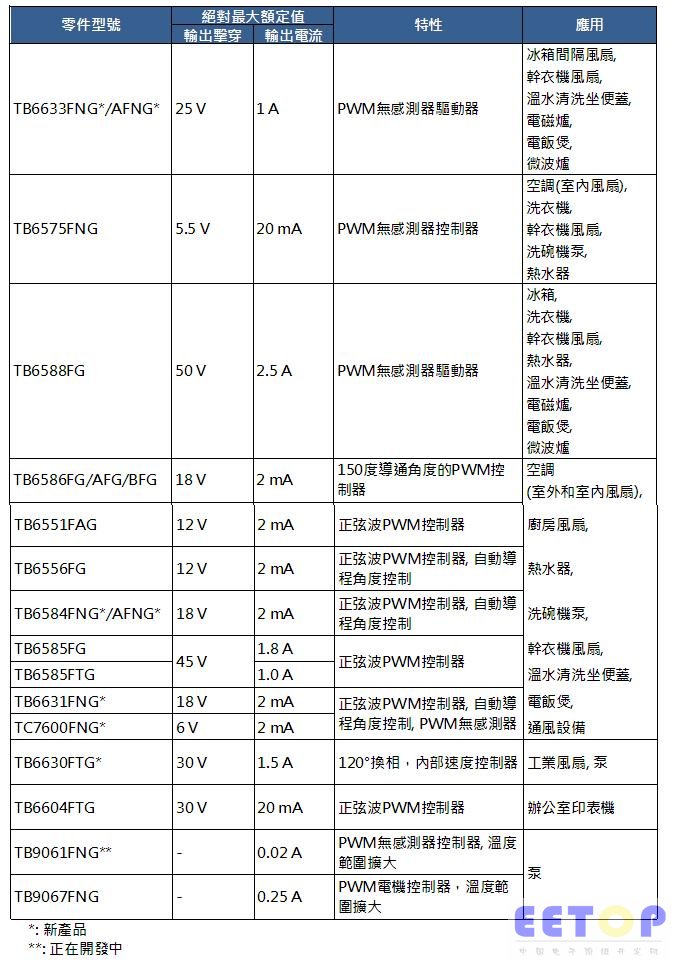

圖2 無刷電機驅動器

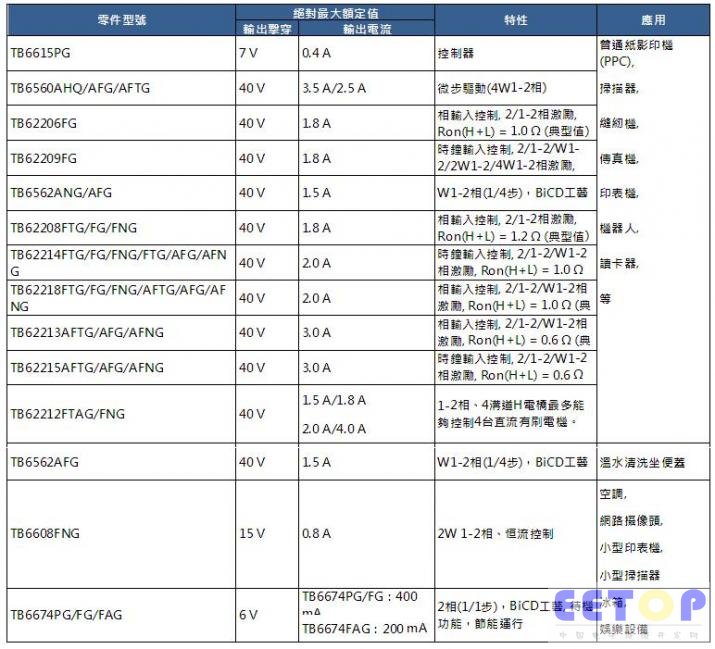

圖3 步進電機驅動器
想要進一步了解代理商及其他產品信息，請造訪詮鼎集團/振遠科技www.aitgroup.com.tw
想要進一步了解更多TOSHIBA東芝產品信息，請進入其網站www.semicon.toshiba.com.tw
如欲訪問大聯大集團網站獲得更多信息，請點擊：www.wpgholdings.com。
