富士通半導體推出帶新的小封裝的超低功耗16Kb FRAM
2012-11-27 20:05:35 本站原創富士通半導體（上海）有限公司今日宣布其低功耗鐵電隨機存取存儲器FRAM又添小封裝成員－SON-8封裝的MB85RC16。富士通的MB85RC16提供標準封裝SOP-8,SON-8是為該產品添加的新型封裝。
MB85RC16芯片圖
便攜式醫療設備和便攜式測量設備使用FRAM有助于延長電池壽命。SON-8封裝使得終端產品更加小型化。這些優勢給客戶帶來了便利。
與傳統的非易失性存儲器相比，富士通FRAM的優勢主要體現在高速存儲、高耐久性和低功耗等方面。富士通FRAM廣泛應用于需要高可靠性的能量表領域。
富士通帶I2C接口的16Kb FRAM－MB85RC16的一大優勢是低功耗。與競爭對手的產品相比，其待機電流和工作電流目前是全世界最低的。尤其是在待機模式下，平均電流僅為0.1uA，對于便攜式測量設備，待機時間更長，這一特性延長了電池壽命。
由于運行時電流也很小，該產品也適用于需要實時數據記錄的可便攜式設備。與傳統的標準EEPROM相比，燒寫時可降低98%的電流消耗。(圖1)
圖1
為了滿足電池供電的便攜式應用或者移動應用的低功耗要求，富士通開發了新的小封裝SON-8，作為MB85RC16的標準封裝陣容。
富士通的FRAM產品被廣泛應用于各種先進領域，如計量、工業設備和FA設備。然而對于電池供電的便攜式設備和移動設備，其終端產品越來越小型化，占板面積也有限，所以有進一步小型化的要求。

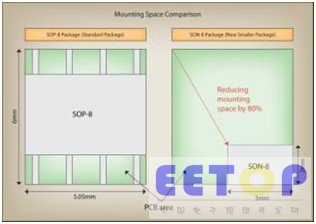

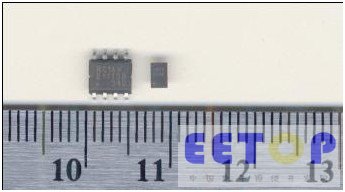

為滿足這一需求，富士通在其超低功耗FRAM－MB85RC16添加了SON-8封裝。與現有的SOP-8封裝相比，SON-8封裝的占板面積減少了80%。封裝尺寸為3mm x 2mm. (圖2)
圖2
使用帶SON-8封裝的MB85RC16可延長電池壽命，并使最終產品小型化。
