大聯大旗下友尚集團推出機頂盒的參考解決方案
2011-11-22 21:10:53 本站原創友尚在這期機頂盒專題上 ，提供了多個品牌的解決方案供大家參考與設計， 其中包括了:
(一) Samsung_LSI Exynos4210 提供最佳的移動 3D 效能以及 native triple display 的超強能力
(二) ST推出業界最新的第二代衛星電視機頂盒SoC – STiH246
(三) ON (安森美) 產品在機頂盒上的防靜電上的保護ESD0524P+CM1293A 和MG2040等產品，
(四) 最后是 達爾科技提出的USB2.0/3.0 限制電流保護開關 應用
以下就針對上述產品線做一一的介紹與說明
SAMSUNG Exynos4210 MediaBox 方案
簡介:
ARM Cortex-A9 雙核心 1.2GHz 移動裝置應用處理器
快來體驗三星極致效能的雙核心處理器吧.三星Exynos4210 提供最佳的移動 3D 效能以及 native triple display 的超強能力，并且在全速運作的模式下 ，使用最低的電源消耗。三星 Exynos4210是你次世代尖端產品的最佳選擇。
主要特性以及優點:
1.1 Media-Box 產品里最佳的CPU 以及 memory 架構
- 跑在1GHz and 1.2GHz時,是最低功耗雙核心處理器,因為使用了45nm Lower Power 制程
- 動態虛擬內存配置(Dynamic virtual address mapping) 以及 Automatic interleaving unit
- 多個可供動態控制的power domains 以及 動態電壓/頻率調整
- 整機系統的整合效能以及功耗的優化: DDR3, 背光控制, 低功耗audio DSP
1.2 最佳的 3D 繪圖能力以及顯示的效能
- 3,200M pixels/sec rendering performance
- 支持超高的記憶題帶寬: 6,400M Bytes/sec
- Native triple display: 雙 WVGA 解析LCD同時顯示并且同時 1080p HDMI 輸出
1.3 豐富的高速接口以降低整機系統的 BOM cost
- DDR3 支援: Bit cross in 2011
- MMC 4.4 DDR 8-bit 界面
- 高速 Link 以及 PHY 的整合: USB, HSIC, SATA 以及 PCI express
系統方塊圖:
應用產品 :
MediaBox，TabletPC，Smartphone，HMI，Digital Signage
產品狀態 :
ST推出業界最新的第二代衛星電視機頂盒SoC – STiH246
產品介紹
集成在一個單一的IC，雙 DVB- S2解調器，雙調諧器，多流傳輸解復用器，CPU，A / V譯碼器，視頻處理，圖形和顯示，高級安全，STB外設，音頻 /視頻 DAC，數字 A / V輸出，HDMI，e - SATA端口，雙 USB接口和以太網 GMAC控制器。
應用
2信道衛星 DVR+ IP混合
混合型DVR(硬盤錄象機+ IP混合衛星+地面或單或雙 DVB- CI+)

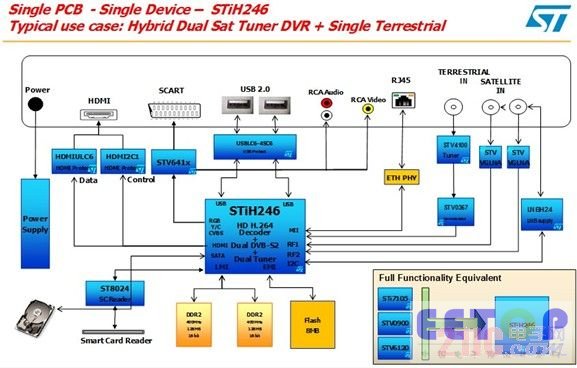

方塊圖
規格說明
Features：
ST40-300, dual-issue, applications CPU, 32KI, 32KD caches ; 450MHz delivering > 800 DMIPs. Extended mode target speed @540Mhz delivering 1000DMIPs(AppNote)
Includes a tightly coupled vector FPU to accelerate 3D graphics transformations.
Single 16/32bits DDR1/DDR2 Local Memory Interface , up to 400MHz
Latest generation 「Delta」 Video Decoder (RASTA) with ST231 programmable CPU core.
MPEG2, H264, VC-1/WMV9, HD or SD Advanced Video Decoding. Provides flexibility to support other codecs e.g. MPEG4 Pt2, DivX, XviD, H263 encode/decode, Flash (Sorenson, ON2/VP6), AVS-SD
HD + SD decoding or Dual SD Decoding, PIP & Mosaic capable
Real-time transcoding of MPEG2 SD to H264 SIF
Advanced de-blocking and de-ringing of decoded MPEG2 SD sources based on ST』s DSE (Digital Source Enhancer) Technology with 2D Analysis window and Texture Adaptive Filter. ST231 CPU based Audio Decoder. MPEG1 I/II, MP3, Dolby Digital/DD+, MPEG4 AAC/AAC+ multi-channel audio decoding. Concurrent audio description decoding. DD+ to DD and AAC+ to DTS transcoding.
Main and Aux Video display pipelines,
Main : high quality H & V reformatting/resizing with sample rate conversion/filtering. Motion adaptive spatial and temporal de-interlacing for 480p/576p and 1080p60 progressive output.
Aux : high quality H & V reformatting/resizing with sample rate conversion/filtering
3 independent graphics planes with H&V resize, CLUT and anti-flicker filtering
Link list, graphics blitter. Supports rendering of 2D graphics and 3D user interface effects. Up to 200Mpixels/sec with destination alpha blending.
Independent Main and Aux display compositions (Video/Graphics mixing)
HD display capture & down-conversion for concurrent HD and SD output of the main composition
HDMI 1.3a* interface with HDCP copy protection. (HD/ED/SD formats up to 1080p60, high bit rate audio).
PAL/NTSC/SECAM Digital encoder.
Six 10bits DACs for component/composite analog video output (HD/ED/SD formats up to 1080i)
DACs available for HD+SD output or all can be used for SD output with concurrent HD over HDMI
Digital Video Input port, 8 bits SD and 16bits HD YCbCr 4:2:2 formats supported.
Integrated Stereo Audio DAC
6 Channel Audio PCM Output Interface
Stereo Audio PCM Input Interface
Independent SPDIF output
4 external TS I/O ports, Triple internal TS from memory
Dual DVB-CI/CI+ modules supported
Multi-stream transport stream de-multiplexing, 400Mbits/sec, Triple tuner DVR capable.
DVB/DES/TDES/AES/Multi-2/ICAM2.2 descrambling
ATIS-IIF and DVB-CI+ descrambling
Dual USB 2.0 Host interfaces including PHYs
e-SATA HDD interface including PHY.
Integrated Ethernet GMAC, Wake on LAN, multiple h/w address filters, Supports MII/RMII, Turbo MII up to 300MBits/sec.
16bits External Memory and Peripheral Interface (EMI)
Interfacing to and boot from Parallel NOR FLASH, NAND FLASH or Serial NOR FLASH
32bits , 66MHz, PCI Interface, shared on EMI with access interleaving possible
DVR supported with HDD attachment via e-SATA, EIDE (PIO mode) or USB.
Time-shift supported without HDD attached using stream buffering in NAND Flash.
Soft Modem support : integrated MAFE :integrated system side DAA. (Si-Labs)
Dual Multi-channel Flexible DMA Controllers
STB Peripherals
2 x Smart Card, 4 x UARTs, 4 x SSC/I2C, GPIO banks with alternate functions, IR Tx/Rx, UHF Rx/SCD, PWM, ILC, HDMI CEC, 4x4 key matrix scanner.
Advanced security - Secure control words, Code authentication, JTAG locking, Network/DVR copy protection, SVP, VGS, DTCP-IP, MS-DRM, MSTV
【產品訊息】
安森美的防靜電產品在機頂盒上的應用
攜帶型設備如筆記本計算機、手機、PDA、機頂盒播放器等，由于頻繁與人體接觸極易受到靜電放電(ESD)的沖擊，如果沒有選擇合適的保護器件，可能會造成機器性能不穩定，或者損壞。更壞的情況是查不出確切的原因，使用戶誤認為是產品質量問題而損壞企業信譽。
一般情況下，對此類設備暴露在外面可能與人體接觸的埠都要求進行防靜電保護，如鍵盤、電源接口、數據口、I/O口等等。現在比較通用的ESD標準是IEC61000-4-2，應用人體靜電模式，測試電壓的范圍為2kV～15kV(空氣放電)，峰值電流最高為20A/ns，整個脈沖持續時間不超過60ns。在這樣的脈沖下所產生的能量總共不超過幾百個微焦爾，但卻足以損壞敏感元器件。
攜帶型設備所采用的IC器件大多是高集成度、小體積產品，精密的加工工藝使硅晶氧化層非常薄，因而更易擊穿，有的在20V左右就會受到損傷。傳統的保護方法已不再普遍適用，有的甚至還會造成對設備性能的干擾。
安森美公司的防靜電產品采用TVS管方式，具有最顯著的特點一是反應迅速，二是截止電壓比較低。在機頂盒上ON重點推薦ESD0524P+CM1293A，和MG2040等產品，

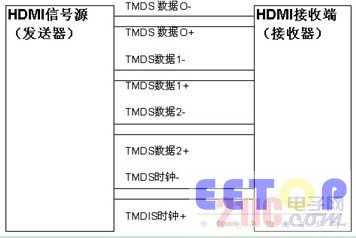

最新的HDMI I.3(高清晰度多媒體接口1.3)標準把以前的HDMI 1.0 - 1.2標準所規定的數據傳送速度提高了一倍，每對差動信號線的速度達到3.4 Gbps。由于數據傳送速度這么高，要求電路板的電容小，確保信號的素質很好。安森美的ESDR0524R在高速信號在線有很低的傳導電容(0.9pF),能很好的保護如下的TMDS數據線，同時保證數據的完整性。
而CM1293A-04，可以對低速性號作ESD保護。同時，也可以應用在2路的USB2.0的數據在線。
同時，安森美還有應用于USB2.0.單路的高速信號線ESD保護等眾多產品 是在市場上占有極大量的供應制造商產品線。
達爾科技USB 限制電流保護開關
產品品牌本身描述
Diodes公司是一家全球性的制造商和供貨商 . 高質量與特殊應用標準產品種類廣泛分立，邏輯和仿真半導體市場，推出單信道功率開關產品線。優化用于在自供電和總線供電及其他熱插入 USB2.0/3.0的應用，如便攜式計算機，智能電話和消費娛樂，AP23x1和AP21x1D高邊，電流限電交換機提供了完整的通道保護解決方案的電流范圍從0.5A到2.0A。
在2A額定 AP2301(低電平有效使能)和AP2311(高電平有效使能)提供一個改進的導通電阻僅為70mΩ和擴展的選擇行業標準封裝，包括新的節省空間的8引線 DFN3x3。這些器件的快速短路響應時間為2μs有助于防止雜散系統關機或重新啟動，并提高了系統的可靠性。確保準確電流限制在最大2.85A的AP23x1電源開關也有利于降低功率軌的要求和整體系統成本。
該 AP21x1D系列電源開關提供額定電流為 0.5A，1.0A和1.5A，和兩種極性的使能輸入。為確保完全控制放電存儲上的電壓時，輸出電容器的設備被禁用，所有電源開關集成了專用輸出放電功能。
AP2401和AP2411提供快速&準確的過電流保護，可應用于USB埠的保護。 提供2安培單通道的電流限制。內部整合輸出放電路徑。70mΩRds(ON)，以盡量減少電壓降，符合USB2.0和3.0標準。并提供與兩種極性的啟動輸入。提供SO-8，MSOP-8和DFN3030E-8綠色封裝。
提供完整的保護應用程序公開的風險重容性負載或短路，這些單通道功率開關提供反向電流隔離，過流，過溫及短路保護，以及控制的上升時間和欠壓鎖定功能。此外，7毫秒抗尖峰脈沖輸出的標志防止虛假過流報告而不需要任何外部組件。欲了解更多信息，請訪問公司網站 http://www.diodes.com。
產品應用領域
• 液晶電視和顯示器
• 機頂盒
• 計算機
• 電子閱讀器

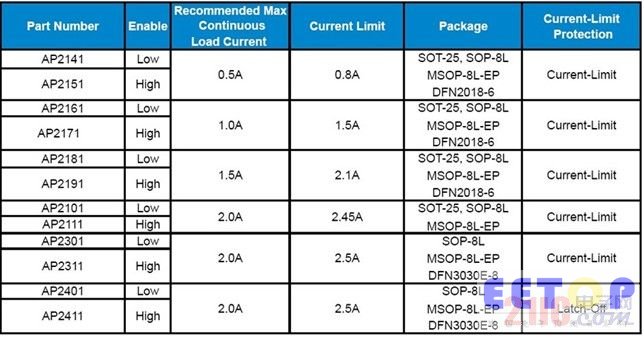

產品規格

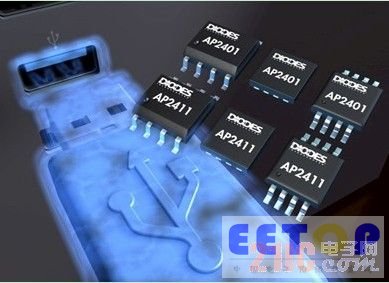

產品照片
產品狀態消息
