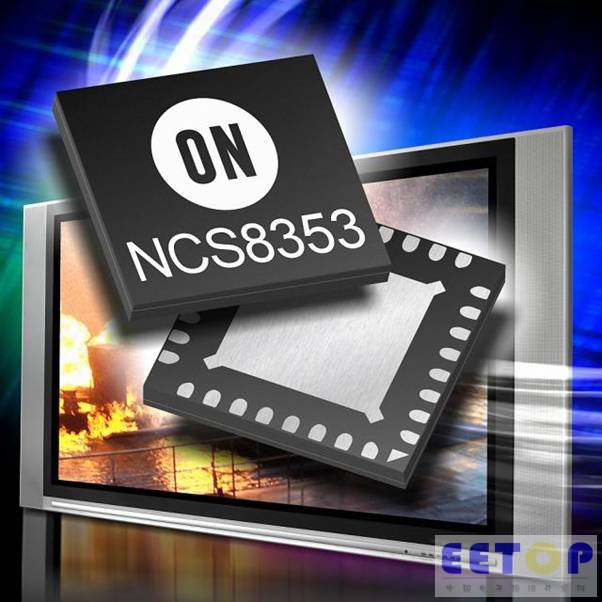

安森美半導體推出NCS8353立體聲音頻放大器
2011-08-04 21:15:59 本站原創應用于高能效電子產品的首要高性能硅方案供應商安森美半導體(ON Semiconductor，美國納斯達克上市代號：ONNN)推出NCS8353 立體聲音頻放大器，這是一款D類放大器，具有高能效水平(>87%)，使系統設計中無須散熱片。
這器件針對平板電視市場，它能夠采用電視系統現有的24伏(V)背光電壓輸入端供電，能為8歐姆(Ω)橋接負載(BTL)提供每通道達20瓦(W)的連續輸出功率。
D類架構中采用的脈寬調制(PWM)技術使用揚聲器作為電感電容(LC)濾波器，令某些情況下能以無濾波器工作。這就顯著降低總物料單(BOM)成本，因為可以省去通常須用于濾除電磁干擾(EMI)的額外元件。
安森美半導體信號及接口產品營銷經理Josh Warner說：“平板電視市場競爭激烈，制造商須區別于對手。像NCS8353這樣的高集成度、多功能放大器器件可使電視設計更流線型，為開發團隊提供更高的靈活性，也能確保系統得到更好保護，免受短路或極端溫度影響。”
這器件支持4種可選增益范圍：20分貝(dB)、26 dB、32 dB及36 dB。可以使用兩個外部字節來設定集成數字功率限制器，從而提供特定輸出功率(10 W、12 W、15 W或20 W)。這就保護電視揚聲器免受高幅度輸入尖峰影響。關閉功能將放大器消耗的靜態電流降低至典型值100微安(µA)，同時靜音功能確保音頻源切換期間輸出端沒有音頻。
為了在較低輸出功率時音頻工作能不間斷，如果內部溫度上升到高于150℃的結點閾值溫度，器件的內部增益便會緩慢下降。結合增益減少及內部功率耗散功能，即可穩定最高結點溫度在約140℃。如果結點溫度上升到高于160℃，輸出段會完全關閉。一旦器件結點溫度冷卻取低于130℃，這功率段就會重新啟用。
如果檢測到短路事件，器件的輸出段會完全關閉，內部計數器會被激活。100毫秒時間過后，輸出段會嘗試重新激活，周而復始，直至消除短路。
NCS8353采用緊湊的5 mm x 5 mm無鉛32個腳 QFN封裝，每10,000片批量的單價為0.78美元。
