作為全球領先的SoC/ASIC原型解決方案供應商，S2C日前宣布他們已經開發了一種原型驗證產品，即TAI Verification Module（專利申請中）。它允許使用者通過一條x4 PCIe Gen2通道到連接FPGA原型中的用戶設計和用戶的電腦，使得用戶能夠使用大量數據和測試向量對FPGA原型中的用戶設計進行快速驗證。基于Altera Stratix-4 GX FPGA的TAI Verification Module將Altera 的SignalTap Logic Analyzer集成到了S2C的TAI Player軟件中，它能支持在多個FPGA進行RTL 級別調試。這項創新的技術在設計編譯過程中建立了多組，每組480個probe，從而使用戶能在不需要進行冗長的FPGA重新編譯的情形下在多個FPGA中查看數以千計的RTL級probe。

S2C的董事長及首席技術官Mon-Ren Chene先生說：“從2003年起，我們就一直和客戶緊密合作。我們注意到許多客戶都想把他們PC端大量的測試數據傳送給基于FPGA的原型或者將基于FPGA的原型測試結果傳送回PC。此外，多數客戶運用FPGA廠商的工具來進行驗證調試，而且在最近，更多客戶使用新的第三方工具。FPGA廠商工具的一大限制就是其一次只允許客戶調試一次FPGA。這對于單一FPGA解決方案還是比較適宜的，但是對于多FPGA解決方案——比如我們于2011年4月發布的最新32.8M門的4 FPGA Quad S4 TAI LM 來說局限性則是非常大的。”我們帶來的Verification Module技術能通過一條 x4 PCIe Gen 2通道使基于FPGA的原型和用戶的驗證環境達到雙向快速的數據傳送。TAI Verification Module也能允許用戶同時查看多顆FPGA發來的信號。”

三種運行模式

S2C S4 TAI Verification Module提供了三種使用方式：Verification Mode（驗證模式）、Debug Mode（調試模式）及Logic Mode（邏輯模式）。驗證模式使用SCE-MI或定制的C-API通過一條 x4-lane PCIe Gen2通道實現海量數據和PC之間的傳輸。在調試模式中，S4 TAI Verification Module通過使用Altera SignalTap且同時保持用戶的RTL名從而實現了多個FPGA的同步調試。在邏輯模式中，用戶能原型化一個設計，其容量能達到3.6M門。 Verification Module中所有的調試和驗證設置都在TAI Player Pro™中完成。

驗證模式

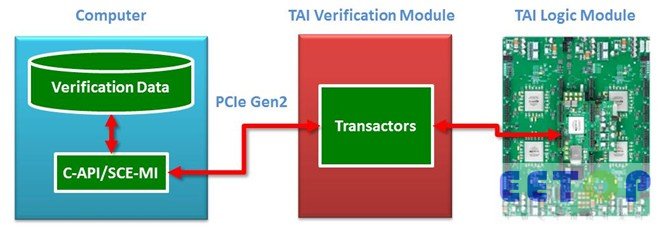

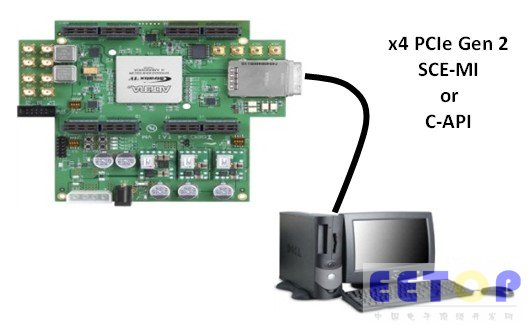

驗證模式利用TAI Verification Module的高速PCIe Gen2接口將大量驗證數據在PC和TAI Logic Module之間進行雙向快速地傳輸。該模式能將原型系統和仿真器直接連接進行同步仿真。用戶能利用下圖所示的S2C提供的定制C-API或者符合行業標準的SCE-MI接口：

調試模式

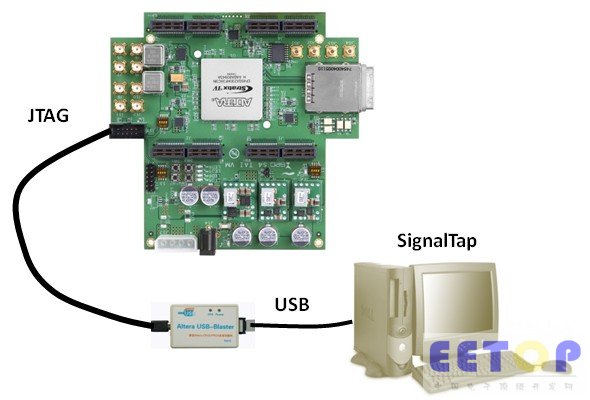

調試模式則利用了用戶現有的Altera SignalTap調試環境。TAI Verification Module從TAI Logic Module中的多個FPGA獲取用戶定義的信號通過JTAG接口與SignalTap連接。

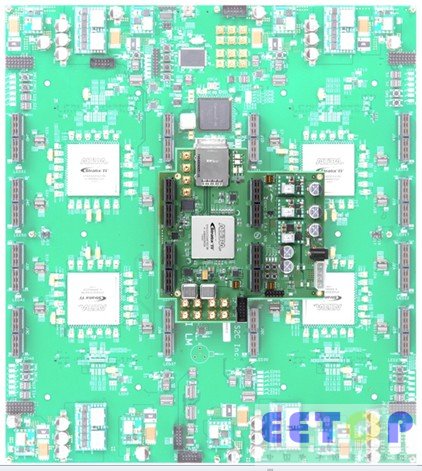

如下圖所示，TAI Verification Module直接插在了新的Quad S4 TAI Logic Module上：

最高能見度

Quad S4 Logic Module中每個FPGA的120信號都接到了Verification Module的FPGA中。用戶能在Quad S4 Logic Module的每個FPGA中進行120 x N信號的路徑選擇。在最初的軟件發布版本，N固定在4上，但是在今后的版本中這將由用戶來定義。所有的用戶必須在設計綜合前在RTL級選擇Probes并且將它們按照每個FPGA120個probe來進行分組。TAI Player Pro自動采用的多路復用技術將來自多個FPGA的調試信號發送至Verification Module的單個AlteraSignalTap，并保留RTL的名字。在使用Altera的SignalTap調試過程中的調試數據存儲在Verification Module FPGA的存儲器中只到預先設置的觸發條滿足。

邏輯模式

S4 TAI Verification Module能作為小規模的SoC或ASIC設計高達3.6M門容量的單個原型使用。S4 TAI Verification Module能配置在AlteraStratix IV 180或360 GX FPGA上，并且在4個 LM連接器上共有480個外部I/O，x4 PCIe Gen2接口和2對SMA接口的千兆比特收發器。

實用性

TAI Verification Module硬件現在已供使用。
