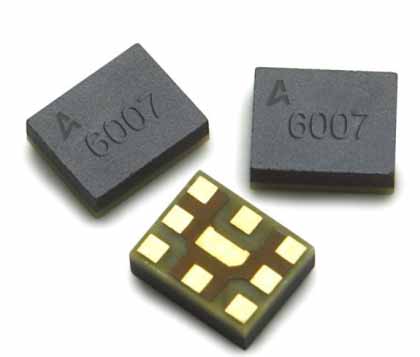

4G/LTE Band 7雙工器ACMD-6007
2010-08-15 14:32:45 本站原創Avago Technologies（安華高科技）公司，是為工業和消費通信應用領域提供模擬接口零部件的領先級供應商，目前已隆重推出第一代4G/LTE Band 7雙工器1其2 × 2.5毫米薄膜腔聲諧振器（FBAR）為手機和數據終端提供了高度雙向隔離的優勢。該FBAR雙工器有助于制造商生產新興的4G/LTE 標準手機，優化語音服務質量并延長電池壽命。
該ACMD-6007雙工器的最大插入損耗低于2.1分貝，將功率放大器的電流消耗最小化，因而可延長手機電池壽命和通話時間。接收通道內的插入損耗極低，僅為2.5分貝，可提高靈敏度和動態范圍，讓客戶在使用中體驗清晰的信號。
ACMD-6007通過將其接收通道內的發射頻段以50分貝衰減至最低值，從而降低接收頻段內發射裝置產生的噪音，改善了手機接收器的靈敏度和動態范圍。這項技術可消除級間過濾器的配置，這種體積優勢不僅為手機耗材節省成本還可嵌入具有更多功能的微型射頻模塊。
微型ACMD-6007雙工器是針對頻段7（上行2500-2570兆赫，下行2620-2690兆赫）的LTE技術設計的。Avago專有的FBAR濾波器以及采用微型晶片封裝專利技術生產的空氣式封裝諧振器具有極高的Q值銳截止低耗濾波器。ACMD-6007以卓越的33毫瓦分貝發射功率處理功能可支持應用于移動通信中的高輸出功率，期間幾乎沒有任何畸變。與采用SAW（表面聲波）技術的過濾器相比，Avago的大塊濾波器結構極大地優化了手機傳輸功率的處理水平，尤其是在高頻段。
ACMD-6007主要特點
‧ 接收波段性能（溫度范圍-20 - 85oC下為2620–2690兆赫）
- 低插入損耗：最大值為2.5分貝
- 接收噪音消隱：最小值為50分貝
‧ 發射波段性能（溫度范圍-20 - 85oC下為2620–2690 兆赫）
- 低插入損耗：最大值為2.1分貝
- 發射干擾消隱：最小值為55分貝
‧ 最大發射高功率：33毫瓦分貝
‧ 接收端口隔離的高傳輸端口（溫度范圍-20 - 85oC）
- 接收波段在超出限定溫度時最小可達50分貝
- 發射波段在超出限定溫度時最小可達55分貝
‧ FBAR濾波器獨具超小型、高Q值技術
‧ 可與2.0x2.5毫米標準雙工器的封裝PCB元件引腳兼容
‧ 符合RoHS六項限用物質檢測標準，無鹵素、無TBBPA（四溴雙酚A）
封裝
該符合RoHS六項限用物質檢測標準的ACMD-6007雙工器已面市，采用先進的 Microcap 接合晶片芯片封裝技術，實現了2.0x2.5毫米的體積。最大高度值為0.95毫米。ACMD-6007可與2.0x2.5毫米標準雙工器的封裝PCB元件引腳兼容。
產品供貨情形
Avago直接銷售渠道及全球分銷合作伙伴現在可提供ACMD-6007 LTE band 7雙工器樣品及產品。
