58VIN、24W、負輸出μModule 穩壓器符合EN55022Class B 要求
2017-09-07 21:04:26 未知 |

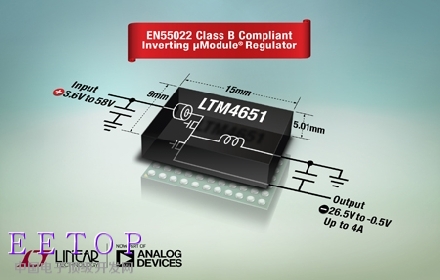

亞德諾半導體 (Analog Devices, Inc.，簡稱 ADI) 旗下凌力爾特公司 (Linear Technology Corporation) 推出非隔離式負輸出μModule®(微型模塊) 穩壓器LTM4651，該器件可從正輸入電源電壓產生－26.5V 至－0.5V 輸出。LTM4651 在 3.6V 至 58V 輸入電壓范圍內運行，采用 15mm x 9mm x 5.01mm BGA 封裝，是一款緊湊型解決方案，從工業標準5VIN、12VIN或 24VIN電源提供－5VOUT、－12VOUT、－15VOUT和 －24VOUT。LTM4651 設計為滿足面向信息技術設備的 EN55022 Class B EMC 標準要求。寬電壓范圍與低 EMI 運行相結合，使該器件非常適合在嚴酷環境中運行的應用，例如測試和測量、工業、工廠自動化、過程控制、醫療設備、成像和通信等。
LTM4651 包括一個 DC/DC 負輸出穩壓器、電感器、MOSFET 和補償電路。LTM4651 設計為獨立負輸出穩壓器解決方案，無需任何外部電路。這與需要增加電平轉換電路的其他解決方案形成了鮮明對比。
LTM4651 的輸出電流能力高達 4A 或 24W 輸出功率。如需更大的輸出功率，可讓多個 LTM4651 器件并聯運行。所支持的開關頻率范圍為 250kHz 至 3MHz，由單個電阻器設定。LTM4651 具過流和過熱保護。
LTM4651 的工作溫度范圍為－40°C至 125°C。
