用于汽車應用的Vishay首顆通過AEC－Q100認證的模擬開關提高信號完整性和帶寬

2017-12-08 17:27:43 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

器件可在-40℃～+125℃范圍內工作，電阻低至0.37Ω且保持穩定，帶寬338MHz，采用小尺寸miniQFN16封裝

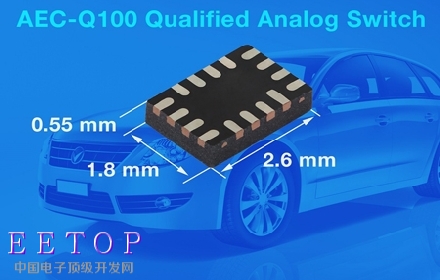

日前，Vishay Intertechnology, Inc.宣布，推出新的通過AEC-Q100(Grade 1)認證的雙路DPDT/四路SPDT模擬開關---DGQ2788A，開關在2.7V下電阻為0.37Ω，帶寬338MHz，采用小尺寸2.6mm x 1.8mm x 0.55mm miniQFN16封裝。Vishay SiliconixDGQ2788A非常適合空間有限的汽車應用中的模擬和數字信號開關，具有非常平的電阻和寄生電容曲線，可提高信號完整性，提供更高的帶寬。

今天發布的器件是Vishay正在推出的汽車系列模擬開關的首顆產品，著力解決車載智能通信、信息娛樂、高級駕駛輔助系統(ADAS)、先進診斷和引擎控制模塊、牽引和穩定性控制模塊，以及電動車窗、車鎖和后視鏡等快速增長的車載細分領域中的信號開關需求。這些應用需要音頻、視頻、總線和通信接口開關，用來對信號進行橋接和路由。

類似電阻的競爭器件最高工作電壓為4.3V，DGQ2788A將電壓范圍擴大到5.5V，能夠適應常用的5V工業信號。開關的電阻平坦度為10mΩ，使THD達到-100dB，提高了20dB，而其他器件的平坦度高達500mΩ。另外，DGQ2788A的寄生電容C_ON為26pF，C_OFF為14.5pF，分別低70%，使338MHz下的-3dB帶寬提高了3倍。競爭器件要達到最優的帶寬，只能使用2.3V～3.6V的供電電源。DGQ2788A采用了門控開關設計，實現了低88%的開關RC矩陣。器件具有工作電壓范圍寬、低電阻和高帶寬的優點，完全滿足各種設計需求，簡化BOM。

DGQ2788A的工作溫度從-40℃到+125℃，有4個獨立的可選SPDT開關和2個控制輸入。所有開關在兩個方向上都能很好地導通，可用作復用器或解復用器。開關使用一個1.8V～5.5V電源供電，數字輸入的邏輯閾值為1.2V，保證與低電壓TTL/CMOS兼容。器件符合RoHS，采用先開后合的開關方式，有掉電保護，ESD保護大于2kV(人體模型)，閂鎖電流達到per JESD78標準要求的300mA。

DGQ2788A現可提供樣品，并已實現量產，大宗訂貨的供貨周期為八周。
